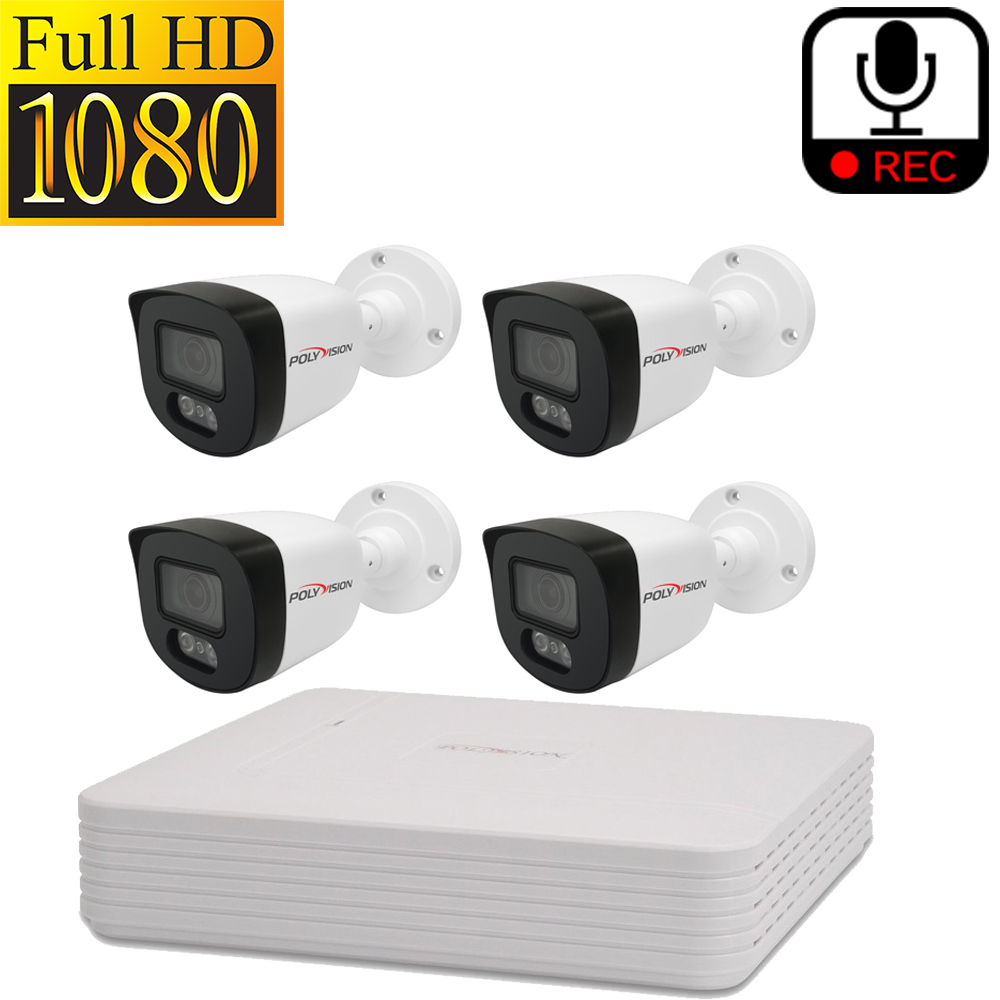

Комплект видеонаблюдения с 4 уличными IP камерами FullHD

Комплект ip-видеонаблюдения для улицы FullHD качества (2 Mpix). В комплект входит 4 уличные ip-камеры с питанием по POE, видеорегистратор, коммутатор с 4 сетевыми портами POE и возможностью просмотра по сети Интернет, UTP кабель  – 50 метров, Разъем RJ-45 – 10 шт

Состав:

• PoE коммутатор Fast Ethernet на 5 портов   SW-20500/B(ver.2)  - 1шт
• Уличная 2Мп IP-камера   PN-IP2-B2.8P v.2.4.3 - 4 шт
• IP видеорегистратор PVDR-IP2-08M1 v.5.4.2  - 1шт
• UTP кабель  – 50 метров
• Разъем RJ-45 – 10 шт

В комплекте четыре уличные 2Мп IP камеры PN-IP2-B2.8P v.2.4.3 они защищены от попадания влаги по стандарту IP-66 и могут работать при температуре -40...+60°С, ливень и снег им не страшны. Металлический корпус из сплава алюминия стоек к воздействию внешней среды и не будет подвергаться коррозии, а сменные пластиковые накладки черного и белого цвета позволят адаптировать камеру под любой дизайн. Камеры могут снимать видео с разрешением 1920*1080 (1080р) делая при этом 20 кадров в секунду. Для работы в ночное время, без дополнительного освещения, предусмотрена встроенная автоматическая ИК подсветка с дальностью работы до 20 метров.  Матрица размером 1/2.8 дюйма и фиксированный объектив с фокусным расстоянием в 2.8 мм  сформируют зону узнаваемости на удалении до 10 метров от камеры, а общая картина будет различима до 20 метров. Встроенная поддержка питания по РОЕ даст возможность обеспечить камеры питанием по кабелю UTP/FTP, патч-корду, без необходимости прокладывать дополнительные кабеля, данные и питание будет передаваться по одному кабелю. Максимальное расстояние для подключения IP камеры, зависит, в первую очередь, от качества кабеля, но есть и общие ограничения в 100-120 метров для качественного кабеля  UTP/FTP  5-той категории, дальнейшее увеличение расстояния потребует усилительных устройств.

К IP камере можно настроить удаленный Р2Р доступ, со смартфона или ПК, минуя видеорегистратор, и одним тапом по иконке приложения подключится к IP камере, для просмотра онлайн видео.

Технические характеристики IP видеокамер:

• 1/2.8" SmartSens CMOS (SC2235);
• Фиксированный объектив 2.8 мм;
• DSP-процессор Hisilicon Hi3516e v.100;
• Поддержка современных алгоритмов сжатия  H.264 и H.265;
• Механический ИК-фильтр;
• Дальность ИК-подсветки до 20 метров;
• Поддержка двух видеопотоков с индивидуальными параметрами;
• Основной поток: 1080p @ 20 к/с, 720p @ 25 к/с;
• Поддержка протоколов ONVIF, RTSP;
• Удалённый доступ через web-интерфейс, ПО для ПК и моб.платформ;
• Поддержка облачного сервиса (P2P);
• Возможность подключения внешнего активного микрофона;
• Современный дизайн корпуса со сменными накладками;
• Эксплуатация -40...+60°С (IP66);
• Питание DC 12В±10%,  PoE IEEE 802.3.af, класс 0

В состав комплекта входит восьми канальный IP видеорегистратор PVDR-IP2-08M1 v.5.4.2, способный вести запись с IP камер в разрешении FullHD 1920*1080, запись может вестись по расписанию,  круглосуточно или по определению движения  в кадре. Поддерживает установку одного HDD емкостью до 10Тб, оснащен аудиовходами и выходом для подключения активных аналоговых микрофонов и акустической системы. Оснащён 2-мя USB разъемами для подключения мышки и накопителей, для вывода изображения предназначены HDMI и VGA выходы.

Управление и настройку  видеорегистратора можно осуществить, используя мышь, по локальной сети или при помощи удаленного, бесплатного, Р2Р подключения.

Для создания P2P подключения достаточно пройти один раз регистрацию по серийному номеру видеорегистратора, после, используя бесплатные приложения для смартфона или идущее в комплекте ПО для ПК, можно подключаться к видеорегистратору из любого удобного места  оснащенным выходом в интернет. Видеорегистратор  так же оснащен Веб-доступом – доступ к меню видеорегистратора из веб браузера, может использоваться при прямом подключении по статическому IP и при использовании P2P подключения.

IP видеорегистратор базово настроен и готов к работе после подключения кабелей, при первом включении, нужно добавить обнаруженные IP камеры в список для ведения записи, выставить желаемые значения качества изображения и  задать тип записи (по движению, по расписанию или постоянно). Первичная настройка подробно и пошагово, с картинками, описана в инструкции.

Технические характеристики:

Неуправляемый PoE коммутатор Fast Ethernet на 5 портов - SW-20500/B(ver.2)

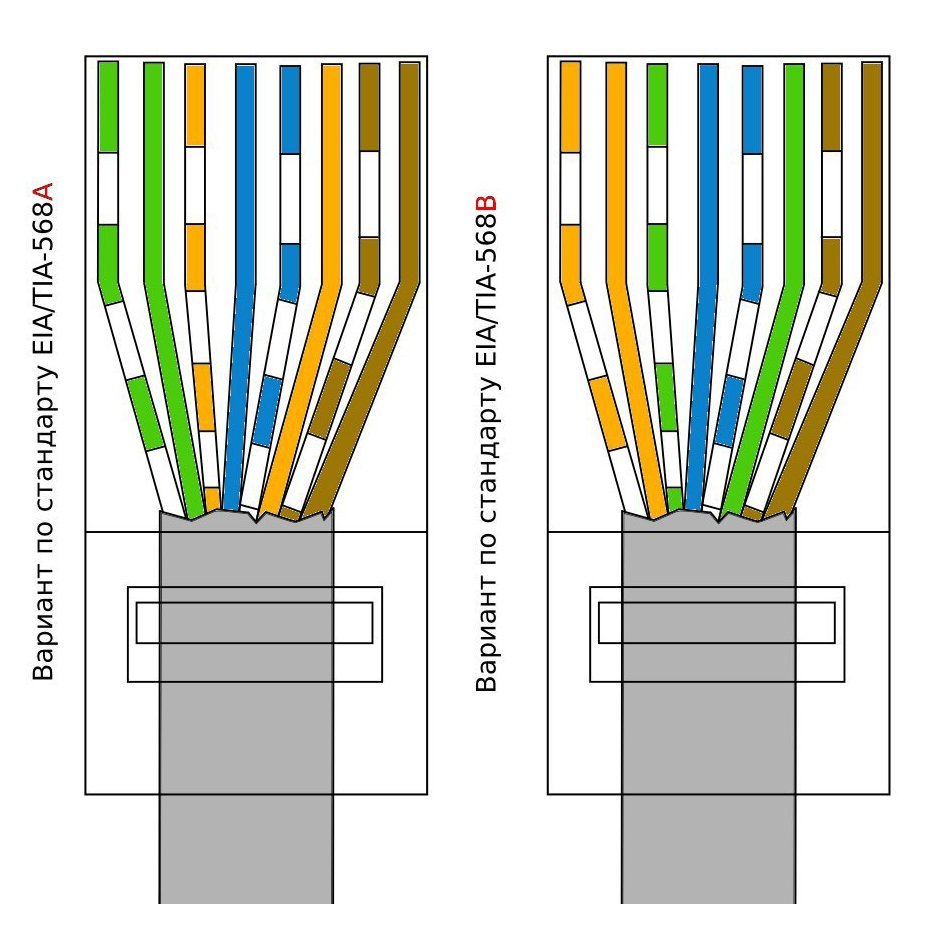

Используя это устройство не нужно задумываться над стандартами и типами питания камер, достаточно соединить IP камеру и коммутатор патч-кордом или самостоятельно обжатым проводом UTP   по стандарту 568A или 568B.

Основные технические характеристики:

• 1 коммутируемый FE-порт (10/100 Мбит/с) в качестве Uplink- порта;
• Пропускная способность коммутационной матрицы: 1 Гбит/с;
• 4 коммутируемых FE-портов (10/100 Мбит/с) с поддержкой РоЕ;
• Соответствие стандартам PoE IEEE 802.3 af/at, автоматическое определение подключаемых РоЕ-устройств;
• Метод подачи РоЕ – «А» (1,2- 3,6+);
• Максимальная мощность РоЕ на порт: 30 Вт;
• Общая выходная мощность РоЕ на 4 порта – до 60 Вт;
• Питание – адаптер AC100-240V / DC 48V (65Вт) в комплекте;
• LED-индикаторы PoE для каждого из 5 портов;
• Простота и надежность в эксплуатации.

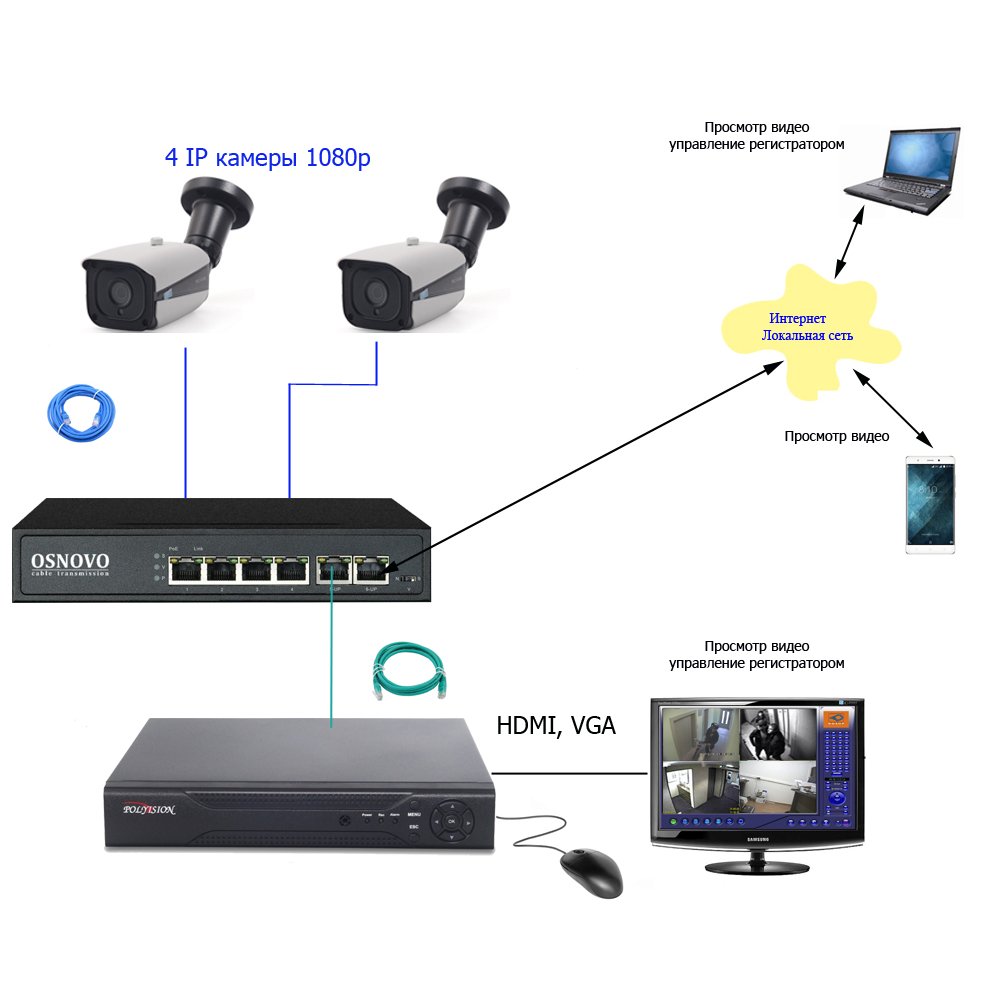

Система видеонаблюдения на базе данного комплекта может работать в двух вариантах:

• Первый вариант, в автономном режиме – без подключения к сети интернет и внешнего доступа к системе видеонаблюдения. В таком режиме подключение к видеорегистратору извне невозможно, настройка управление и просмотр видео может осуществляться исключительно из меню видеорегистратора. Схема подключения представлена ниже.

• Второй вариант организации системы видеонаблюдения, предполагает наличие у пользователя готовой сетевой инфраструктуры оснащенной выходом в интернет. В таком случае система IP видеонаблюдения интегрируется в нее и можно воспользоваться удаленным подключениями к видеорегистратору и камерам.

Внимание:

• HDD  в комплект поставки не входит и приобретается отдельно
• Длина   кабеля может быть скоректирована при заказе, если не нужн  можно вообще убрать.
• Места подключения уличных камер нужно влагоизолировать, мы рекомендуем использовать распаячные коробки! Да, хвосты у камер идут с влагозащитными разъемами RG-45, но они не предназначены для обжатого кабеля (сначала продеть кабель потом обжимать) и в любом случае останется разъем питания DC 12В который тоже нужно будет влагоизолировать, поэтому, для тех камер которые будут стоять на улице мы рекомендуем распаячные коробки это дешёвое и эстетичное средство защиты соединений.

Грозозащита – для уличной системы видеонаблюдения это краеугольный камень и решение, устанавливать или нет, принимать только пользователю. Цена качественной грозозащиты может равняться стоимости системы видеонаблюдения, а с учетом работ и превышать ее.
Если подойти к установке камер и прокладыванию кабелей ответственно, то угрозу можно минимизировать.
Кабеля стараться прокладывать по стенам, под козырьками или карнизами, под землей, по забору, виногорадной стойке и т.д.   обязательно в гофрошланге. Кабеля не должны свободно болтаться под воздействием ветра.
Протянуть голый кабель от мачты к мачте на высоте 10 метров это самое худшее решение с высокой вероятностью выхода оборудования из строя.
