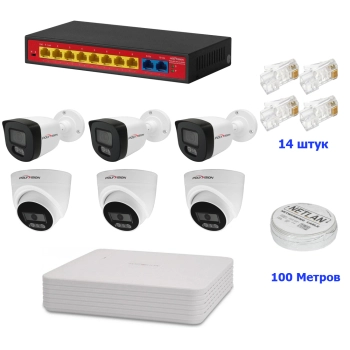

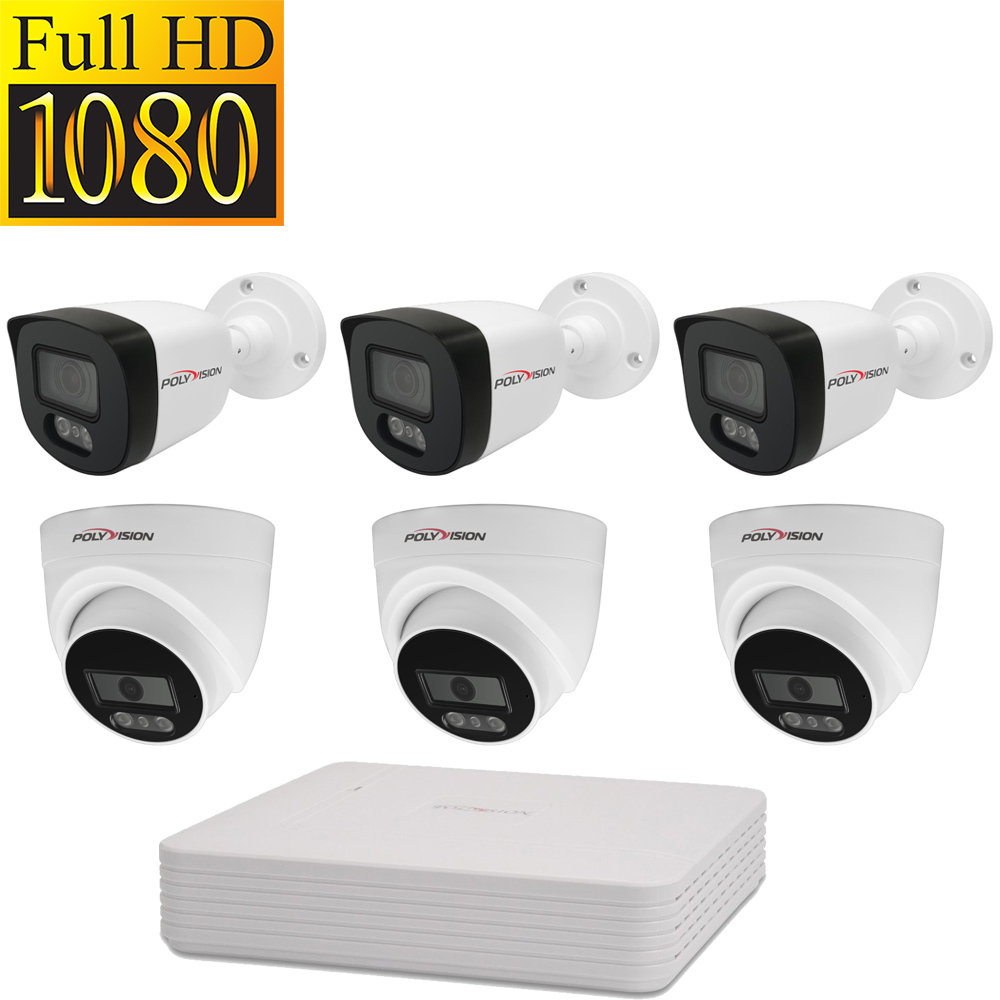

Комплект ip-видеонаблюдениядля частного дома, дачи, коттеджа FullHD качества (2 Mpix). В комплект входит 3 внутренние и 3 уличныеip-камеры с питанием по POE, видеорегистратор, коммутатор 8 сетевыми портами POE и 2 uplink, 50 метров UTP, разъемы.
Состав комплекта:
| PVNR-85-16E1 | 16-ти канальный IP-видеорегистратор с поддержкой протокола ONVIF,Linux; H.264,H.265; Поддержка IP-камер-16x5M (15к/с)/8х5М (25к/с) /16x2M (25к/с); Видеовыходы-HDMI, VGA; Аудиовыход; HDD-1 SATA (до 10ТБ); DC 12В (2А) | 1 шт |
| PND-08P-2M | 10-портовый интеллектуальный PoE-коммутатор, 8 портов 10/100 Мбит/с PoE, 2 uplink порта 10/100 Мбит/с, до30 Вт на порт, бюджет PoE 96Вт, дальность передачи питания до 250м, пропускная способность 2 Гбит/с; 4 режима работы (AI VLAN, AI Extend, AI Power, AI QoS) | 1 шт |
| PVC-IP2M-DF2.8PA (2,8 мм) | Купольная 2Мп IP-камера с поддержкой 3Мп; 1/2.7 SmartSens SC4239P CMOS; Осн.п.: 3Мп 25к/с (2304x1296); 1080p 25 к/с, 720p/D1 25 к/с, суб.п.: D1/CIF 25 к/с; фикс 2.8мм; ИК 25м; аудиовход (G.711A); ONVIF; RTSP; металл (IP66); -40..+50°C; DC 12В (500мА) PoE (Класс 0) | 3 шт |
| PVC-IP2M-NF2.8PA (2.8 мм) | Уличная IP-камера 2Мп с поддержкой 3Мп; 1/2.7 SmartSens SC4239P CMOS; Осн.п.: 3Мп 25к/с (2304x1296); 1080p 25 к/с, 720p/D1 25 к/с, суб.п.: D1/CIF 25 к/с; фикс 2.8мм; ИК 30м; аудиовход (G.711A); ONVIF; RTSP; металл (IP66); -40..+50°C; DC 12В (500мА) PoE (Класс 0) | 3 шт |
| Кабель UTP 4PR 24AWG 50 м. 01-0043-50 | Кабель UTP REXANT 4PR 24AWG, CU (медь), CAT5e, 100 МГц, PVC, серый, бухта 50 м | 50 метр |
| Джек RJ-45 8P8C CAT 5e 05-1021 | Джек RJ-45 8P8C CAT 5e REXANT 05-1021. Разъемы серии RJсоответствуют международным стандартам IEEE и обеспечивают функцию (PoE) PoE - технология передачи электрической энергии вместе с данными. Согласно стандартам IEEE 802.3af-2003 и IEEE 802.3at-2009 все разъемы серии RJ рассчитаны на номинальное напряжение 48 В постоянного тока ( макс = 57 В ) с максимальным током до 600 мА | 14 |
Внимание:
- UTP кабель – 50 метров можно выбрать в диапазоне от 25 до 500 метров, для этого необходимо сообщить менеджеру желаемую длину при заказе, или убрать его вообще, так же есть обжатые кабеля - патч-корды
- камеры взаимозаменяемы, их тоже можно изменить при заказе
Комбинированный тип камер в комплекте - это удобно, когда зона видеонаблюдения должна быть на улице и в помещении, например, для магазинов. Но это идеальный вариант видеонаблюдения для помещений со сложными климатическими условиями – бассейнов, автомоек, складов и павильонов. Купольные камеры выглядят эстетично и органично вписываются в любой дизайн, они легкие и могут устанавливаться на фальшпанели, пластиковые потолки и т.д. Уличные камеры – цилиндрической формы из алюминиевого сплава, с установочным кронштейном выглядят массивно. Они защищены от попадания влаги по стандарту IP-66, им не страшны струи воды со всех направлений или высокая влажность, работают при температуре воздуха от -40С, поэтому, прекрасно подойдут для установки в помещении с бассейном, в зоне мойки автомобиля, в ангарном помещении склада.
Вандалозащита уличных камер заключается в прочном металлическом корпусе, конечно, удара молота они не выдержат, но случайный удар, например, приставной лестницей или габаритным товаром, им не страшен.
Технические возможности комплекта:
- Запись видео в разрешении 3Мп 25к/с (2304x1296)
- Варианты ведения записи (тип записи)
- Постоянно
- По расписанию
- По движению
- Камеры с разрешением матрицы 3Мп, снимают видеоизображение с разрешением 3Мп (2304x1296) делая при этом 25 кадров в секунду
- Индивидуальный, дополнительный поток от IP камер с разрешением D1 720*576
- Суточный объем записи, основного потока, с шести IP камер, при постоянной записи со средней степенью сжатия, будет занимать около 150 Гб
- Бесплатный Р2Р доступ к видеорегистратору и IP камерам, ПО идет в комплекте или скачивается из официальных магазинов. Для доступа можно использовать браузер при помощи веб-интерфейса.
- Доступ к устройствам по статическому IP используя метод проброса портов
- Интеллектуальные функции оповещения на email:
- Потеря сигнала от камеры
- Обнаружение движения в кадре
- Саботажные действия, когда сигнал от камеры не пропадает, но изображение становится не естественным – попытка накрыть или закрасить камеру.

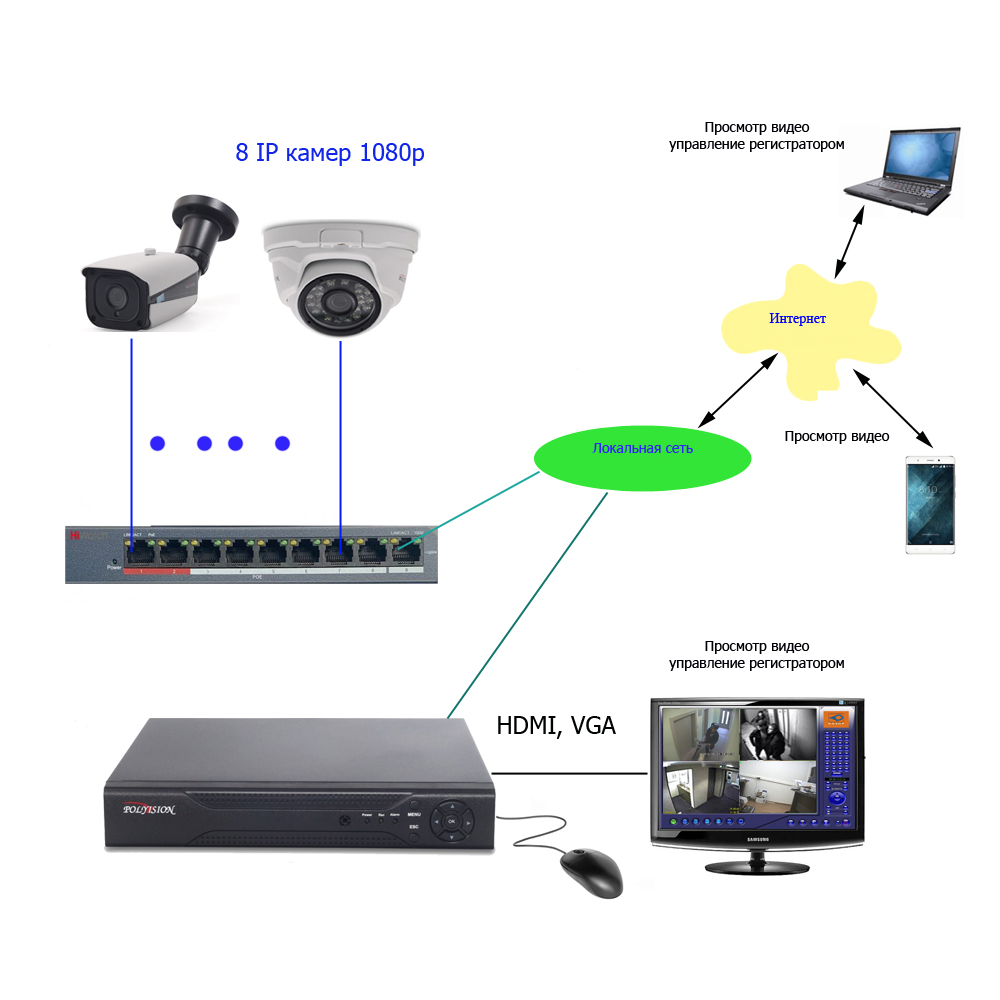

Для запуска системы видеонаблюдения достаточно подключить патч-корды по схеме указанной на рисунке ниже, при первом включении добавить найденные IP камеры в список для ведения записи, настроить тип записи и степень сжатия, после этого автономная система IP видеонаблюдения готова к работе. Для организации P2P доступа устройства нужно зарегистрировать в «облаке» по серийному номеру, после этого к IP камере или видеорегистратору можно подключаться с любого устройства подключенного к интернету. Прямое подключение к IP камере, минуя видеорегистратор, удобно когда нужно быстро посмотреть видео и не тратить время и траффик на переключение каналов в меню приложения. Дополнительный поток IP видеокамеры транслируется с пониженным качеством и в разрешении 720*576 этого вполне достаточно для экрана телефона, соединение с камерой в 3G/4G сетях более стабильно и не прерывается.
Питание IP камеры будут получать по кабелю передачи данных UTP от идущего в комплекте РОЕ коммутатора PND-08P-2M, это 10-ти портовый неуправляемый РОЕ коммутатор, соответствующий стандартам PoE IEEE 802.3 af/at и автоматическим определением подключаемых РоЕ-устройств.
Основные особенности коммутатора:
- 2 порта uplink, к одному подключается видеорегистратор, второй можно использовать для интеграции в локальную сеть или подключения к интернету
- По умолчанию все порты могут свободно общаться.
- В режиме AI VLAN 1-8 порты изолированы друг от друга, что моеет эффективно подавлять широковещательные штормы, что позволяет увеличить производительность сети.
- 1-8 порты могут эффективно запитывать устройства на расстоянии до 100 метров
- В режиме AI Power коммутатор автоматически определяет состояние устройства и при обнаружении неисправности коммутатор автоматически перезапускает устройство.
- В режиме AI QoS при повышенном трафике, проходящем через коммутатор, потоку данных от видеокамер дается приоритет и они обрабатываются в первую очередь, что позволяет добиться плавности и непрерывности движения на видео.
- Коммутатор поддерживает стандарт питаемых устройств IEEE 802.3 af/at, регламентирующий идентификацию устройств на соответствие стандарту и передает питание только в том случае если устройство поддерживает передачу питания.
Таблица технических характеристик видеокамер:
|
МОДЕЛЬ
|
PVC-IP2M-DF2.8PA
|
|
Матрица
|
Тип
|
1/2.7" SmartSens SC4239P CMOS
|
|
Система сканирования
|
Прогрессивная развёртка
|
|
Мин. чувствительность
|
Цвет: 0.01 лк (F1.2, АРУ вкл.)
|
|
Ч/Б: 0.001 лк (F1.2, АРУ вкл., ИК выкл.)
|
|
ИК ВКЛ.: 0 лк
|
|
Объектив
|
Тип
|
Фиксированный
|
|
Фокусное расстояние
|
2.8 мм
|
|
Автофокус
|
-
|
|
ИК-подсветка
|
Количество ИК-диодов
|
24 (Ø=5 мм)
|
|
Дальность
|
до 25 м
|
|
Длина волны
|
850 нм
|
|
Цифровые функции
|
DSP-процессор
|
Hi3516E v200
|
|
Баланс белого
|
Авто (AWB)
|
|
Компенсация засветки
|
Настраивается (BLC)
|
|
Параметры изображения
|
Яркость, Насыщенность, Чёткость, Контраст
|
|
Функция день/ночь
|
Выбор режима (механический ИК-фильтр)
|
|
Шумоподавление
|
Настраивается (DNR)
|
|
Динамический диапазон
|
Настраивается (WDR)
|
|
Дополнительно
|
Зеркалирование, Детектор движения, Маскирование, Антимерцание
|
|
Видео
|
Алгоритмы сжатия
|
H.264, H.264+, H.265 и H.265+
|
|
Основной поток
|
3Мп 2304x1296@25к/с; 2M 1920*1080@25к/с
|
|
Субпоток
|
D1/CIF @ 25 к/с
|
|
Битрейт
|
Постоянный/Переменный
|
|
Аудио
|
Алгоритм сжатия
|
G.711A
|
|
Количество входов/выходов
|
1 RCA/-
|
|
Двусторонний звук
|
-
|
|
Прочее
|
Тревожные входы/выходы
|
-
|
|
Слот для SD-карты
|
-
|
|
Аналоговый видеовыход
|
-
|
|
Сеть
|
Интерфейс
|
RJ-45, Ethernet 10/100 Мб
|
|
Протоколы
|
ONVIF, Cloud(P2P), TCP/IP, HTTP, DHCP, FTP, DDNS, NTP, RTSP, SMTP, ARSP, UPnP
|
|
Удалённый доступ
|
Web-интерфейс; ПО для Windows, MacOS, Android, iOS; Облако
|
|
Эксплуатация
и хранение
|
Питание
|
DC 12В±10% / PoE IEEE 802.3.af class 0
|
|
Энергопотребление
|
500 мА
|
|
Материал корпуса
|
Алюминий
|
|
Цвет корпуса
|
Белый
|
|
Класс защиты
|
IP66
|
|
Температура эксплуатации
|
-40…+55°С
|
|
Температура хранения
|
-20…+60°С
|
|
Максимальная влажность
|
95%
|
|
Габаритные размеры
|
61x98x107 мм
|
|
Матрица
|
Тип
|
1/2.7" SmartSens SC4239P CMOS
|
|
Система сканирования
|
Прогрессивная развёртка
|
|
Мин. чувствительность
|
Цвет: 0.01 лк (F1.2, АРУ вкл.)
|
|
Ч/Б: 0.001 лк (F1.2, АРУ вкл., ИК выкл.)
|
|
ИК ВКЛ.: 0 лк
|
|
Объектив
|
Тип
|
Фиксированный
|
|
Фокусное расстояние
|
2.8 мм
|
|
Автофокус
|
Нет
|
|
ИК-подсветка
|
Количество ИК-диодов
|
36 (Ø=5 мм)
|
|
Дальность
|
до 30 м
|
|
Длина волны
|
850 нм
|
|
Цифровые функции
|
Баланс белого
|
Авто (AWB)
|
|
Компенсация засветки
|
Настраивается (BLC)
|
|
Параметры изображения
|
Яркость, Насыщенность, Чёткость, Контраст
|
|
Функция день/ночь
|
Выбор режима (механический ИК-фильтр)
|
|
Шумоподавление
|
Настраивается (DNR)
|
|
Динамический диапазон
|
Настраивается (WDR)
|
|
Дополнительно
|
Зеркалирование, Детектор движения, Маскирование, Антимерцание
|
|
Видео
|
Алгоритмы сжатия
|
H.264, H.264+, H.265, H.265+
|
|
Основной поток
|
3Мп@25к/с; 1080p@25 к/с, 720p@ 25 к/с
|
|
Субпоток
|
D1 – CIF @ 25 к/с
|
|
Битрейт
|
Постоянный/Переменный (512 Кбит/с – 8 Мбит/с)
|
|
Аудио
|
Алгоритм сжатия
|
G.711А
|
|
Количество входов/выходов
|
1/- RCA
|
|
Двусторонний звук
|
Нет
|
|
Прочее
|
Тревожные входы/выходы
|
Нет
|
|
Слот для SD-карты
|
Нет
|
|
Аналоговый видеовыход
|
Нет
|
|
Сеть
|
Интерфейс
|
RJ-45, Ethernet 10/100 МБ
|
|
Протоколы
|
ONVIF, Cloud, TCP/IP, HTTP, DHCP, FTP, DDNS, NTP, RTSP, SMTP, ARSP, UPnP
|
|
Удалённый доступ
|
Web-интерфейс; ПО для Windows, MacOS, Android, iOS; Облако
|
|
Эксплуатация и хранение
|
Питание
|
DC 12В±10% / PoE IEE 802.3af class 0
|
|
Энергопотребление
|
500 мА
|
|
Материал корпуса
|
Алюминий
|
|
Цвет корпуса
|
Белый,Черный
|
|
Класс защиты
|
IP66
|
|
Температура эксплуатации
|
-40…+55°С
|
|
Температура хранения
|
-20…+60°С
|
|
Максимальная влажность
|
95%
|
|
Габаритные размеры
|
59мм x 62.5мм x 210мм
|
Технические характеристики видеорегистратора PVNR-85-16E1:
- 16-и канальный IP-видеорегистратор с поддержкой ONVIF
- Поддержка IP-камер - 8x5Мп или 16 x1080p 25 к/с
- Компрессия видео/аудио H.265/H.264/G.711A
- Режимы записи - Постоянно/По расписанию/По движению
- Видеовыходы - HDMI, VGA (работают по отдельности, подключение 2-х мониторов невозможно)
- Аудио входы/выходы - 0/1
- USB-порты - 2 x USB2.0 используются для подключения мышки (идет в комплекте) и копирования архива на внешний носитель
- Сетевой интерфейс - RJ-45, Ethernet 10/100 Мб
- HDD - 1 SATA (до 10 ТБ)
- Удалённый доступ Web-интерфейс; ПО для Windows, MacOS, Android, iOS, Blackberry, Symbian
- Управление - USB-мышь, Пульт ДУ, Кнопки на передней панели, По сети
- Питание DC 12В (2А)
В комплекте с видеорегистратором поставляется бесплатное ПО CMS (Windows, MacOS)с его помощью можно не только производить настройку видеорегистратора и просматривать видео, но и объединить между собой несколько видеорегистраторов в единую мониторинговую систему.
Внимание:
- Жесткий диск в комплект не входит
- Места подключения камер установленных на улице, должны быть защищены от попадания влаги.
