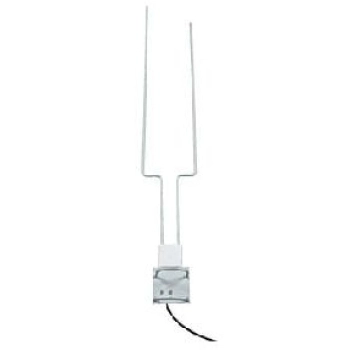

АН2-433 антенна направленная двухэлементная

Антенна направленная 2-х элементная, усиление 3-4дБ (рекоменд. для передатчиков RS-200 и приемников RS-200R)

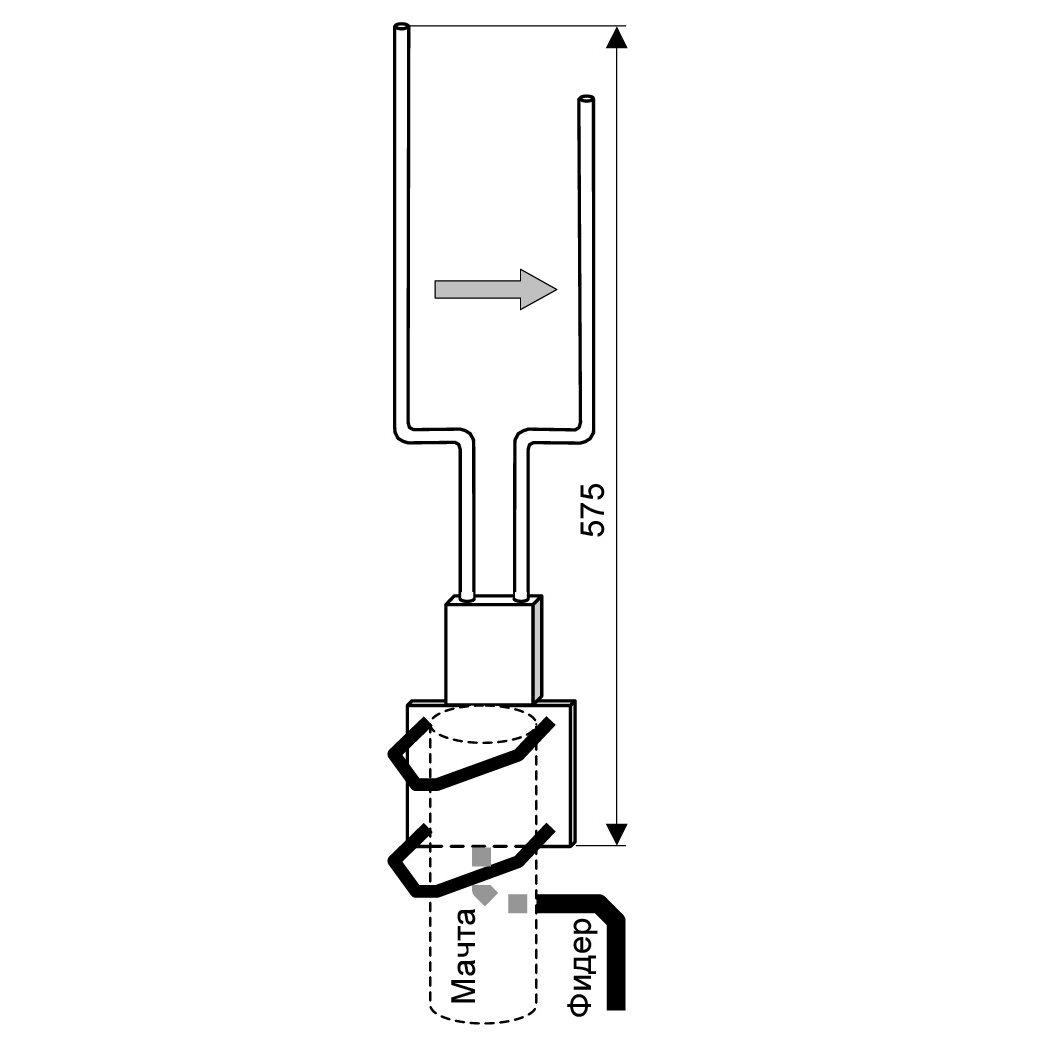

Антенна состоит из двух изогнутых стальных штырей, приваренных к стальному квадратному основанию, фидера с устройством согласования и крепежных скоб с гайками. Диаграмма направленности имеет максимум в сторону короткого штыря (см. рисунок). Крепежные скобы позволяют закрепить антенну на круглой мачте диаметром от 15 до 45 мм. Мачта не должна выступать над верхним краем основания!  Антенна комплектуется неразъемным фидером длиной 3 м, разделанным на конце для подключения к винтовым колодкам. Если необходимо удлинить фидер, то следует подключить дополнительный отрезок кабеля с помощью пары кабельных разъемов типа BNC 50 Ом («папа» и «мама»). Соединение отрезков кабеля пайкой не допускается. Коаксиальный кабель, используемый для удлинения фидера, должен обеспечивать работу на частоте 433 МГц и не вносить слишком больших потерь.

Основные особенности АН2-433:

• Антенна беспечивает при передаче в выбранном направлении усиление около 4 дБ, что эквивалентно увеличению мощности в 2 раза и дальности на открытой местности в 1,5 раза.
• Антенна может использоваться в качестве приемной, если должен приниматься всего один передатчик, или если все передатчики находятся в одном направлении в секторе порядка 90 градусов.

Технические характеристики:

• Коэффициент усиления: 3-4 дБ относительно полуволнового вибратора
• Рабочая частота:  433,92 МГц
• КСВ: не более 1,5
• Габаритные размеры: 575х90х15 мм
• Длина фидера: 3 м
• Волновое сопротивление фидера: 50 Ом
