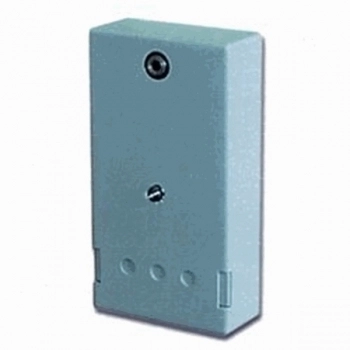

Пульсар 1-01Н извещатель пожарный пламени

Монтируется на плоскость стены, потолка. Зона контроля в виде конуса с углом при вершине 120 град. Контролируемая зона 880 кв.м. - 10 ..+ 55

КБ Прибор Пульсар 1-01Н
3512.40 руб.
Рекомендованная цена
3203.30 руб.
Спецпредложение
1 год

гарантии

Вернем 96 рублей

Наличие:На складе в Москве: ул. Вольная: 8 шт.

Рейтинг: 5

Извещатель пожарный “Пульсар1” предназначен для обнаружения возгараний, сопровождающихся появлением открытого пламени.

Работает по двухпроводной линии совместно с приемно-контрольными приборами типа ППС-3, ППК-2, Сигнал-ВК, Сигнал-4, Сигнал-20, Радуга-2 и аналогичными. Извещатель является восстанавливаемым обслуживаемым устройством. При обнаружении возгарания выдает сигнал “Тревога” в шлейф системы сигнализации и на световой индикатор, расположенный в корпусе извещателя.

Принцип действия извещателя “Пульсар 1” основан на преобразовании инфракрасного (ИК) излучения в диапазоне 0,8 - 1,1 мкм, находящегося в поле зрения чувствительного элемента, в электрический сигнал.

Обозначение извещателя при его заказе и в документации другого изделия, в котором он может быть применен : Извещатель пожарный пламени “Пульсар1-NNNNN”, Кабель КЭ1/L, ТУ 44371-010-26289848-01, где NNNNN обозначение требуемого исполнения извещателя в соответствии с Таблицей 1. Буква “Н” в конце наименования обозначает нормальное исполнение с рабочим температурным диапазоном: -10°С - +55°С. Буква “С” в конце наименования обозначает специальное исполнение с рабочим температурным диапазоном: -50°С...+55°С. Кабель КЭ1 типа “витая пара в экране”. Кабель КЭ2 типа “витая пара в экране” оснащен разъемом для подключения к основному блоку. Буква “L” в наименовании кабеля обозначает длину кабеля.

Таблица 1

Модель извещателя

Конструктивные и функциональные особенности

Степень защиты оболочки

Извещатель

Чувств.
элемент

Пульсар1-01Н
Пульсар 1-01С

Чувствительный элемент расположен в корпусе извещателя.

IP 41
IP 41

IP 41
IP 41

Пульсар 1-010Н
Пульсар 1-010С

Чувствительный элемент расположен в поворотном устройстве на корпусе извещателя.

IP 41
IP 41

IP 51
IP 51

Пульсар 1-011Н
Пульсар 1-011С

Чувствительный элемент вынесен на кабеле типа "витая пара в экране" длиной 0.5-25м

IP 41
IP 41

IP 51
IP 51

Технические характеристики

  • Дальность обнаружения тестового очага пламени, м.
    • очаг ТП-5 (нефтепродукты) площадью 0,1 кв.м *
      • переключатель L=0..................................................................30
      • переключатель L=1..................................................................15
    • очаг ТП-6 (спирты) площадью 0,1 кв.м **
      • переключатель L=0..................................................................12
      • переключатель L=1....................................................................6
  • Время срабатывания, сек:
    • переключатель Т=0...........................................................................4,5
    • переключатель Т=1..............................................................................9
  • Время восстановления в дежурный режим из режима "Пожар",сек...2+0,2
  • Угол обзора, градусы...................................................................................120
  • Длина электрического кабеля для выносного чувствительного элемента по заказу, м...............................................................................................0,5-25
  • Допустимая фоновая освещенность без модуляции 2-10 Гц, не более лк:
    • рассеянное солнечное излучение.................................................15000
    • излучение ламп накаливания............................................................500
    • излучение люминисцентных ламп.................................................2500
  • Напряжение питания, В.............................................................................9-28
  • Потребляемый ток в дежурном режиме от источника питания, не более мА...................................................................................................................0,3
  • Сопротивление нагрузки шлейфа в режиме "Тревога", Ом...................1000
  • Рабочий диапазон температуры (см. Назначение и принцип действия)
  • Степень защиты оболочки (см. Таблица 1)
  • Габаритные размеры, мм:
    • извещатель, не более.............................................................150*80*45
    • выносной чувствительный элемент......................................12*12*20
  • Масса извещателя, не более кг....................................................................0,6
  • Срок службы изделия, лет............................................................................10

* Примечание 1: Первоначальные заводские установки переключателей: L=0, T=1

** Примечание 2: Извещатель допускает переполюсовку питающего напряжения, если отношение периода переполюсовки к длительности импульса противоположной полярности составляет не менее 7,0. Кроме того, чтобы переполюсовка не сказывалась на регистрации пульсаций пламени, период переполюсовки должен быть либо больше 500 мс (в ППК-2), или меньше 50 мс (в “Гамма-01”).
Например:

  1. период переполюсовки равен 900 мс, длительность импульса 100 мс. Тогда 900мс./100мс.=9,0.
  2. период переполюсовки равен 1100 мс, длительность импульса 150 мс, тогда 1100мс./150мс.=7,3
Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Консультации по оборудованию

    Задайте вопрос специалисту о Пульсар 1-01Н извещатель пожарный пламени


    Вопрос от: андрей Кривоносов

    Добрый день ! Поставили 6 приборов в музей , и сразу возникли проблемы . Идет засветка , при срабатывание фотовспышек , и датчик срабатывает сразу . Как мне справится с этой проблемой , т.к скоро должна приехать комиссия , я полностью уже проверил весь кабель (он в экране и заземлен ) .? Заранее Спасибо , Ганеев Андрей Хамитович .г.Красноярск.

    • Ответил: Алексей Ельников

      Здравствуйте, свяжитесь с производителем - http://www.kbpribor.ru/index.php?page=contacts


    Вопрос от: Андрей Фомин

    Здравствуйте,у нас вопрос по "пульсарам 1-01".Нет в описании о помехоустойчивости от радиоволн.Мы работаем с оборудованием "Барьер" по радиоканалу на частоте 160.0000 МГц,при передачи по р.каналу тестовых сообщений происходит сработка пульсара ,но светодиод не реагирует.Есть какие-то пути решения ,может Вы сталкивались.Заранее благодарен.

    • Ответил: Алексей Ельников

      Здравствуйте, у Вас проблемы не с Пульсаром, а с проводкой. Наводки на кабеле при передаче тестового сигнала приводят к сработке "ШС" приемо-контрольного прибора."Пульсар" здесь не причем. Используйте экранированный кабель. Причем экран заземляйте в одной точке - возле ППКОП.


    Вопрос от: Владимир Барыкин

    Сколько извещателей Пульсар можно подключить на один ШС к прибору Гранит 2? В каком виде извещатель Пульсар формирует сигнал в ШС ( увеличение тока потребление, снижение входного сопротивления и т.д.)? В инструкции на прибор указано ,что угол обзора составляет 120 град. Какой это угол- плоский или сферический? Если плоский ,то покаким осям рассчивать зону контроля?Имеется ли в КАЗАХСТАНЕ представительство Вашей компании?

    • Ответил: Павел Иванов

      Дежурный ток извещателя пламени Пульсар - 0,3мА. Гранит-2 выдает в каждый ШС - 1,5мА, следовательно не более 5 извещателей. "Поле зрения извещателя представляет собой конус с углом при вершине 120˚." - из паспорта. Филиалов и представительств в Казахстане не имеем.
