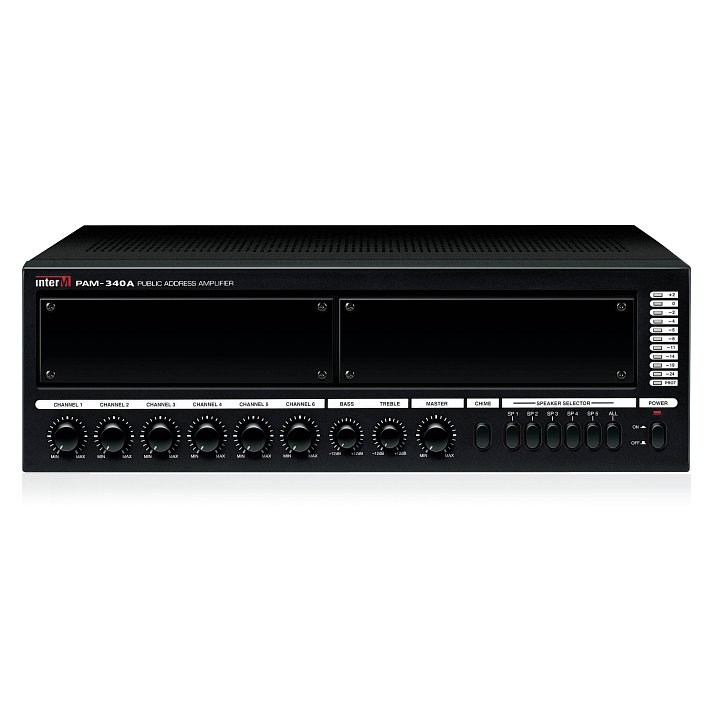

PAM-340A трансляционный усилитель

  • Код товара: 209-013
  • Производитель: Inter-M

Усилитель для встраеваемых модулей 340 Вт,6 микр./лин.входа,5зон

Inter-M PAM-340A
41878.42 руб.
Рекомендованная цена
Акция!Super!скидка

при заказе через сайт

1 год

гарантии

Вернем 1256 рублей

Весь товар в резерве

Ожидание 3-5 дней: > 10 шт.

Доставим бесплатно

Назначение
Микшер-усилитель PAM-340A (PAM-480А) предназначен для усиления сигналов микрофонного и
линейного уровня, а также сигналов дополнительно установленных модулей музыкальной трансляции.
Применяется для построения систем оповещения и музыкальной трансляции.


Функциональные возможности

  • Функция автоматического оповещения о пожаре. При наличии установленной микросхемы голосового файла, после замыкания контактов EM во все предварительно выбранные зоны поступает стандартное сообщение о пожаре.
  • Подключение удалённой микрофонной консоли RM-05A. С помощью микрофонной консоли RM-05A можно осуществлять речевое оповещение на удалении до 500 метров от усилителя.
  • Дополнительная установка модулей музыкальной трансляции. Усилитель рассчитан на установку модулей CD/MP3-проигрывателя PAM-CDM, AM/FM-тюнера PAM-T и медиаплеера PAM-MPM4.
  • Шесть универсальных входов. Универсальные входы предназначены для подключения динамических и конденсаторных микрофонов или источников сигнала линейного уровня.
  • Приоритетные универсальные входы. Универсальные входы CH 1 и CH 2 имеют приоритет перед остальными входами. Появление на них сигнала автоматически приглушает трансляцию.
  • Пять зон трансляции. Микшер-усилитель имеет кнопочный селектор, позволяющий выбирать 5 зон трансляции. Выбор зон возможен в любой комбинации.
  • Индикация уровня выходного сигнала и сигнала защиты. С помощью светодиодных индикаторов можно контролировать уровень выходного сигнала и срабатывание защиты, отключающей акустические системы от усилителя мощности в случае появления на его выходе постоянного напряжения.

Описание работы устройства
Микшер-усилитель позволяет суммировать сигналы, поступающие на 6 универсальных входов, и
сигналы от двух дополнительных модулей музыкальной трансляции. Универсальные входы имеют
балансное включение, снижающее влияние помех, наводимых на соединительных кабелях. Для каждого
входа предусмотрен регулятор чувствительности и регуляторы трехполосного эквалайзера. Каждый
универсальный вход дополнен кнопкой включения фантомного питания, необходимого для работы
конденсаторного микрофона.
Громкость поступающих сигналов изменяется отдельными регуляторами, расположенными на
передней панели микшер-усилителя, для каждого входа и дополнительного модуля. Суммируемый
выходной сигнал корректируется общим регулятором громкости и двухполосным эквалайзером.
Выбор зон оповещения осуществляется с помощью кнопочного селектора, размещённого на
передней панели усилителя. Приоритеты входов CH 1 и CH 2 включаются отдельными кнопками на
задней панели.
На задней панели микшер-усилителя расположены клеммы дистанционного управления режимами
работы. При замыкании клемм EXT MUTE трансляция полностью прекращается, а в случае замыкания
контактов EXT CHIME либо от нажатия кнопки CHIME трансляция приглушается и звучит сигнал гонга.
С помощью входящих в комплект 2-х кронштейнов устройство может устанавливаться в 19-дюймовую
стойку.

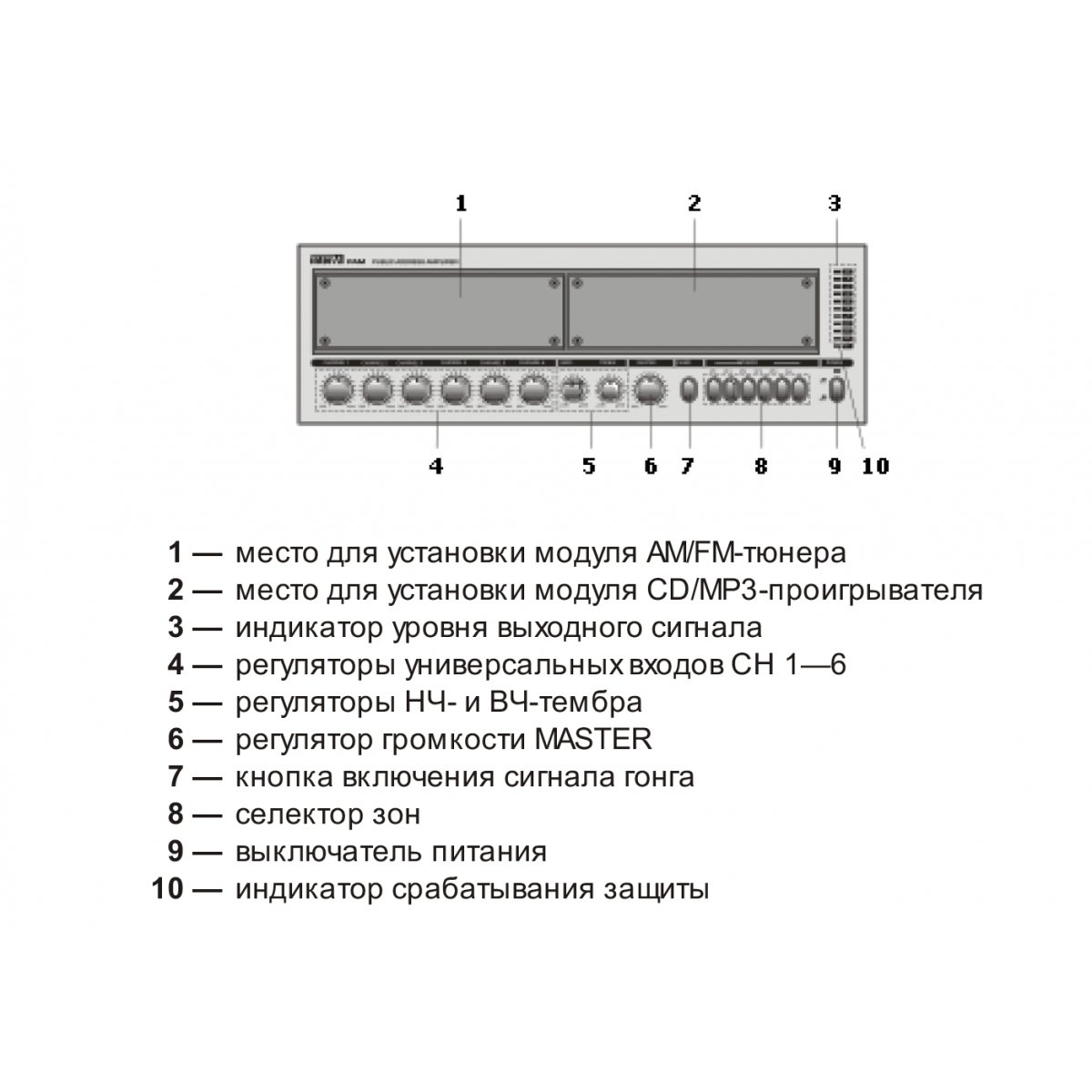

Передняя панель

  1. место для установки модуля AM/FM-тюнера
  2. место для установки модуля CD/MP3-проигрывателя
  3. индикатор уровня выходного сигнала
  4. регуляторы универсальных входов CH 1—6
  5. регуляторы НЧ- и ВЧ-тембра
  6. регулятор громкости MASTER
  7. кнопка включения сигнала гонга
  8. селектор зон
  9. выключатель питания
  10. индикатор срабатывания защиты

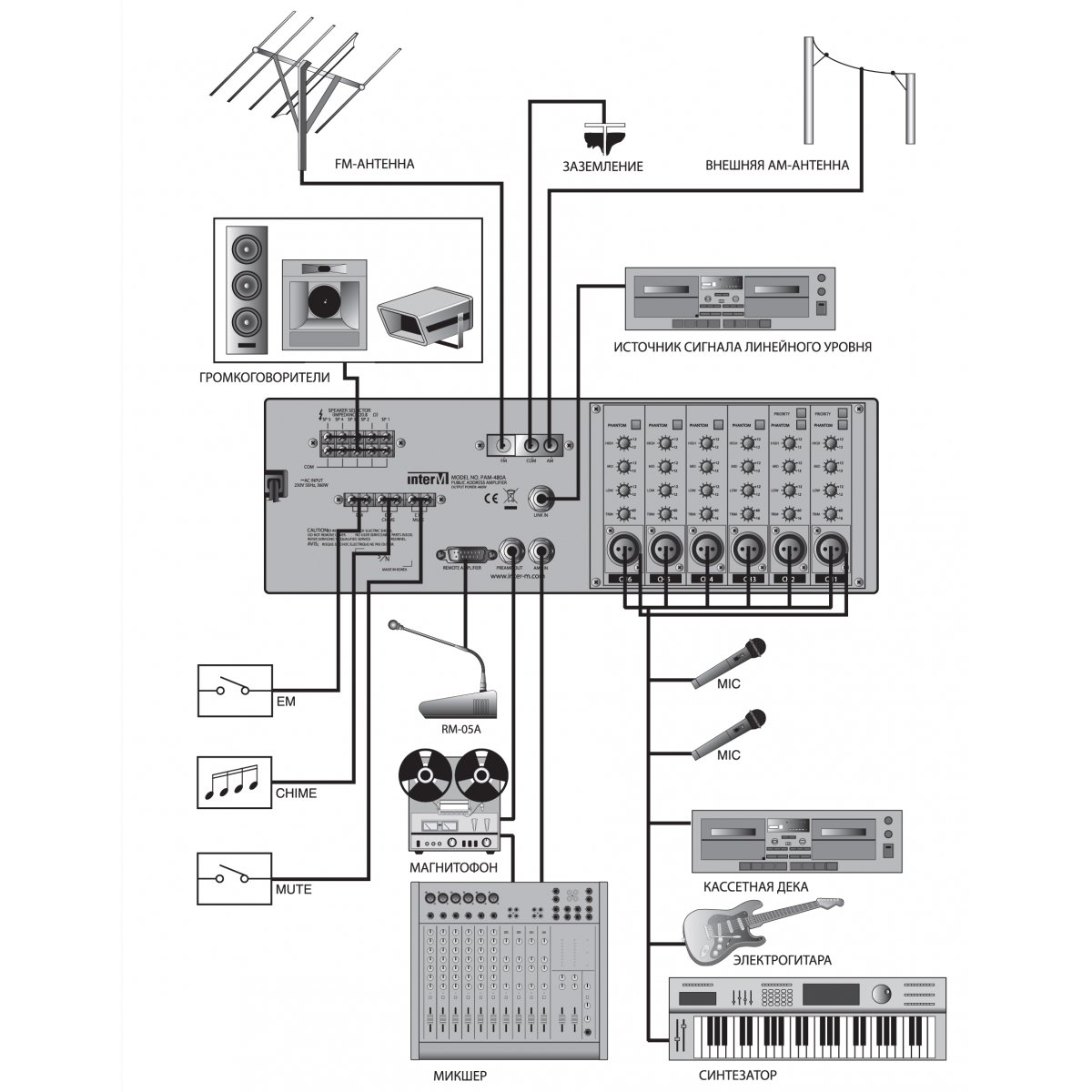

Задняя панель

  1. выходные клеммы
  2. антенные разъёмы (при наличии модуля тюнера)
  3. эквалайзеры универсальных входов CH 1—6
  4. кнопки включения фантомного питания
  5. кнопки включения приоритетов для входов (CH 1, CH 2)
  6. кабель сетевого питания 220 В
  7. клеммы дистанционного включения тревожного сообщения
  8. клеммы дистанционного включения сигнала гонга
  9. клеммы дистанционного отключения звука
  10. разъём для подключения микрофонной консоли RM-05A
  11. линейный выход предусилителя PREAMP OUT
  12. вход усилителя мощности AMP IN
  13. линейный вход LINK IN
  14. универсальные входы CH 1—6
  15. регуляторы чувствительности универсальных входов CH 1—6

Технические характеристики

Наименование PAM-340A PAM-480A
номинальная выходная мощность, Вт 340 480
диапазон воспроизводимых частот (AMP IN), Гц 80...20000
коэффициент нелинейных искажений, % менее 3
отношение сигнал/шум (AMP IN), дБ 90
диапазон регулировки тембра, дБ ±12
минимальное сопротивление нагрузки (100 В), Ом 29,4 20,8
максимальная потребляемая мощность, Вт 620 880
напряжение питания, В (переменный ток, 50 Гц) 220
масса, кг 13,8 15,6
габариты (Ш×В×Г), мм 420×137×397

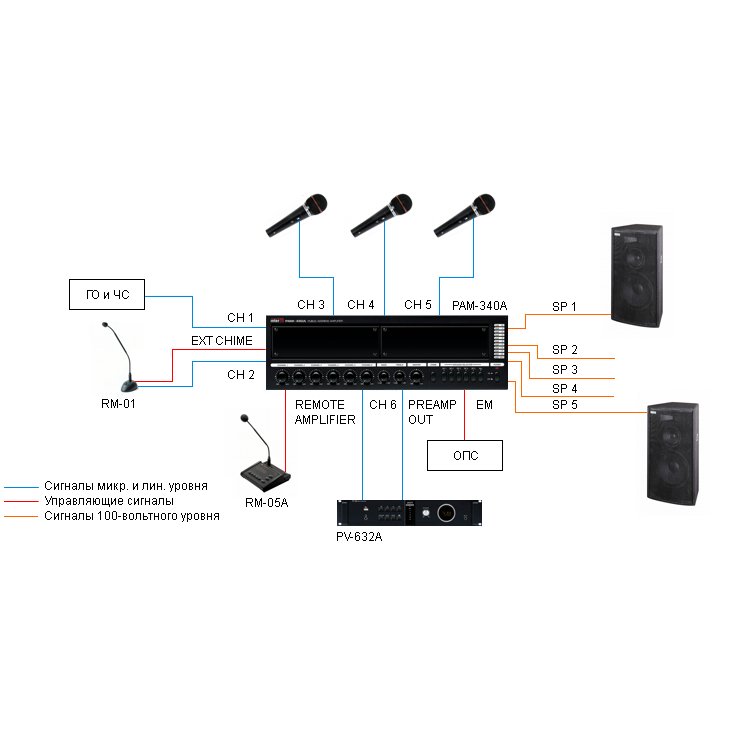

Структурная схема применения

Система музыкальной трансляции и оповещения имеет 5 зон общей мощностью 340 Вт. С помощью
дополнительно устанавливаемых модулей система обеспечивается сигналами музыкальной трансляции.
Приоритетное речевое оповещение производится с помощью микрофонной консоли RM-05A и
микрофона RM-01. Сигналы ГО и ЧС подаются на приоритетный вход CH 1. Во время работы микрофонов
или поступления сигнала ГО и ЧС подавляется трансляция от встроенных модулей и остальных входов.
Дополнительная кнопка настольного микрофона используется для подачи сигнала гонга перед
сообщениями.
Система позволяет дополнительно подключить 3 микрофона для речевого оповещения.
В качестве источника музыкальной трансляции может быть задействован цифровой магнитофон PV-
632A. Кроме этого, на вход магнитофона подаётся сигнал с линейного выхода микшер-усилителя, что
позволяет записывать транслируемую информацию.
Прибор охранно-пожарной сигнализации (ОПС) подключается к контактам EM усилителя. В момент их
замыкания происходит автоматическое оповещение со встроенной микросхемы голосового файла во все
зоны, выбранные на усилителе.
Порядок приоритетов: тревожное сообщение > RM-05A > ГО и ЧС [CH 1] > RM-01 [CH 2] > сигнал
гонга > остальные источники сигналов.

Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Сертификаты и паспорта:
    Консультации по оборудованию

    Задайте вопрос специалисту о PAM-340A трансляционный усилитель


    Вопрос от: Алексей Козлов

    Добрый день. Этот усилитель контролирует трансляционную линию на обрыв, короткое замыкание и изменение сопротивление?

    • Ответил: Алексей Ельников

      Здравствуйте. Контроля целостности линий у усилителя нет.


    Вопрос от: Дмитрий Зенцов

    Добрый день!Приобрели у Вас PAM-340 и голосовой файл для этого усилителя. Подскажите, где находится гнездо для данной микросхемы.Заранее спасибо.

    • Ответил: Алексей Ельников

      Здравствуйте, Вам придется вскрыть крышку, на одной из плат у задней стенки есть как раз пустой разъем под чип "голосового файла". Если перепутаете положение "ключа" (выемки на чипе и на разъеме должны совпать) не страшно, просто не запустится воспроизведение файла.
