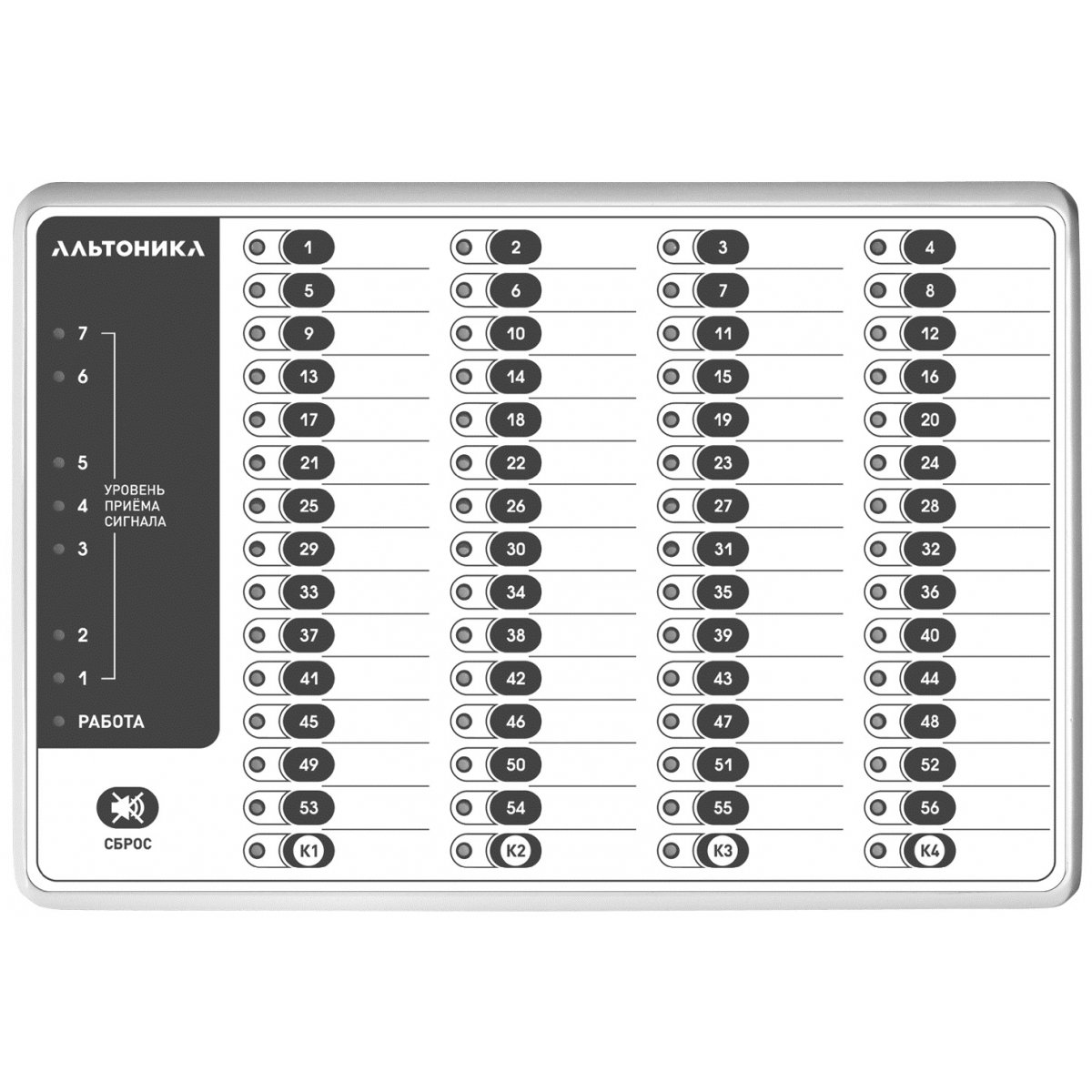

RS-101BVI Блок выносной индикации

Блок выносной индикации для мобильной тревожно-вызывной сигнализации РИФ Наряд

Блок выносной индикации RS-101BVI (БВИ) входит в состав радиоаппаратуры охранной сигнализации системы «РИФ НАРЯД RS-101»  и предназначен для совместной работы с приемопередатчиком RS-101RD (далее по тексту – ПП). БВИ отображает сигналы тревоги от носимых тревожных кнопок RS-101TK (далее – ТК) системы, принимаемых ПП, с помощью светодиодов и подачи звуковых сигналов. БВИ формирует команды, передаваемые на ТК через ПП.  ПП, БВИ и ТК образуют систему «РИФ НАРЯД RS-101». При подключении к ПП одного БВИ в систему можно записать до 56 ТК. К ПП можно подключить до 4 БВИ. При подключении к ПП четырех БВИ в систему можно записать до 224 ТК. В каждом БВИ данной системы, кроме первого, необходимо с помощью джамперных перемычек установить соответствующий номер БВИ (см. рис.2 и таблицу в разделе «Назначение джамперных перемычек»).  Все используемые в системе БВИ и ПП необходимо запитать от одного источника питания и соединить по шине RS-485.

Технические характеристики:

• Информационная емкость: 56 передатчиков
• Интерфейс:  RS485
• Напряжение питания: от 10 В до 15 В
• Ток потребления: не более 200 мА
• Диапазон рабочих температур: от минус 20 до плюс 40°С
• Условия эксплуатации: закрытые неотапливаемые помещения, без конденсации влаги
• Габаритные размеры: 250 х 170 х 18 мм Масса: 350 г
