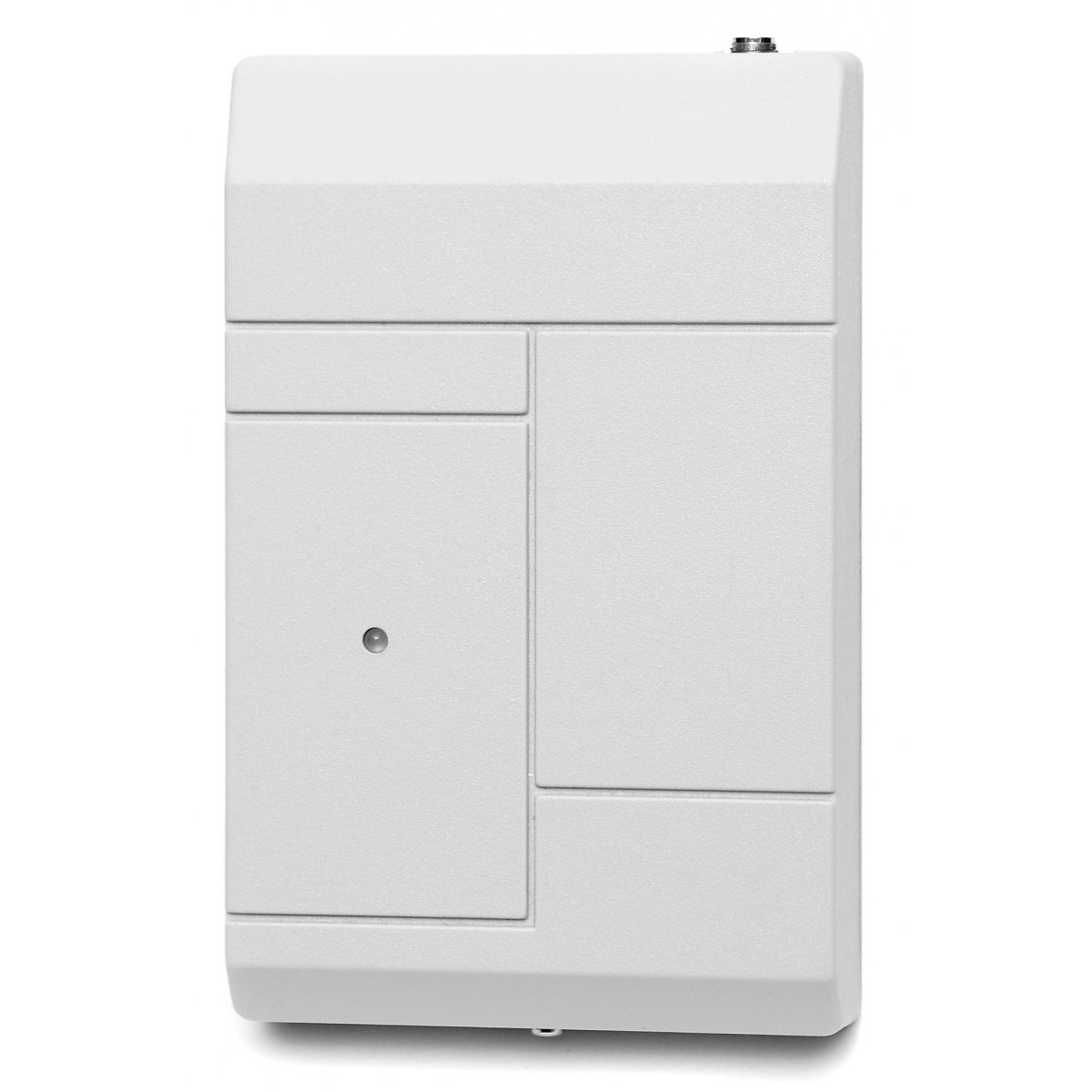

RS-101RD Центральный приемопередатчик

Центральный приемопередатчик мобильной тревожно-вызывной сигнализации РИФ Наряд

Приёмопередатчик RS-101RD (далее – ПП) входит в состав радиоаппаратуры охранной сигнализации системы «РИФ НАРЯД RS-101» (далее – система) и предназначен для приёма по радиоканалу сигналов тревоги от носимых тревожных кнопок RS-101TK этой системы (далее – ТК) и передачи на ТК команд управления. В энергонезависимой памяти ПП хранится номер системы, записанный при производстве. ПП по двустороннему радиоканалу может передавать или принимать сообщения ТК данной системы, а также производить обучение ТК. Обучение ТК производится по эфиру без дополнительного оборудования. Блок выносной индикации RS-101 BVI (далее – БВИ) подключается к ПП и отображает сигналы тревоги от ТК. ПП, БВИ и ТК образуют систему «РИФ НАРЯД RS-101». При подключении к ПП одного БВИ в систему можно записать до 56 ТК. К ПП можно подключить до 4 БВИ. При подключении к ПП четырех БВИ в систему можно записать до 224 ТК. Дальность передачи радиосигналов в условиях прямой видимости достигает 5000 м. Реальная дальность передачи зависит от наличия препятствий распространению радиоволн, интенсивности радиопомех. К приёмнику можно подключить выносную антенну, что позволяет существенно увеличить радиус действия системы, особенно в сложных условиях застройки. При эксплуатации ПП следует иметь в виду, что мощность передатчиков системы невелика, а рабочая частота разрешена к применению для устройств других производителей, поэтому тревожные сигналы могут быть подавлены мощными посторонними радиосигналами или помехами.

Технические характеристики:

• Рабочая частота: 8 частот (литер) в рабочем диапазоне частот 868 – 868,2 МГц.
  • Примечание. Каждая конкретная система работает в определённом поддиапазоне в пределах указанной полосы частот (на так называемой «частотной литере»). Всего имеется 8 частотных литер. Частотная литера ПП задаётся установкой перемычек «0», «1», «2» на плате. Номинальная излучаемая мощность: 10 мВт/50мВт
• Информационная ёмкость: 224 тревожные кнопки
• Интерфейс: RS-485
• Напряжение питания: от 10 В до 15 В
• Ток потребления: не более 150 мА
• Диапазон рабочих температур: от -20 до +40°С
• Габаритные размеры (без антенны: 75х120х33  мм
• Масса: 100 г
