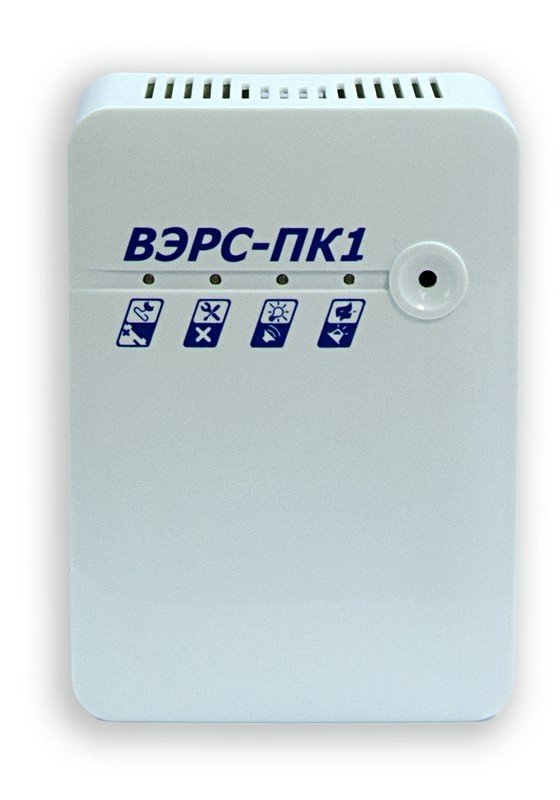

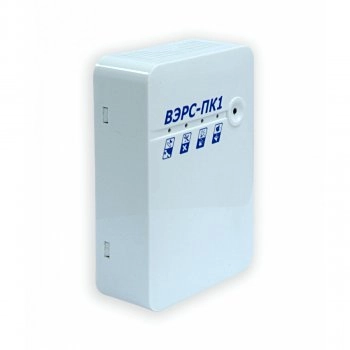

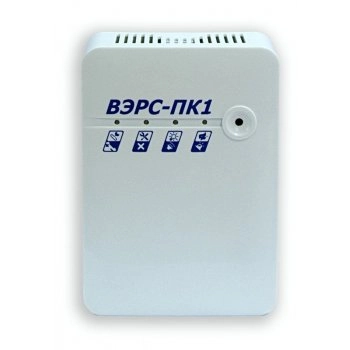

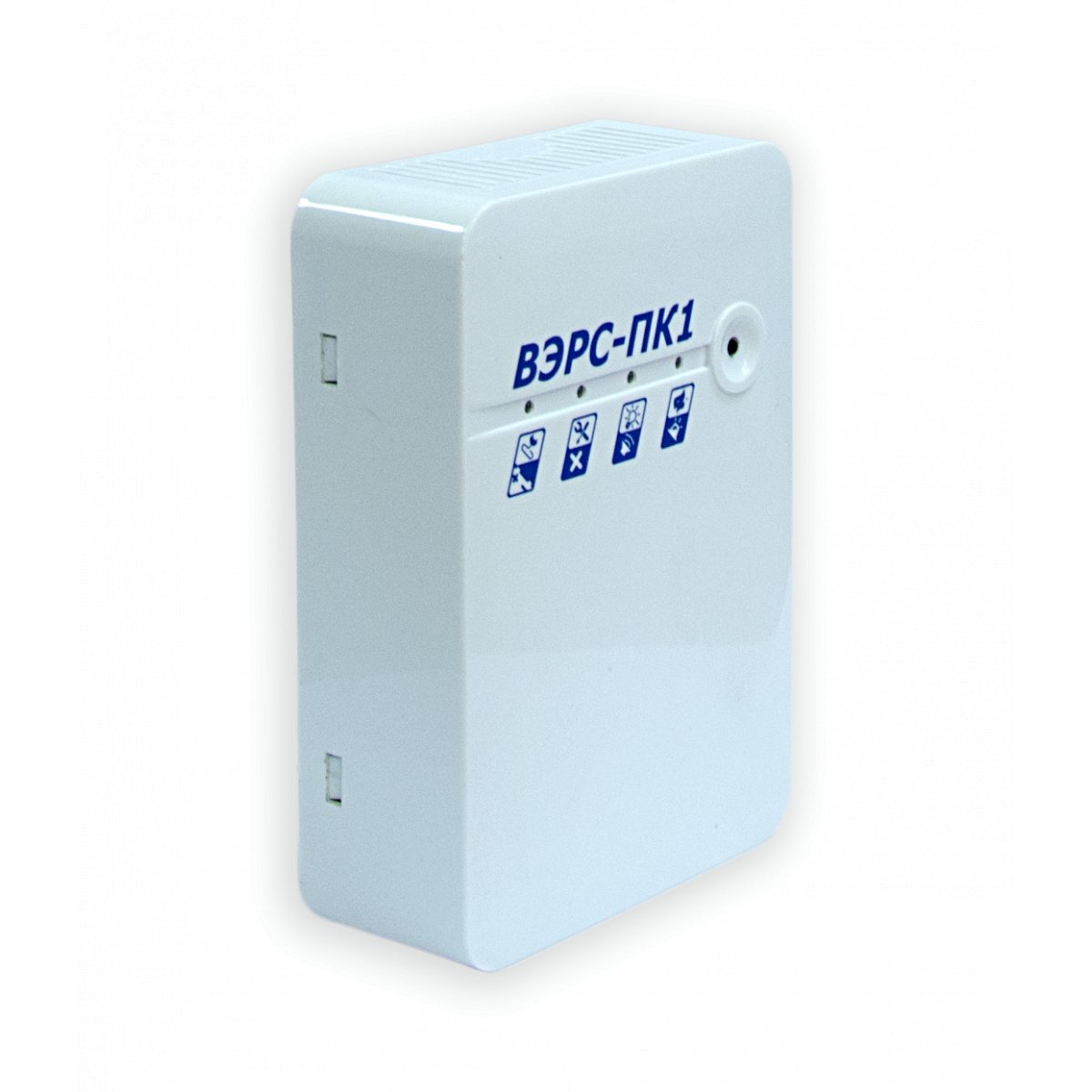

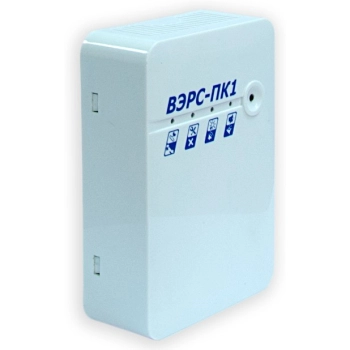

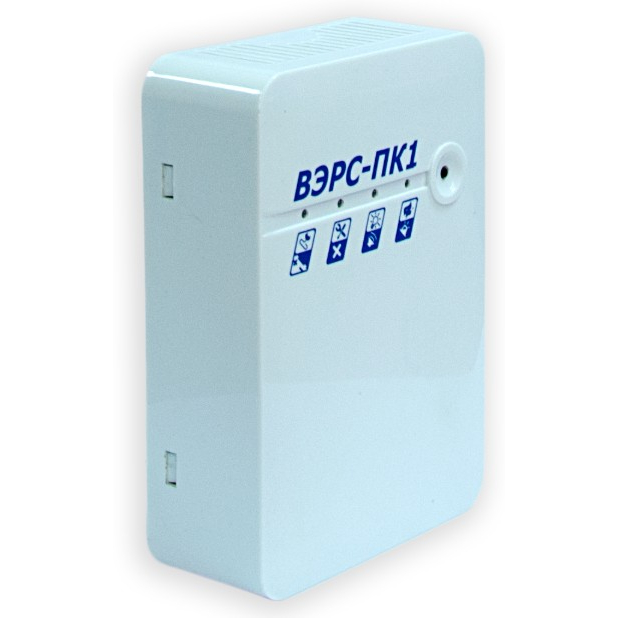

ВЭРС-ПК 1ТМ-01 версия 3.2 Прибор приемно-контрольный охранно-пожарный.

Параметры линий связи с пожарными (охранными) извещателями (ШС)

Количество ШС, подключаемых к прибору, шт:

1

Тип и построение поддерживаемых шлейфов сигнализации

Неадресные Радиальные

Максимальное количество пожарных извещателей:

- подключаемых в ШС прибора, шт

32, не более

Напряжение на клеммах для подключения ШС:

- в дежурном режиме, В

18,5 … 19

- при разомкнутом состоянии ШС, В

21 … 26

Максимальный ток на клеммах ШС:

- для токопотребляющих извещателей, мА

3 ± 0,2

- при замкнутом состоянии ШС, мА

20±2

Сопротивление утечки между проводами ШС:

- для охранного ШС, кОм

20, не менее

- для пожарного ШС, кОм

50, не менее

Сопротивление выносного резистора, кОм

7,5 ± 5%

Максимальное сопротивление ШС без учета выносного элемента, Ом

220, не более

Суммарное сопротивление линии связи с пожарными извещателями, при котором регистрируется её неисправность, кОм

Менее 0,22 Более 25

Время реакции на нарушение шлейфа, мсек

50, 300, 3000

Задержка опроса ИП при верификации, сек

30, 60, 120

Задержки для охранного ШС (опционально):

- задержка взятия на охрану для тактики «с задержкой на выход и вход» и «задержка с открытой дверью», сек

15, 30, 45, 60

- задержка включения выносного звукового оповещателя (сирены) при нарушении ШС, сек

0, 15, 30, 60

Параметры питания прибора

Питание прибора: - от сети переменного тока частотой (50±1) Гц, В - от аккумулятора, В

  135…242 12 ± 15 %

Номинальная емкость (габаритный размер) встраиваемой аккумуляторной батареи 12В, А*ч, (ШхГхВ, мм)

1,2 (99х58х43)

Макс. мощность, потребляемая прибором от сети переменного тока, ВА

5, не более

 Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А

0,05, не более

Время работы прибора от АКБ при пропадании сетевого напряжения:

- в дежурном режиме без внешней нагрузки по 12В, час

24, не менее

- в режиме тревоги при полной нагрузке по 12В, час

3, не менее

Напряжение на АКБ, при котором отключается прибор, В

10 ..10,2

Минимальное напряжение на аккумуляторе, при котором прибор осуществляет его заряд, В

9,5

Параметры внешней нагрузки прибора

Напряжение, выдаваемое прибором на внешнюю нагрузку, В

12 ± 2

Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ) , А

0,5, не более

Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), А

0,7, не более

Количество встроенных выходов управления оповещением, шт

2

Максимальный ток по каждому выходу оповещения «-С», «-Т» в кратковременном режиме (не более 5 мин.), А

0,7, не более

Максимальный ток по выходу оповещения:

- «-С», в постоянном режиме, А

0,5, не более

- «-Т», в постоянном режиме, А

0,3, не более

Параметры встроенных реле прибора

Количество встроенных реле прибора, шт:

2

Параметры реле ПЦН

- напряжение переменного тока, В

120, не более

- напряжение постоянного тока, В

24, не более

- ток, А

2, не более

Прочие параметры прибора

Максимальное время реакции прибора на любой входящий сигнал (активация внешнего подключенного устройства или изменение состояния внешней входной или выходной линии/цепи), с

3, не более

Длительность звучания внутреннего звукового сигнализатора и внешнего звукового оповещателя:

- в режиме «Тревога», мин

5

- в режиме «Пожар»

Неогранич.

 Уровень зв. давления, оказываемого встроенным звуковым сигнализатором на расстоянии 1 м от прибора, дБ

60, не менее

Макс. количество ключей ТМ, записываемых в прибор:

- для управления ШС, шт

254

- для управления дублирующим оповещением, шт

1

Эксплуатационные параметры и условия работы прибора

Прибор обеспечивает требования электромагнитной совместимости по ГОСТ Р 53325

    Напряжение помех, создаваемых прибором в проводах и токопроводящих конструкциях не превышает значения нормы УК1 по ГОСТ Р 50009. Напряженность поля помех, создаваемых прибором в пространстве, не превышает значения нормы ИП1 по ГОСТ Р 50009.

    Прибор устойчив к воздействию электромагнитных помех, распространяющихся в пространстве и соответствует нормам УП1 (степень жесткости 2) и УП2 по ГОСТ Р 50009 при качестве функционирования по ГОСТ 29073 и ГОСТ 29280.

  Время технической готовности к работе, с

20, не более

  Максимальный срок службы прибора, лет

10

  Вероятность безотказной работы (за 1000 ч)

0,98

Степень защиты от воздействия окружающей среды

IP20

Класс прибора по ГОСТ Р 51179-98 (МЭК 870-2-1-95)

VR3

Условия эксплуатации:

- диапазон рабочих температур (без АКБ), °С

-30…+50

- относительная влажность при температуре окружающего воздуха 25 °С, %

до 98

Климатическое исполнение

УХЛ3

Габаритные размеры прибора, мм

116х164х49, не более

Масса прибора без аккумулятора, кг

0,34, не более

Минимальные рекомендованные характеристики монтажного шкафа или бокса, предназначенного для применения с прибором.

Минимальные рекомендованные размеры, мм

270х210х140

Материал изготовления корпуса

Сталь

Толщина корпуса

 1 мм, не менее

Тип окраски

КМ0, негорючая

Цвет окраски (рекомендованный)

RAL3020

Климатическое исполнение

УХЛ3

Наличие замка

Обязательно

Наличие окна

Допускается
