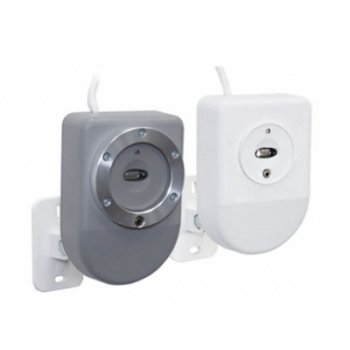

Спектрон-601-Exm-С Извещатель пожарный пламени взрывозащищенный

ПАРАМЕТРЫ ВЗРЫВОЗАЩИЩЕННЫХ ИЗВЕЩАТЕЛЕЙ

Спектрон-601-Exm-С - вид взрывозащиты «герметизация компаундом». Маркировка взрывозащиты 1Ex mb IIC T6 Gb X позволяет применять извещатель во взрывоопасных зонах закрытых объектов и наружных установок. Класс взрывоопасных зон  «1» и «2».

Для подключения извещателя с видом взрывозащиты «герметизация компаундом» не требуется искробезопасная цепь.  Шлейфы прокладываются с учетом требований ПУЭ (раздел 7.3) к электропроводкам во взрывоопасных зонах.

Для подключения извещателя с видом взрывозащиты «герметизация компаундом» не требуется искробезопасная цепь.

ОБЩИЕ ПАРАМЕТРЫ ОБЩЕПРОМЫШЛЕННЫХ И ВЗРЫВОЗАЩИЩЕННЫХ ИЗВЕЩАТЕЛЕЙ

Извещатели серии Спектрон-601-С сверхвысокоустойчивы к тяжелым оптическим помехам. Определяют ручную дуговую и аргоновую сварку, как ложные помехи

Рекомендуются к применению в системах пожарной сигнализации и системах пожаротушения  на закрытых объектах  и открытых установках

Корпус извещателей  Спектрон-601-Exm-С выполнен из высокопрочного АBS-пластика

Дальность обнаружения пламени соответствует 1 классу по ГОСТ Р 53325-2012 – 25 метров по ТП5 и по ТП6

Для объектов со сложными условиями эксплуатации предусмотрено переключение чувствительности извещателя «Далеко/близко». Дальность обнаружения в режиме «Далеко»– 25 м, в режиме «Близко»  - 12 м

Угол обзора извещателей серии Спектрон-601-С сохраняется в вертикальной, горизонтальной и всех наклонных плоскостях,  и соответствует 100º

Минимальное время срабатывания, секунд

Переход извещателя из режима «Пожар» в режим «Дежурный» производится снятием питания на время не менее 2 сек

Для автоматического перехода извещателя из режима «Пожар» в режим «Дежурный»  активировать  функцию «Контроль источника воспламенения» в сервисном меню извещателя

Температурный диапазон работы извещателя  от -40 до +70 ºС

В модификациях извещателей пламени Спектрон-601-С индекс "E" обозначает индивидуальную настройку под конкретный объект со сложными условиями эксплуатации

Извещатель пламени "Спектрон"

601-Exm-С

Подключение

2-проводные ШС

4-проводные ШС

Самоконтроль

Есть

Степень защиты оболочкой по ГОСТ 14254

IP68

Вид взрывозащиты

Exm

Рекомендованные производителем монтажные коробки для подключения извещателя

Взрывозащищенные коробки

Ехе или Ехd

Для удобства проектирования применяется специализированная программа Спектрон-ОПС-AutoCAD

Параметры

Значение

Маркировка взрывозащиты

Спектрон-601-Exm-С

1Ex mb IIC T6 Gb X

Материал корпуса

Спектрон-601-Exm-С

ABS-пластик

Устойчивость к работе 1 поста электродуговой сварки на расстоянии, м

3

Устойчивость к работе 1 поста аргоновой сварки на расстоянии, м

3

Устойчивость к прямому свету лампы накаливания, лк

2000

Устойчивость к прямому свету люминесцентной лампы, лк

7000

Устойчивость к фоновой освещенности, создаваемой прямым и отраженным солнечным излучением, не менее, лк

95000

Угол обзора, градусов

100

Минимальное время срабатывания, секунд

3, 10*, 15, 22

Спектральная чувствительность, нм

ИК-канал

УФ-канал

4300

185 ÷ 260

Дальность обнаружения, м

ТП5

ТП6

25

25

Ток потребления в режиме "Дежурный", мА

2-х пров. подключение

4-х пров. подключение

0,55

5

Ток потребления в режиме "Пожар", мА

2-х пров. подключение

4-х пров. подключение

3 ÷ 15

30

Температурный диапазон, ºС

–40 ÷ +70

Напряжение питания извещателя, В

9 ÷ 28

Время восстановления извещателя, сек

2

Подключение

2-х и 4-х проводное

Степень защиты оболочкой по ГОСТ 14254, не ниже

Спектрон-601-Exm-С

IP68

Функция самоконтроля

Есть

Функция автоматического перехода из режима «Пожар» в режим «Дежурный»

Есть

Функция изменения чувствительности «Далеко/близко»

Есть

Встроенные реле «Пожар», «Неисправность»

Есть

Нагрузочные характеристики контактов реле, В/мА

30/100

Габаритные размеры, мм

69х103х120

Масса, не более, грамм

Спектрон-601-Exm-С

200
