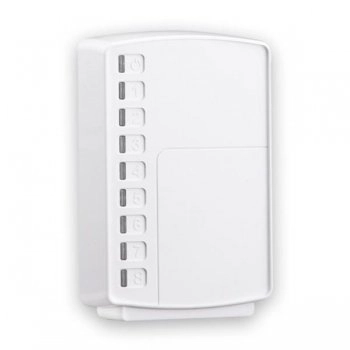

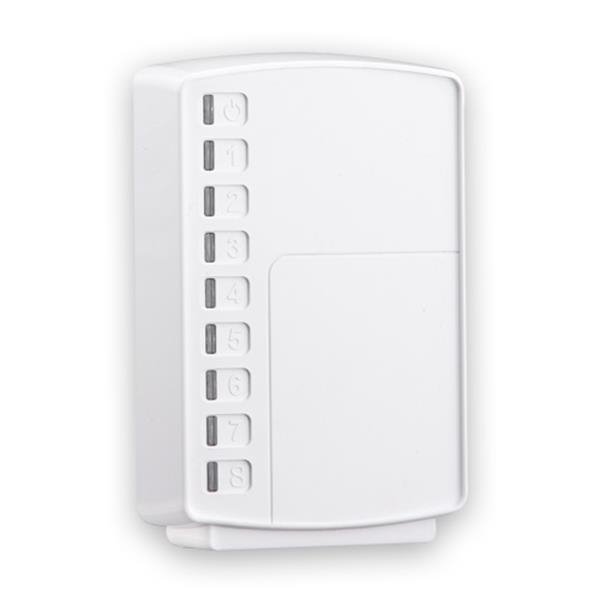

Астра-861 модуль индикации

Модуль выносных индикаторов состояния до 8 ШС

Астра-861 модуль индикации

Назначение

Выдача извещений на 8 светодиодных индикаторов по командам управляющего устройства.

Особенности

• автоматическое определение типа подключенного управляющего устройства;

• двухцветная индикация извещений, состояния модуля индикации и управляющих устройств;

• звуковое сопровождение извещений;

• отключение звукового сигнализатора перемычкой;

• возможность обновления программного обеспечения.

Основные данные

• типы поддерживаемых управляющих устройств:
  - ППКОП Астра-812, Астра-812М системы Астра-РИ-М,
  - ППКОП Астра-812 системы Астра-РИ,
  - РПУ Астра-РИ-М,
  - РПУ Астра-РИ,
  - ППКОП Астра-712/х в режиме "Ведущий";

• в линии расширения должно функционировать только одно управляющее устройство;

• одновременное функционирование до 6 модулей индикации, подключенных по линии расширения;

• источниками извещений могут быть:
  - радиоканальные извещатели системы Астра-РИ-М через РПУ Астра-РИ-М в автономном режиме,
  - ШС РПД Астра-РИ через РПУ Астра-РИ,
  - ШС ППКОП Астра-712/х, работающих совместно с РПД Астра-РИ, через РПУ Астра-РИ,
  - ШС ППКОП Астра-712/х в режиме "Ведущий",
  - разделы ППКОП Астра-812, Астра-812М системы Астра-РИ-М,
  - объекты ППКОП Астра-812 системы Астра-РИ;

• светодиодные индикаторы одного модуля отрабатывают извещения от 8 источников извещений. При включении в линию расширения более одного модуля индикации, требуется установка номера модуля для привязки к соответствующей группе из 8 источников извещений. Задание номера модуля индикации осуществляется перемычкой.

• типы извещений зависят от типа управляющего устройства;

• приоритет извещений;

• извещения отрабатываются до восстановления источника, кроме случая, когда на РПУ Астра-РИ-М установлен режим "Память тревоги".
