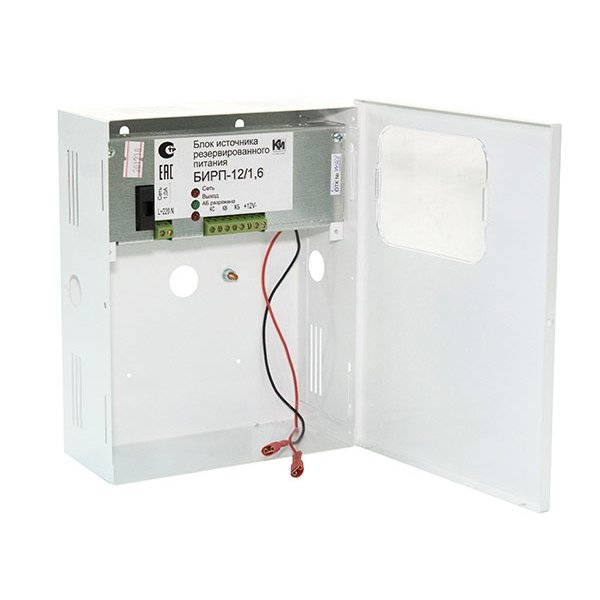

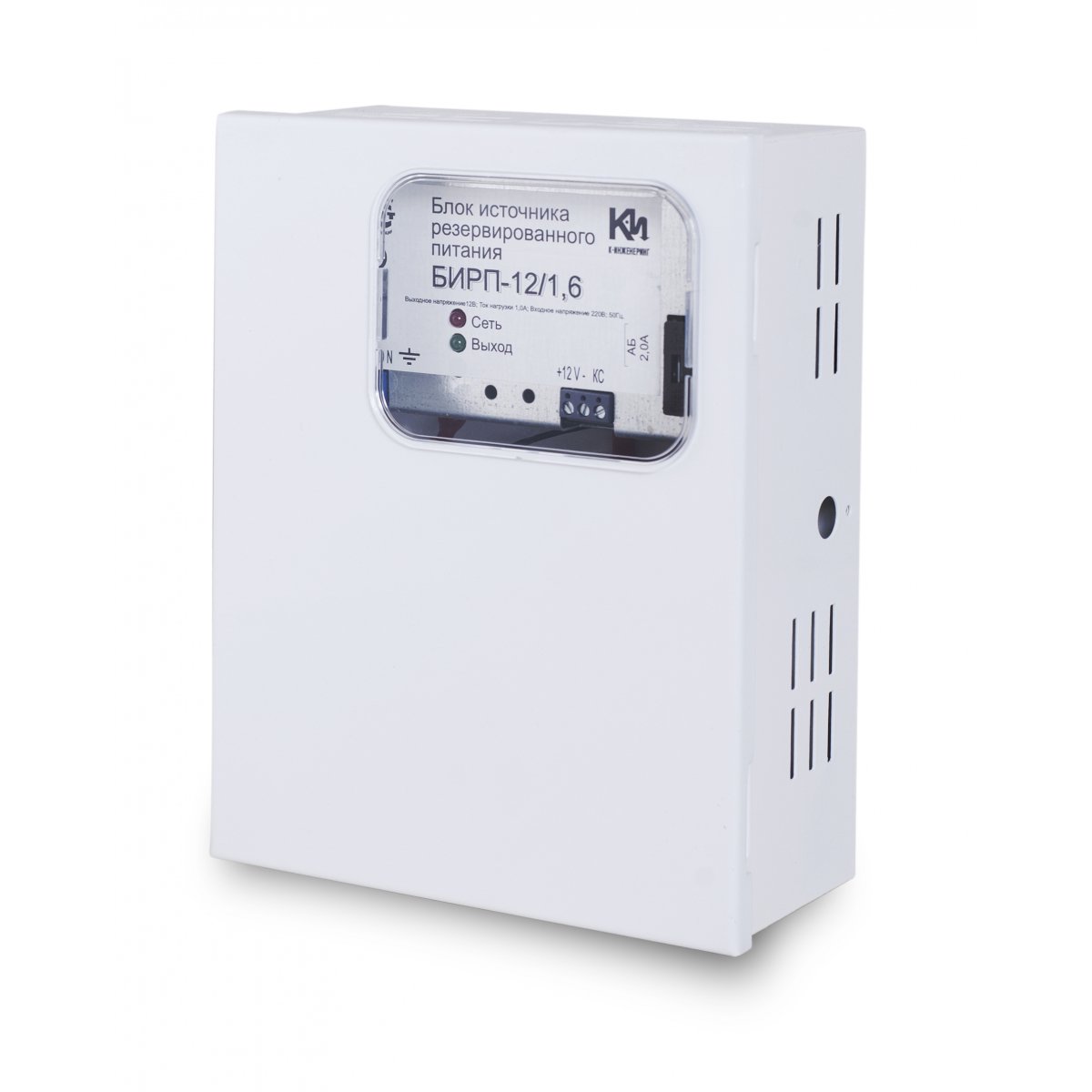

Блок источника резервированного питания 12 В; 1,6 А, кратковременно до 1,7 А; под АКБ 7,0 Ач;
Назначение: блок источника резервированного питания предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи. При отсутствии напряжения в сети переменного тока 220В 50Гц блок автоматически обеспечивает питание электропотребителей от устанавливаемой в него аккумуляторной батареи.
Основные особенности БИРП-12/1.6:
Основные функции:
Технические характеристики:
Напряжение на выходе канала нагрузки, В (при работе от основного источника) |
13,7±0,12 |
Напряжение на выходе канала нагрузки, В (при работе от резервного источника) |
10,0-13,7 |
Номинальный ток нагрузки, А |
1,6 |
Максимальный кратковременный ток нагрузки, А (180 сек.) |
1,7 |
Пульсация выходного напряжения, мВ |
24 |
Диапазон допустимых отклонений сетевого напряжения, В |
150-265 |
Потребляемый от сети ток при номинальных выходных параметрах, мА, не более |
150 |
Емкость устанавливаемой АБ, Ач (в комплект не входит) |
7,0 |
Время работы в резерве при номинальной нагрузке, ч |
4,0 |
Время полного восстановления ресурса АБ, ч |
48,0 |
Напряжение защитного отключения АБ, В |
10,0 - 11,1 |
Параметры выходов «КС», «КБ», «КВ» |
«оптореле», 60 В, 100 мА макс. |
Помехоустойчивость (по ГОСТ Р 53325-2012) |
2-я степень жесткости |
Степень защиты оболочкой по ГОСТ 14254-96 |
IP 30 |
Габариты, мм |
170 х 220 х 80 |
Масса (без АБ), кг |
1,7 |
При отключении внешнего питания 220вольт аккумулятор разряжается в ноль. Не срабатывает защита от переразряда АБ и не загорается красный светодиод
Здравствуйте,
1. Поставьте заведомо исправную АКБ и проверьте как будет работать с ней или используемую АКБ установите в др. ИБП и посмотрите как будет работать заведомо исправный ИБП с установленной батареей.
2. Напряжение при котором должно происходить отключение АКБ - 10В, можно попробовать измерить тестером если Напряжение падает меньше 10В и отключения не происходит неисправен ИБП если АКБ садится рангьше падения до 10В - неисправна АКБ
Есть вероятность, что батарея вышла из строя и не держит емкость при разряде быстро падая до 0.
Если АКБ исправна значит неисправен ИБП - нужно отправлять в ремонт.
