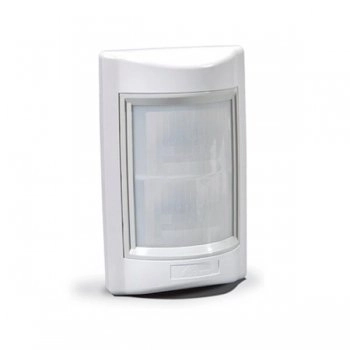

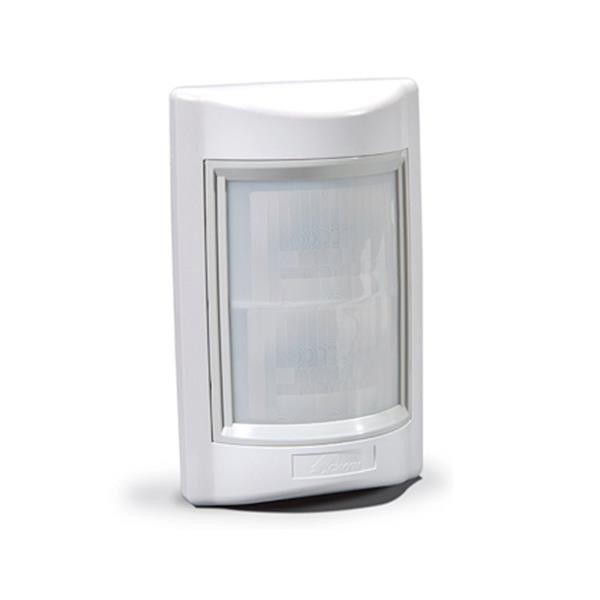

D&D ИК-датчик уличный

  • Код товара: 070-012
  • Производитель: Crow

Уличный ик-датчик, микропроцессор, -30...+50°С, 140°х15 м.

Crow D&D
3004.79 руб.
Рекомендованная цена
2704.31 руб.
Спецпредложение
1 год

гарантии

Вернем 81 рубль

Наличие:Срок поставки уточняйте у менеджеров

Рейтинг: 2.86

Общие сведения:


ИК датчик DD Crow обеспечивает небывалое до сих пор выделение сигналов: микроконтроллер ``ASIC``(интегральная микросхема специального назначения) анализирует сигнал, фиксируемый парными пиродетекторами с двойными элементами, и обеспечивает подавление ложных срабатываний и выявление нарушителя.
ASIC гарантирует постоянную фильтрацию без ухудшения соотношения сигнал/шум, используя при обработке встроенный аналоговый умножитель и сигнальный процессор.
ASIC обеспечивает режим автотестирования на каждой операции для гарантии полноты функционирования датчика движения.
ASIC обеспечивает максимальную защиту от электромагнитного и радиоизлучения.
ИК датчик DD Crow обладает способностью компенсировать температуру в обоих направлениях в диапазоне от -20 до +50, всегда определяя наличие человека, в то время как для большинство прочих детекторов задача выявления человека при температуре окружающей среды близкой к температуре человеческого тела, является непосильной.
ИК датчик DD Crow выявляет нарушителя независимо от направлении его движения в охраняемой зоне.
ИК датчик движения DD Crow обеспечивает полный мониторинг защищаемой зоны при постоянной самонастройке на coстояние обстановки.

Место установки ИК датчика движения DD Crow:

Хотя ИК датчик DD Crow обеспечивает уникальную устойчивость и помехозащищенность, при его установке необходимо придерживаться определенных правил. Детектор движения несколько более чувствителен к движению поперек своих лучей зрения, чем к передвижению к детектору и от него. Не пытайтесь с помощью высоты установки и расположения получить зону охраны большую, чем расчетная. Надо использовать имеющиеся элементы, чтобы обеспечить стабильный фон, направляя детектор на стены и жесткие непрозрачные изгороди. Несмотря на то, что ИК датчик движения DD Crow может работать в экстремально сложных условиях, при установке не рекомендуется:
- Направлять датчик на прямой солнечный свет.
- Направлять на отражающие поверхности, такие, как бассейн, блестящие окрашенные поверхности, лужи и т.п.
- Монтировать на нагревающиеся поверхности, (черные стены), металлические ворота и загражденья, горячие трубы и т.д.
- Располагать/направлять датчик движения на поверхности, которые могут быстро менять температуру.
- Располагать вблизи источников воздушных потоков.
- Располагать датчик над окнами и дверями
Внимание!
При наличии мелких животных датчик движения DD Crow устанавливается на высоте от 2.1 м и более (максимально до 3 м).

Установка детектора:

1. Снять внешнюю крышку, открутить 4 винта, крепящих внутреннюю крышку с линзами, снять внутреннюю крышку. Отжать правую стенку (сo шкалой калибровки) и осторожно вынуть плату.
2. В задней крышки (основании) проделать монтажные отверстия в соответствии с выбранным вариантом установки прибора. Монтажные отверстия с винтами должны быть загерметизированы силиконовым герметиком.
3. Пропустить провод в специальное отверстие в нижней части нижней крышки (и только в него).
4. Вернуть на место плату - левую часть (без шкалы калибровки) зафиксировать между двумя выступами и направляющей на левой части нижней крышки, а затем аккуратно вдавить правую часть (шкала на плате к риске на корпусе).

Подключение к контактной колодке:

Контакт 1 - помеченный ``-``(GND), подключить к отрицательному выходу источника постоянного тока (8,6 VDC-16VDC) или «массе» на контрольной панели.
Контакт 2 - помеченный ``+ ``, подключить к положительному выходу источника постоянного тока (8,6 VDC- I6VDC) на контрольной панели.
Контакт 3 и 4 - ``TAMPER``если требуется функция защиты от несанкционированного доступа, подключить эти выходы к постоянно охраняемой, нормально замкнутой зоне контрольной панели. При попытке открытия детектора на контрольную панель немедленно передается сигнал тревоги.
Контакт 5 - ``С ``подключение центрального выхода реле, используется совместно с контактом 6 и 7.
Контакт 6 - ``NС ``нормально замкнутый выход реле сигнализации. Подключается совместно с контактом 5 к нормально замкнутой зоне контрольной панели.
Контакт 7 - ``NO ``нормально разомкнутый выход тревожного реле. Детекторы, у которых он задействован, поставляются только по специальному заказу. Обыкновенно этот выход не подключен и может использоваться например, для соединения оконечного резистора с проводом.
Контакт 8 - ``М ``(память)

Использование памяти:

Память позволяет при помощи светодиода фиксировать источник тревоги в шлейфе. При подаче +12В (постановка) на контакт 7 память переходит в активный режим, в котором запоминает изменения состояния датчика. При изменении напряжения на контакте 7 с +12В на 0В (снятие) информация выводится на светодиод. Для сброса памяти необходимо снова подать на контакт 7 +12В, затем 0В. Если используется этот вывод, то переключатель SW2 не оказывает действия на работу светодиода. Вход памяти не влияет на работу выходного реле.

Настройка детектора:

Переключатель DIP 1- настройка на обстановку.
ON - нестабильная, сложная обстановка с воздушными потоками или при наличии мелких животных
OFF (вниз) - нормальная, стабильная обстановка с невысоким риском ложных срабатываний.
Переключатель DIP2-включение/выключение светодиода ОN (вверх)-выключен OFF (вниз) - включен

Технические характеристики


Возможности
Счет импульсов1 или авто
Защита от р/ч излучения30в/м , 10-1000МГц
Защита от э/м излучения50000в
ТамперНЗ
Зона детекции15
Угол охвата104
Пироэлементдва двойных
Регулировки чувствительностиесть
Линзадве оптические системы
Микропроцессорная обработка сигналаесть

Разъемы

ВыходыТревожный НЗ

Электрические
Напряжение питания, вольт8.6-16
Ток потребления, mAОжидание - 13. Тревога - 8.5

Физические
Габариты, мм135х85х43.4
Рабочие температуры, °С-20 +50
Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Сертификаты и паспорта:
    Консультации по оборудованию

    Задайте вопрос специалисту о D&D ИК-датчик уличный


    Вопрос от: Махач

    Добрый день.Скажите пожалуйста с какой линзой поставляеться датчик.И на какую длину он действует с этой линзой?

    • Ответил: Алексей Ельников

      Здравствуйте. К нам на склад поступают D&D только с объемной линзой. Дальность обнаружения 12...15 м.


    Вопрос от: peter peter

    У этого датчика идут три сменные линзы.Есть ли эти линзы в продаже.Например шторка.

    • Ответил: Алексей Ельников

      Здравствуйте. Обратитесь к менеджеру Павлову Алексею. Он работает с поставщиком.


    Вопрос от: Санат Жакупов

    так все таки какой диапозон рабочей тмпературы???? В ОДНИХ МЕСТАХ ПИШУТ -20 В ДРУГИХ -30?

    • Ответил: павлов сергей

      В паспорте - эксплуатация от -20 до +50. В Питерском климате круглый год работают, даже воробъёв засекают!


    Вопрос от: павлов сергей

    еще1? ddcrow уличный датчик но его надо прятать от солнца,от ветра. что делать если все стороны куда необходимо его направлять- солнечные

    • Ответил: Алексей Ельников

      От ветра прятать не стоит, а вот защитить от солнышка козырьком рекомендую


    Вопрос от: павлов сергей

    встретилось несоответствие - в общем списке датчиков указан угол охвата 140 градусов, а в технических характеристиках -104 ? подскажите какая цифра правильная

    • Ответил: Алексей Ельников

      Спасибо за замечание - ипсправили. Правильное значение - 104 градуса.


    Вопрос от: Яныгин Алексей

    Здравствуйте! Как датчик будет реагировать на животных и птиц? В инструкции ничего про иммунитет не сказано!

    • Ответил: Бялый Михаил

      При наличии мелких животных датчик движения DD Crow устанавливается на высоте от 2.1 м и более (максимально до 3 м).
