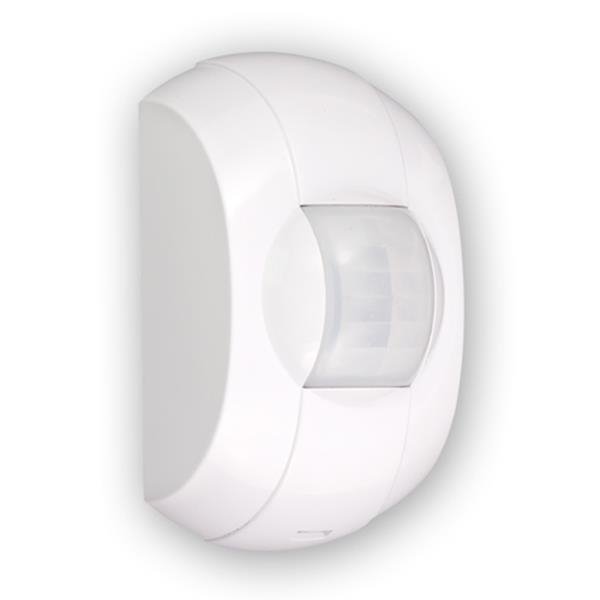

Астра-531 исп.ИК (ИО 309-28) извещатель охранный инфракрасный поверхностный

ИК пассивный датчик, поверхностный, миниатюрный, 5м, 30 град, микропроцессор, температурная компенсация, память тревоги, регулировка обнаружит. способности

Назначение

Обнаружение проникновения в охраняемое пространство и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.

Основные данные

• поверхностная зона обнаружения (линза - "штора");

• антисаботажная зона отсутствует;

• миниатюрный корпус;

• микропроцессорный анализ сигнала;

• температурная компенсация;

• дополнительная защита металлическим экраном от электромагнитных помех;

• режим "память тревоги”;

• контроль вскрытия корпуса;

• контроль напряжения питания;

• устойчивость к внешней засветке не менее 6500 лк;

• оптоэлектронное реле;

• комплектация шариковым кронштейном.

Технические характеристики:

Условия эксплуатации:

Информативность

• "выход на дежурный режим";

• "норма";

• "тревога";

• "тревога в режиме "память тревоги";

• "вскрытие";

• "напряжение питания ниже допустимого".

Принцип действия извещателя основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение "Тревога" размыканием выходной цепи оптоэлектронного реле.

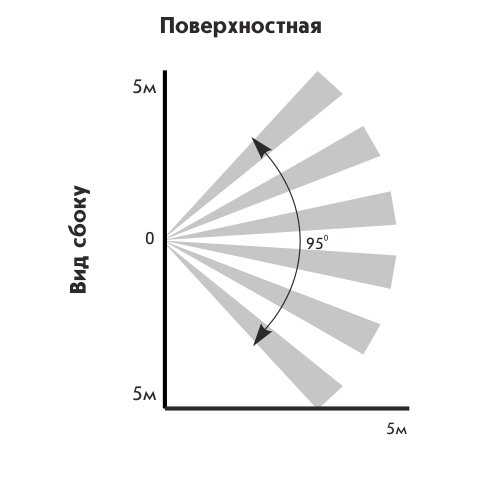

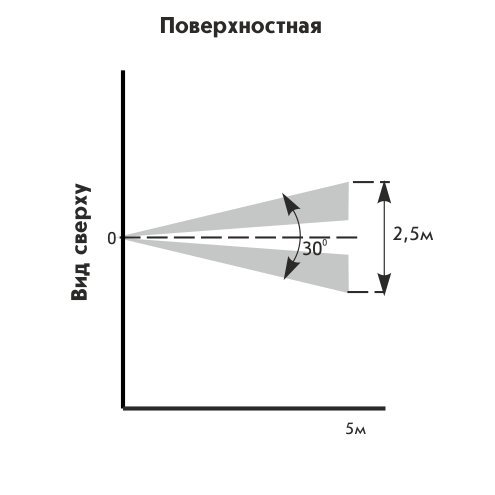

Зона обнаружения:
