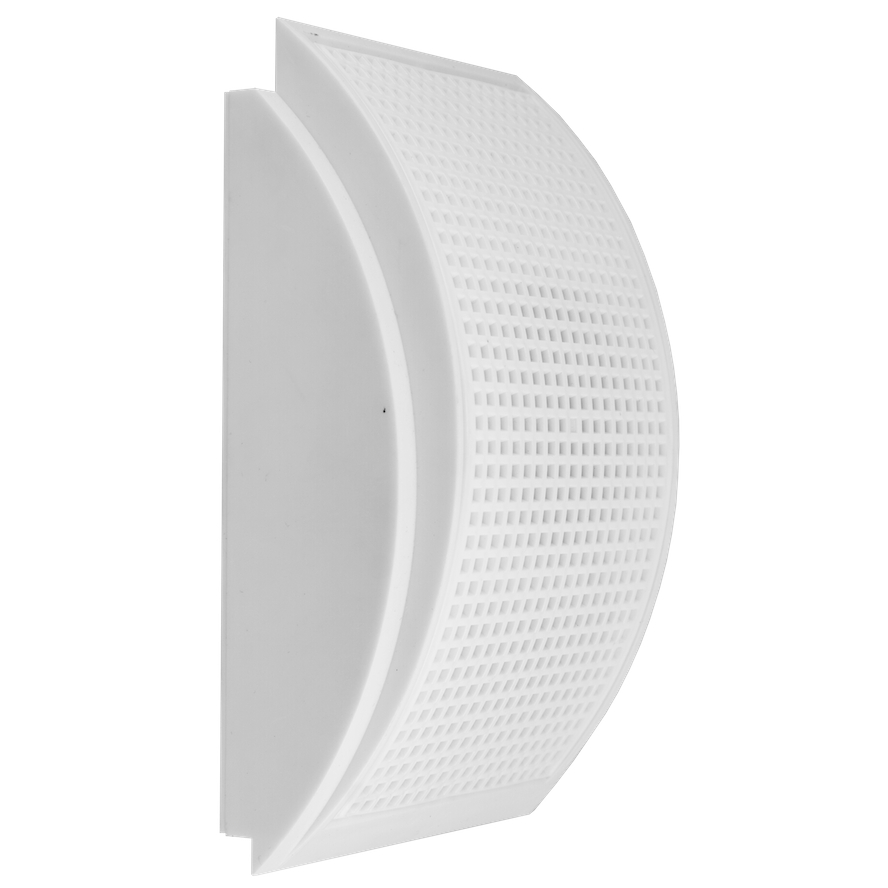

Соната-У колонка с усилителем настенная

Активный речевой оповещатель, подключается к линейному выходу речевого оповещателя «Соната М» (М-Д, М-Б). Максимальное кол-во Сонат-У, подключенных к Сонате-М - 25шт. 12В, 150мА, 3 Вт, 84±7 дБ, 218х135х64мм, 0.5кг, -10..+50С, IP 41. Настенное исполнение

Предназначена для работы в составе систем пожарного оповещения. Подключается к линейному выходу оповещателей Соната-М, Соната-Д. Настенное исполнение.

Технические характеристики:

- напряжение питания, В 12

- потребляемый ток, мА 150

- номин. выходн. мощность, Вт 3

- диапазон частот, Гц 200-5000

- габаритные размеры, мм 220х135х55

Вариант 1 (включение одного оповещателя «СОНАТА-М»:

- подключить питание к соответствующим клеммам оповещателя (красн. «+», черн. «-»);

- оповещатель готов к работе.

Вариант 2 (включение одного оповещателя «СОНАТА-М» с одним или более оповещателями «СОНАТА-У»:

- подключить линейный выход оповещателя «СОНАТА-М» к входу оповещателя «СОНАТА-У» (см. рис. 1), для уменьшения уровня помех

рекомендуется использовать экранированный провод (при подключении соблюдайте полярность – красная клемма «+», черная «-»);

- подключить питание к соответствующим клеммам оповещателей (красн. «+», черн. «-»);

- оповещатель готов к работе.

Вариант 3 (включение одной группы оповещателя «СОНАТА-М» и «Соната-У» с возможностью контроля управляющей и

питающей линий оповещателей) (см. рис. 2).

Рис.1
