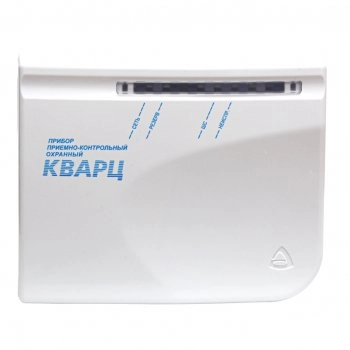

КВАРЦ 1В Прибор приемно-контрольный охранный на 1 шлейф

1ШС, напряжение в шлейфе сигнализации18±2 В, суммарная токовая нагрузка в шлейфе1,5 мА, встроенный звуковой сигнализатор с возможностью отключения, управление ключами TouchMemory, контроль линии управления, два выхода звукового и светового оповещателей с контролем, два выхода оптореле, два выхода питания извещателей (один отключаемый), напряжение питания 187...242 В, под аккумулятор 12 В / 1,2 Ач, степень защиты оболочкой IP41, диапазон рабочих температур -30...+55град. С, габаритные размеры 185×150×55 мм

Сибирский Арсенал КВАРЦ-1В
2134.07 руб.
Рекомендованная цена
1855.00 руб.
Спецпредложение
1 год

гарантии

Вернем 56 рублей

Наличие:На складе в Москве: ул. Ак. Арцимовича: 1 шт.

Рейтинг: 3.67

Одношлейфный приемно-контрольный прибор «Кварц» используется для автономной и централизованной охраны.

Основные возможности:

  • Прибор работает в качестве охранной сигнализации, с токопотребляющими извещателями с напряжением питания 10-25 В. Для питания извещателей есть отдельный выход 12 В, защищённый от короткого замыкания.
  • Извещения на пульт центральной охраны (ПЦН) передаются по двум линиям.
  • Прибор ставится на охрану и снимается с охраны с помощью электронных ключей ТМ. Режим работы выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора. Выходы для подключения оповещателей релейные.
  • Шлейф сигнализации (ШС) «Кварца» работает в режиме автовозврата — если в тревожном режиме после окончания сигнала звукового оповещателя прибор обнаружит, что ШС снова находится в нормальном состоянии, он продолжит контроль состояния шлейфа, при этом индикатор «ШС», линии ПЦН и внешний световой оповещатель остаются в режиме тревоги. При повторных нарушениях ШС звуковой оповещатель включается только на 30 с.
  • Корпус прибора из пластика ABS помимо привлекательного внешнего вида обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Прибор имеет светодиодные индикаторы состояния «ШС», «Неисправность», «Сеть» и «Резерв». Эти индикаторы отображают информацию о состоянии прибора, сигнализируют о постановке на охрану и снятии прибора с охраны, о срабатывании извещателей и о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения и о разряде аккумулятора.

Основные особенности:

  • Один шлейф охранной сигнализации (ШС).
  • Выдает сигнал тревоги при нарушении на объекте на ПЦН.
  • Обеспечивает автономную охраны при питании от сети переменного тока или акку¬мулятора с выдачей сигна¬лов тревоги на внешние звуковой (сирена) и све¬товой (лампа) оповещатели.
  • Отключаемый контроль линий светового и звукового оповещения на обрыв и короткое замыкание.
  • Три стандартные тактики работы.
  • Прибор передает извещения «Тревога» и «Неисправность» на пульт централизованного наблюдения по двум каналам (ПЦН1 и ПЦН2) размыканием контактов реле.
  • Отключаемый контроль соединительной линии считывателя Touch Memory.
  • Встроенный звуковой индикатор с возможностью отключения.
  • Тип выходов для подключения световых и звуковых оповещателей — «открытый коллектор».
  • Номинальное сопротивление оконечного резистора ШС — 7,5 кОм.
  • Прибор работает в дежурном режиме от АБ при отсутствии внешних потребителей не менее 24 ч.
  • Сигнал тревоги на выходе прибора фиксируется и снимается только переводом прибора из режима охраны в режим «снят с охраны».
  • Постановка/снятие ШС ключами Touch Memory и через универсальный считыватель «Портал». «Портал» работает с ключами ТМ, проксимити-картами, брелоками и цифровыми кодами.
  • Прибор совместим с токопотребляющими извещателями с рабочим напряжением питания постоянного тока в диапазоне от 10 до 25 В.
  • Прибор имеет два независимых выхода 12 В: отключаемый («ПИ») и неотключаемый («+12В»). Отключаемый выход предназначен для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания.
  • При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме напряжением 13,8 ± 0,2 В.
  • Прибор обеспечивает автоматический переход на питание от аккумуляторной батареи при пропадании напряжения сети. Извещение «Тревога» при этом не выдается.
  • При полном отключении питания (220 В + АБ) прибор запоминает состояние ШС.

Технические характеристики:

Количество шлейфов охранной сигнализации

1

Количество извещений

7

Количество идентификаторов (ключей TM, проксимити-карт, брелоков, цифровых кодов)

7

Напряжение на входе ШС при его номинальном сопротивлении

18±3 В

Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более

1,5 мА

Параметры выходов ПЦН («сухой контакт»): напряжение/ток, до

72 В/50 мА

Ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более

100 мА

Ток потребления по неотключаемому выходу «+12В» для питания извещателей и оповещателей, не более

200 мА

Ток потребления внешнего звукового оповещателя 12 В (обязательно наличие в приборе аккумулятора), не более

500 мА

Ток потребления внешнего светового оповещателя 12 В (обязательно наличие в приборе аккумулятора), не более

150 мА

Напряжение питания сети (переменный ток 50 Гц)

187...242 В

Напряжение питания от аккумулятора

11,8...14,0 В

Мощность, потребляемая от сети (с заряженным аккумулятором и без внешних оповещателей) во всех режимах, не более

8 ВА

Номинальная емкость резервного аккумулятора

1,2 Ач (1,3 Ач)

Ток потребления от аккумулятора в дежурном режиме/режиме тревоги (при отсутствии внешних потребителей), не более

40/65 мА

Степень защиты

IP10

Диапазон рабочих температур

-30… 55 °С

Габаритные размеры

185x150x55мм

Масса без аккумулятора, не более

2 кг

Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Сертификаты и паспорта:
    Консультации по оборудованию

    Задайте вопрос специалисту о КВАРЦ 1В Прибор приемно-контрольный охранный на 1 шлейф


    Вопрос от: Станислав

    Здравствуйте! Подскажите можно ли данный прибор "Кварц" ППК, Прибор приемно-контрольный - ставить и снимать с охраны посредствам дистанционного ПУЛЬТА?

    • Ответил: Кузьмин Борис

      Добрый день. КВАРЦ 2В , например, возможно ставить и снимать с охраны с помощью комплекта радиоканального ACS-101


    Вопрос от: Александр

    Какова максимальное расстояние от прибора до ПЦН?

    • Ответил: Шаталов Владимир Иванович

      Здравствуйте! Всё зависит от того каким методом будет осуществлена передача сигнала тревоги до ПЦН, (и сечения провода) : Прибор передает извещения «Тревога» и «Неисправность» на пульт централизованного наблюдения по двум каналам (ПЦН1 и ПЦН2) размыканием контактов реле.


    Вопрос от: николай

    Нужна инструкция на прибор Кварц порядок постановки и снятия с охраны

    • Ответил: Алексей Ельников

      инструкция по ссылке: /images/PPK/doc/kvarz-1_.pdf


    Вопрос от: Александр Петров

    Здравствуйте!Порекомендуйте, пожалуйста, максимально громкую сирену совместимую с этим прибором и какую-нибудь систему СМС оповещения для него.

    • Ответил: Алексей Ельников

      Здравствуйте. Сирена - ПКИ-1 Иволга 12В - http://goo.gl/sZSmOI
      Прибор для оповещения СМС - Trikdis CG5 - http://goo.gl/FdEaUs


    Вопрос от: Артемий Бобров

    здравствуйте.подскажите, возможно ли подключить к нему электромеханический замок. например /prod-7099.html если да, то как?

    • Ответил: Алексей Ельников

      Здравствуйте, нет - подключить замок к нему нельзя. Функцией управление электромагнитным или электромеханическим замком обладает только прибор Гранит-4


    Вопрос от: Алексей Иванов

    Можно ли к прибору подключать одновременно дымовые датчики ИП 212-3СУ и тепловые ИП-101-1А-А3? Или нужно с тепловым типа ИП103—5/4?

    • Ответил: Алексей Ельников

      подключить можно, но придется поиграться с добавочными сопротивлениями (на каждый тепловой и дымовой датчик).


    Вопрос от: Cемен Cтазаев

    какие Карта Proxy подойдут , и какой нужен считыватель??

    • Ответил: Алексей Ельников

      Считыватель - /prod-13588.html
      Карточка - /prod-2008.html


    Вопрос от: Cемен Cтазаев

    Подскажите какие объемные датчики подойдут для этого прибора

    • Ответил: Алексей Ельников

      Подойдут, любый из имеющихся в наличии (зеленая галочка) - /cat55.html


    Вопрос от: Cемен Cтазаев

    подскажите можно ли подключить только магнитно контактные датчики ??

    • Ответил: Алексей Ельников

      Да, можно подключить только герконы
