ИВЭПР-1250С-7 Источники бесперебойного питания. Металлический корпус, U=13,5B, Iном=5А, Iмакс.=5,5А.

Источник бесперебойного питания. Металлический корпус, U=13,5B, Iном=5А, Iмакс.=5,5А. АКБ 7А/ч, Размер 200х220х75мм.

Конструкция ИВЭПР предусматривает его использование в настенном положении. В корпусе изделия предусмотрены отверстия для его крепления и для ввода проводов питания и соединительных линий.
Конструктивно источник питания размещен в металлическом корпусе с открывающейся передней крышкой.

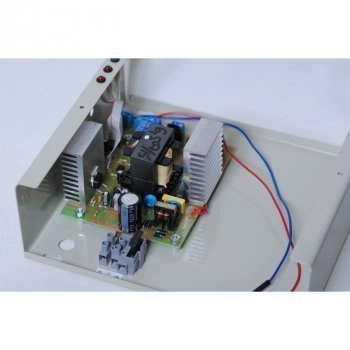

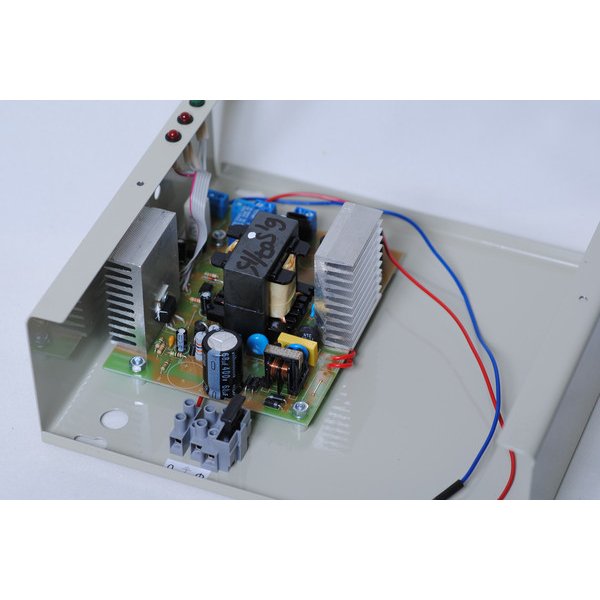

На печатной плате расположены винтовые клеммники X2, X3 для подключения нагрузки и Х4, X5 для подключения аккумуляторов. Клеммник для подключения цепи питания 220В вынесен за пределы платы на выносной разъём. Там же расположен предохранитель сетевой в цепи ~220В FU1 – 3 А.

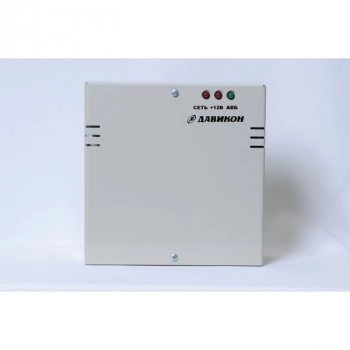

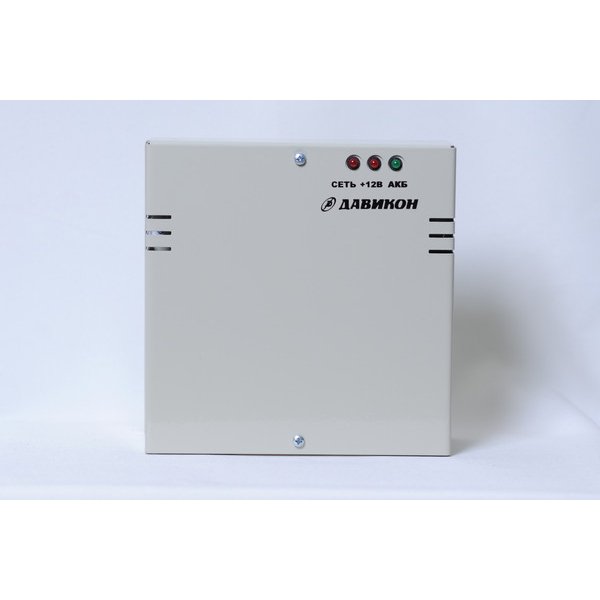

Источник питания имеет на передней панели световые индикаторы:
- «СЕТЬ» «HL1» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит при отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или коротком замыкании выхода. Каждое мигание соответствует попытке восстановить напряжение на выходе. Если неисправность, вызвавшая перегрузку, устранена – напряжение на выходе возвращается к исходному значению, снова подключается аккумулятор;
- «+12В» «HL2» - индикатор красного цвета, индицирует наличие выходного напряжения. Горит ровным светом при наличии выходного напряжения +12В во время питания источника от сети переменного тока или от АКБ, гаснет при перегрузке по току или коротком замыкании в цепи нагрузки, а также при отсутствии АКБ или пропадании сети переменного тока 220В;

- «АКБ» «HL3» - индицирует наличие и исправность аккумулятора и цепи заряда загоранием зеленым цветом. При аварии на АКБ (короткое замыкание в цепи АКБ, глубокий разряд АКБ) или его отсутствии гаснет;
Допускается продолжительное время нахождения источника питания в режиме короткого замыкания или перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает нескольких Вт.
Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого напряжения или, при его отсутствии - вручную, разъединением, а затем снова подключением плюсовой клеммы аккумулятора.
Заряд аккумулятора происходит в буферном режиме током 0,7А.

Технические характеристики:
