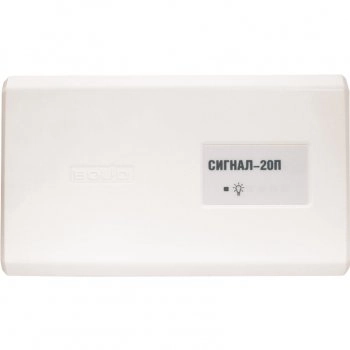

Сигнал-20П (SMD) прибор приемно-контрольный охранно-пожарный на 20 шлейфов

  • Код товара: 088-037
  • Производитель: Болид

Прибор приемно-контрольный охранно-пожарный. Контроль 20 шлейфов, возможность программирования параметров каждого шлейфа для работы в режиме охранной или пожарной сигнализации, фиксация сработок в каждом шлейфе одного и двух пожарных извещателей, выходы управления пожаротушением, наличие интерфейса RS-485, управление от пульта «С2000» или от ПЭВМ Исполнения: металлический или пластмассовый (SMD) корпуса.

Болид Сигнал-20П
3396.00 руб.
Розничная цена
1 год

гарантии

Вернем 102 рубля

Наличие:На складе в Москве: ул. Вольная: > 10 шт. ул. Ак. Арцимовича: 4 шт.

Рейтинг: 4

Предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.

Описание:

  • До 20 радиальных шлейфов сигнализации
  • Программируемый выбор типа шлейфов сигнализации:
    • тип 1: пожарный тепловой двухпороговый
    • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
    • тип 3: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
    • тип 4: охранный
    • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
    • тип 6: технологический
    • тип 7: охранный входной
    • тип 11: тревожный
    • тип 12: программируемый технологический
  • Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
  • Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
  • Программируемые выходы (37 локальных тактик управления)
  • Контроль двух выходов на обрыв и короткое замыкание
  • Два ввода питания: для подключения основного и резервного источников питания

Характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС) 20
Макс. сопротивление проводов ШС без учета оконечного сопротивления 1 кОм для охранных ШС
100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" 20 кОм для охранных ШС
50 кОм для пожарных ШС
Подключаемые к ШС устройства Неадресные охранные и пожарные извещатели с релейным выходом Без ограничений
Неадресные охранные извещатели, питающиеся от ШС с общим током потребления до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС 24 В ÷ 19 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация 1 индикатор отображения режимов
Встроенный звуковой сигнализатор нет
Датчик вскрытия корпуса микроконтакт
Энергонезависимый буфер событий 62 сообщения
Интерфейс RS-485, протокол Орион
Питание прибора от внешнего источника постоянного тока
Напряжение питания 10,2 ÷ 28,0 В постоянного тока
Количество вводов питания 2
Потребляемый ток в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС) 200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В
в режиме Пожар 350 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В
Готовность к работе после включения питания не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ) 1 вход
Интерфейс подключаемых считывателей Dallas Touch Memory, iButton
Управление светодиодами считывателя Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя Есть. Сигнал управления "+5В КМОП"
Выходы 5 шт.
Электромагнитные реле (сухой контакт) 3 шт.:
28 В-0,8 А или
80 В - от 0,1 мА до 50 мА
Электромагнитные реле 2 шт.:
2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур от -30 до +50 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР20
Материал корпуса «Сигнал-20П исп.01» металл
«Сигнал-20П SMD» пластик
Габаритные размеры «Сигнал-20П исп.01» 229х136х41 мм
«Сигнал-20П SMD» 230x135x37 мм
Вес прибора «Сигнал-20П исп.01» не более 0,8 кг
«Сигнал-20П SMD» не более 0,5 кг
Средний срок службы 10 лет
Программирование прибора программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип крепления настенный навесной
Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Консультации по оборудованию

    Задайте вопрос специалисту о Сигнал-20П прибор приемно-контрольный охранно-пожарный на 20 шлейфов


    Вопрос от: Ivan

    Мы вам звонили, и ваш сотрудник сказал, что этот "Сигнал-20П" SMS снят с производства, вопрос, почему это не помечено?

    • Ответил: Алексей Ельников

      Наш сотрудник ошибся, прибор не снят с производства.
      http://bolid.ru/production/orion/control-devices/signal-20p.html


    Вопрос от: ирина ваильева

    добрый день! подскажите а как можно предусмотреть функцию автодозвона для Рубеж-20П? возможно ли это?

    • Ответил: Алексей Ельников

      Здравствуйте, функция "автодозвона" или оповещения по каналам ГТС, GSM производителем не заявлена - http://goo.gl/6GIvLd .
      Только если на релейный модуль подключить прибор S400-2GSM-SBK25-W "Нано" - http://goo.gl/OnzCiH
      Он может осуществить и дозвон по ГТС и оповестить СМС-сообшением (до 5 номеров).


    Вопрос от: Михайлов Игорь

    Добрый день! Вопрос по функционалу прибора Сигнал-20П SMD: в руководстве PDF: три релейных выхода типа «сухой контакт» на переключение: с максимальнымнапряжением до 28 В и током до 2 А или до 80 В и током от 0,1 мА до 50 мА, в описании на сайте:три реле 28 VDC 2A / 125 VAC 0,5 A два реле 28 VDC 10A / 240 VAC 5 A Где ошибка?Спасибо.

    • Ответил: Антон Киселев

      Здравствуйте. Ошибка в описании на сайте. Исправим в ближайшее время.


    Вопрос от: Татьяна Абашина

    Есть ли функция контроля на "обрыв" и "КЗ" световых и звуковых оповещателей?

    • Ответил: Алексей Ельников

      в таблице выше: "...Электромагнитные реле 2 шт.:
      2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току"


    Вопрос от: Николай Петренко

    Здравствуйте а можно подробно узнать как соединить 2 ппкоп сигнал 20 smd между собой. Если есть возможность очень хотелось бы посмотреть схему подключения.

    • Ответил: Алексей Ельников

      Здравствуйте, помимо двух Сигнал-20П(SMD) необходим еще и пульт С2000-М. Схема подключения здесь: http://rlu.ru/4x1

    • Ответил: Николай Петренко

      Нет пульт то однозначно. Спасибо


    Вопрос от: Константин Колесников

    Здравствуйте, у меня возник такой вопрос. Мне нужно увеличить количество шлейфов до 23. И именно к этому ППКОП. Это возможно ? И если возможно каким способом или способами? Пожалуйста, если это возможно разъясните мне по-подробней. Буду вам очень благодарен, спасибо.

    • Ответил: Алексей Ельников

      Здравствуйте, увеличить кол-во шлейфов можно только вторым прибором. Других вариантов нет.

    • Ответил: Константин Колесников

      Ясно... Большое спасибо

    • Ответил: Александр Лаврентьев

      Добавь к сигналу-20п С2000-4 и всё
