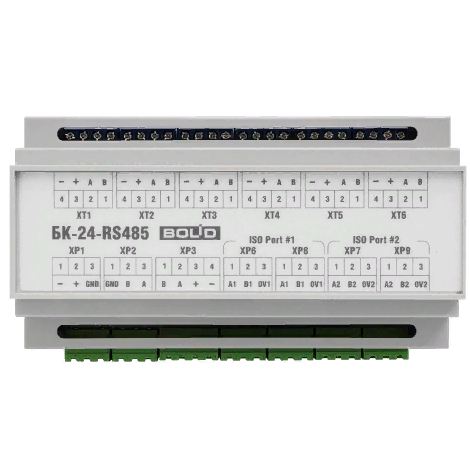

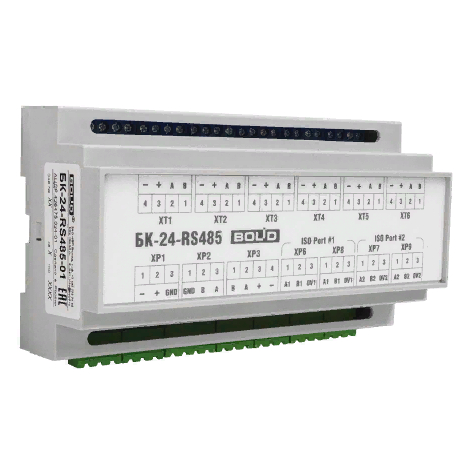

БК-24-RS485-01 Блок коммутации

Блок коммутации для установки в монтажный шкаф для работы с ППКУП Сиирус и пультом контроля и управления С2000М, две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства, одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства, 7 выходов для подключения к приборам внутреннего интерфейса RS-485, U-пит.20...28 В, 7 выходных каналов с индивидуальной защитой по току, I-вых.0.4 А (на один канал), IP30, t-раб.-30...+50°С, 156х86х58 мм

Назначение: предназначены для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020.

Основные особенности БК-24-RS485-01:

• БК рассчитаны на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарного "С2000М" и их исполнениями:
• Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса)
• Одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства
• 7 выходов для подключения к приборам внутреннего интерфейса RS-485
• БК осуществляет распределение питания 24
• Напряжение питания: 20…28 В
• 7 выходных каналов с индивидуальной защитой по току
• Максимальный ток одного выходного канала: 0,4А
• Питание БК должно осуществляться от источников питания постоянного тока имеющих, как минимум, два ввода питания (основной и резервный)

Технические характеристики:
