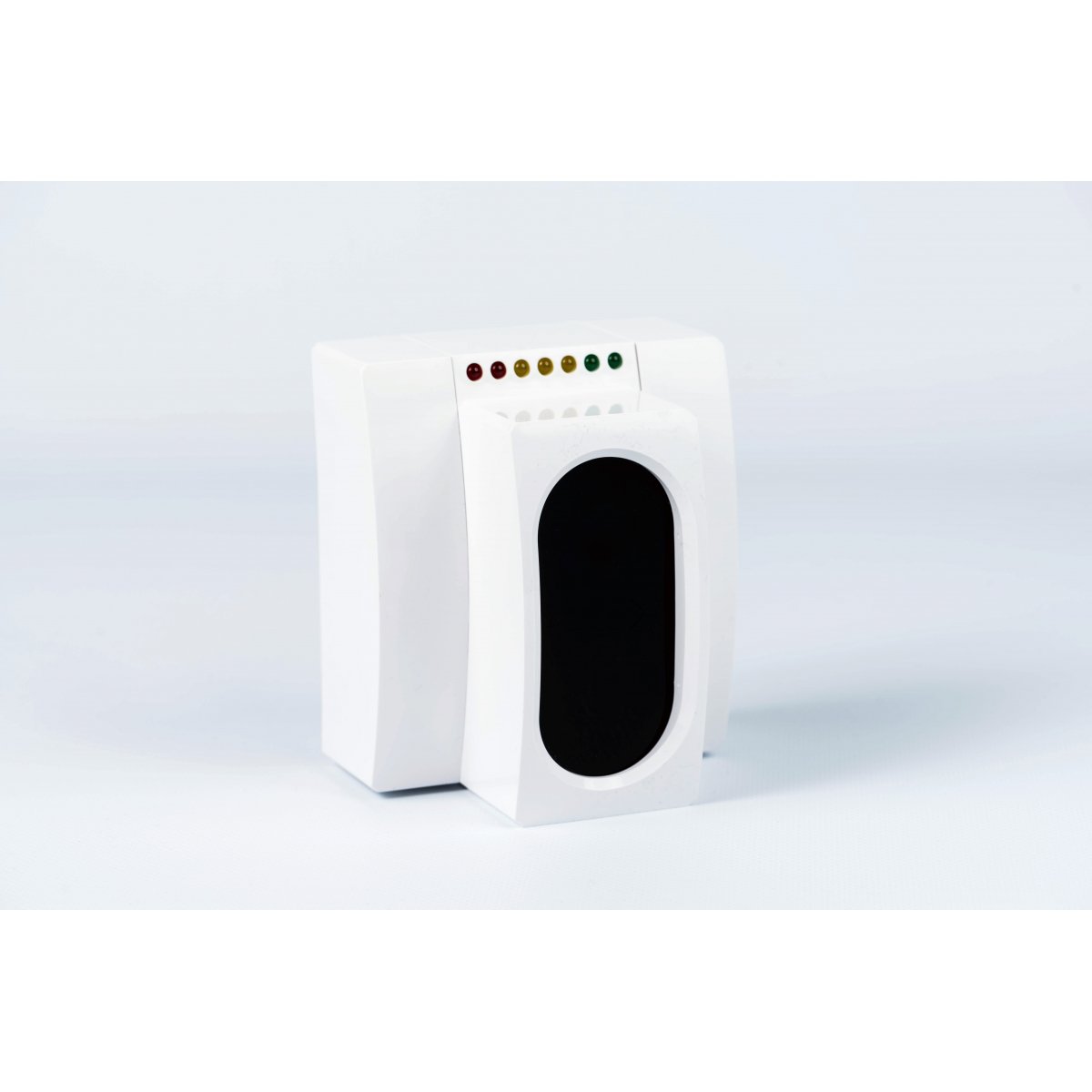

ИПДЛ-52 СМД (8-120) Извещатель дымовой оптический линейный
- Производитель: ИВС ПТК
- Код товара: 424-613
Извещатель дымовой оптический линейный, 2-х проводный, однопозиционный, дальность от 8...120 м, U-шс.10...30В, I-потр. 0.7 мА, IP40, t-раб.-30...+55°С, 135х120х105 мм
Краткое описание: извещатель дымовой оптический линейный однопозиционный двухпроводный (8-120 метров).
Основные особенности ИПДЛ-52 СМД (8-120):
- Однопозиционные линейный дымовой извещатель, состоящие из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

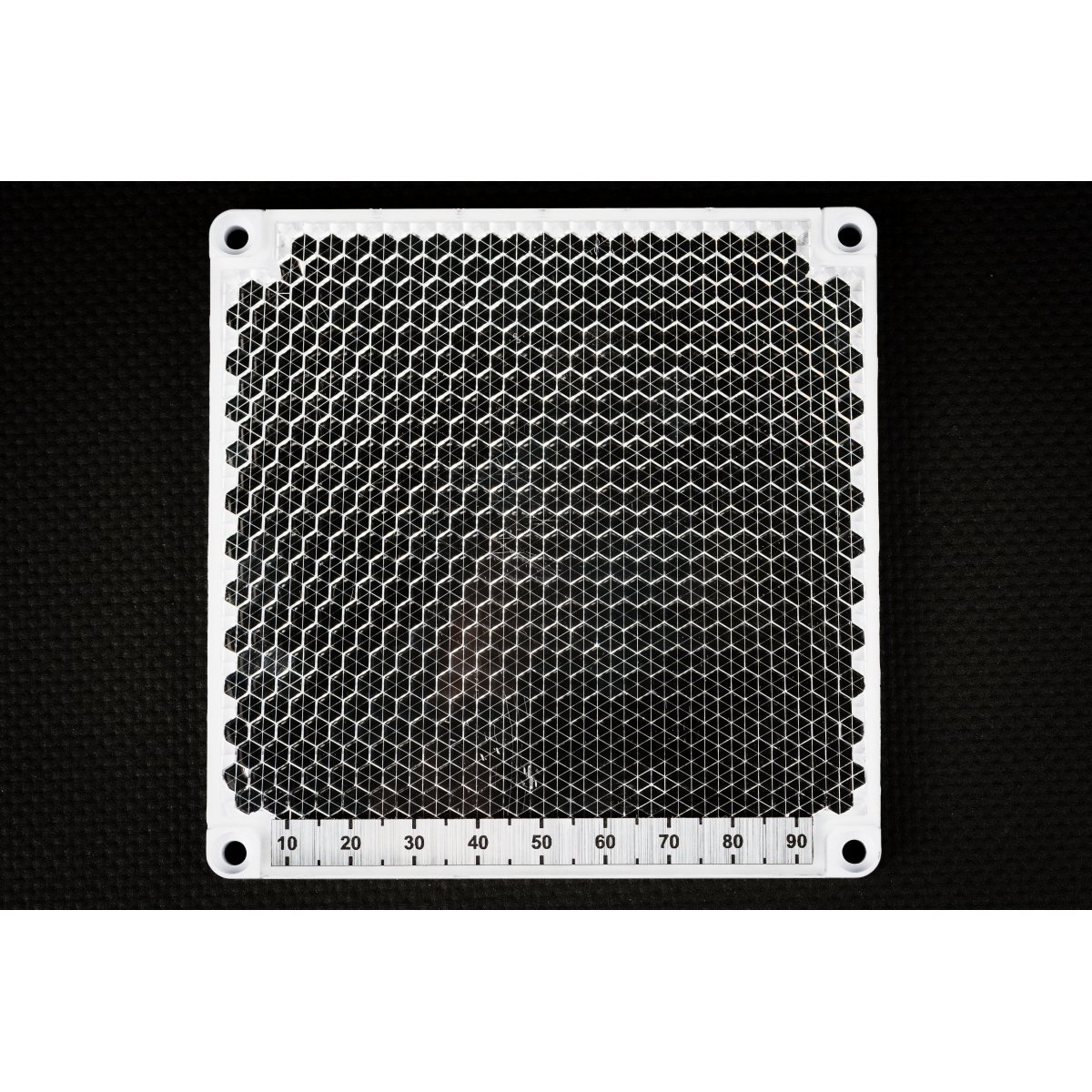

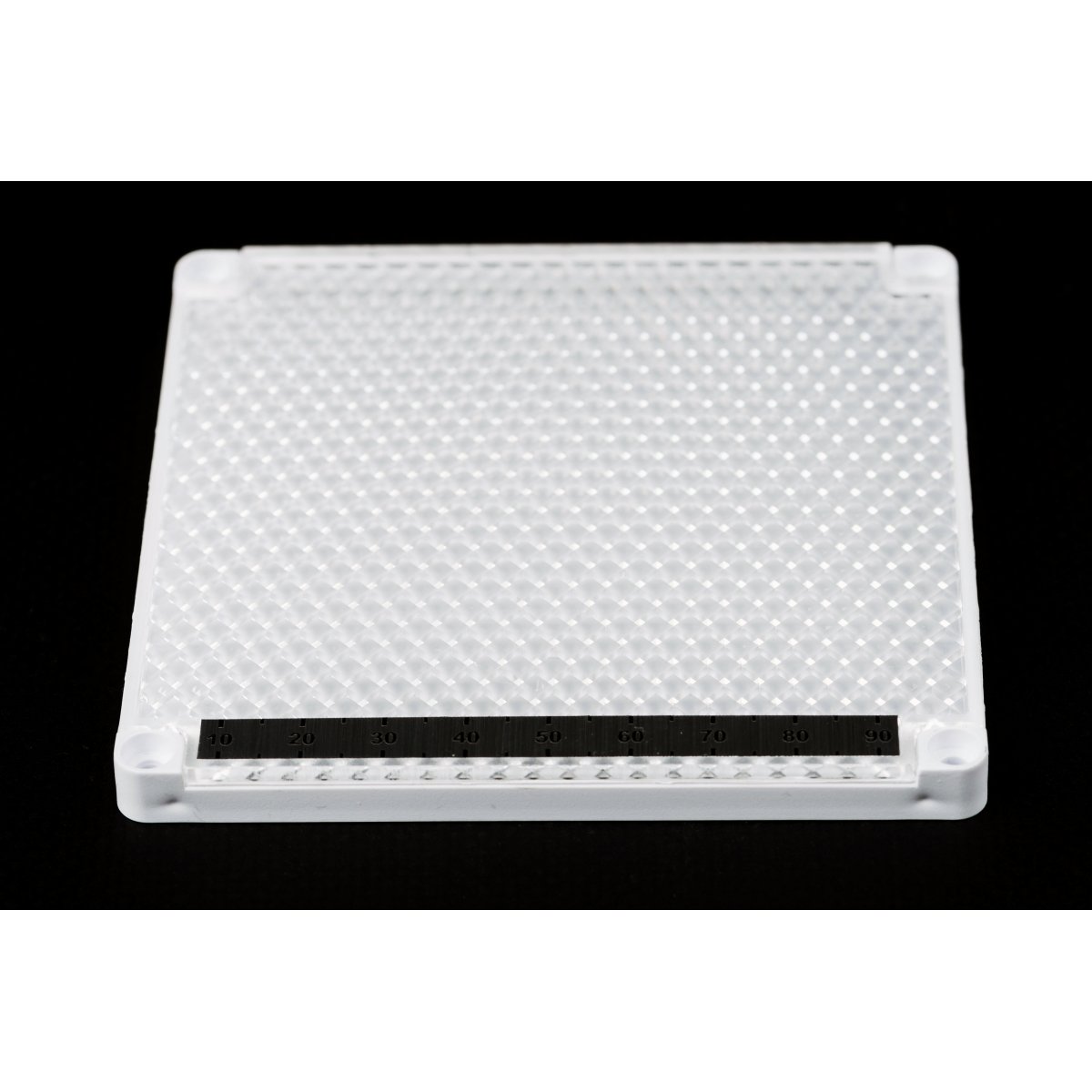

- В качестве рефлектора-отражателя используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов. Внешний вид рефлектора-отражателя приведен на рисунке. Для дальности работы до 60 метров применяется малый рефлектор.

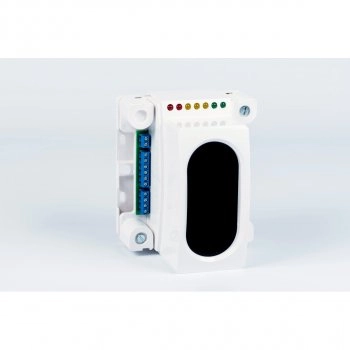

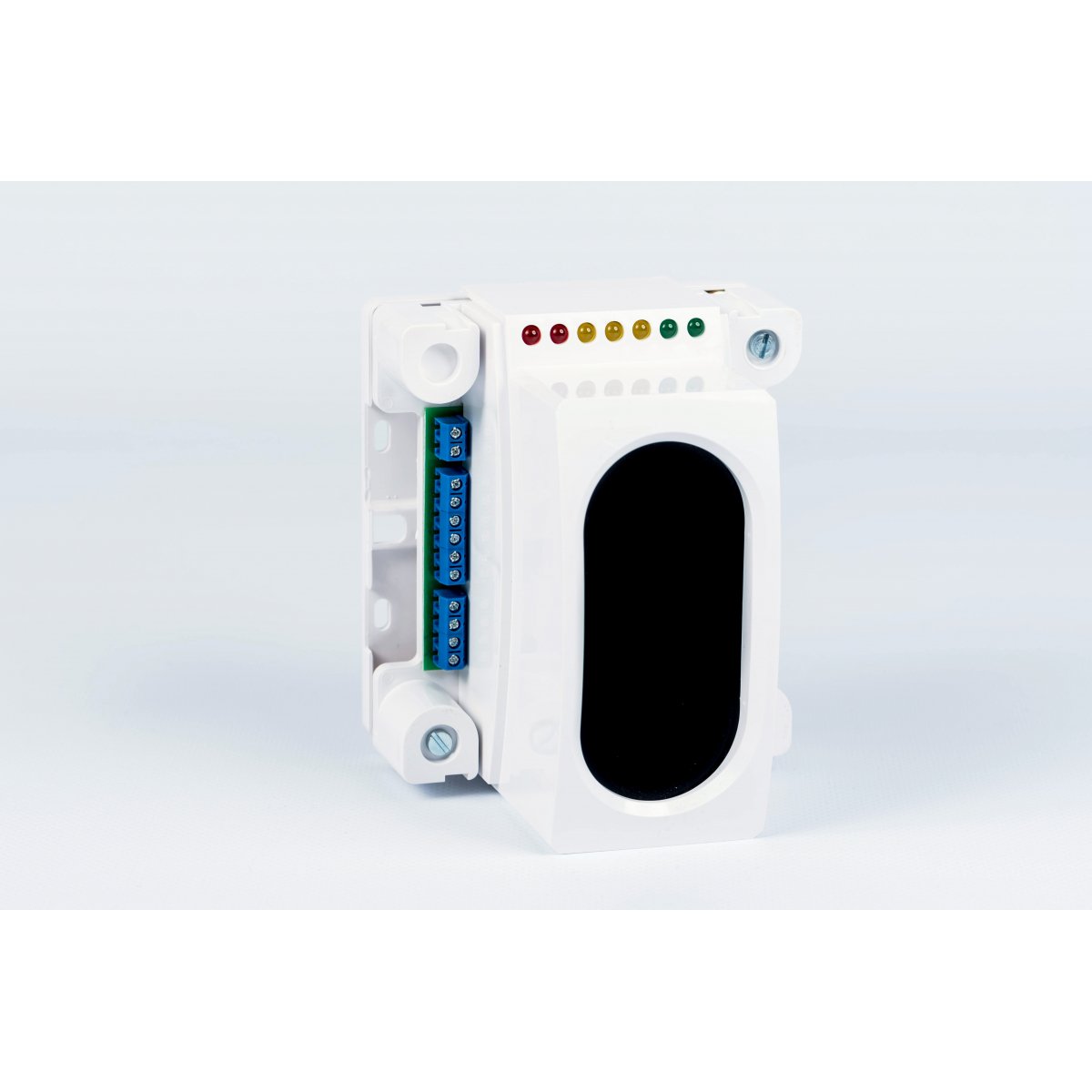

- С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52. В составе извещателей имеются выносные устройства УВ-ПРД-ПРМ.
- В извещателе данного типа приемник и передатчик размещены в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе. В качестве рефлектора-отражателя используется высокоэффективный световозвращающий рефлектор-отражатель (катафот), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10÷15 градусов.
Технические характеристики:
|
Параметр |
Значение |
|
Устанавливаемые пороги срабатывания для ИП212-52СМД |
20%, 30%, 40%, 50% |
|
Диапазон контролируемых расстояний |
от 8 до 120 м |
|
Максимальная ширина защищаемого одним извещателем пространства |
не более 9 м |
|
Напряжение питания извещателя (приемника и передатчика) |
от 10 до 30 В |
|
Ток, потребляемый извещателем в режиме «Норма» |
не более 0,7 мА |
|
Ток, потребляемый приемником в режимах: |
|
|
- формирования выходного сигнала «Внимание» |
не более 11 мА |
|
- формирования выходного сигнала «Пожар» |
не более 35 мА |
|
- формирования выходного сигнала «Неисправность» в режиме «реле» |
не более 11 мА |
|
- формирования выходного сигнала «Неисправность» в режиме «ключ» |
не более 1,5 мА |
|
Величина скачка тока при формировании сигнала «Внимание» |
5,5 +/- 0,5 мА или 7,5 +/- 0,75 мА |
|
Ток утечки при питании напряжением обратной полярности |
не более 2 мкА |
|
Длительность отключения питания для сброса |
не менее 2 с |
|
Инерционность срабатывания извещателя: |
|
|
типовая |
5 c |
|
максимальная |
10 c |
|
Инерционность фиксации извещения «Неисправность» в режимах: |
|
|
«Неисправность - память», «Неисправность - допуска» |
от 3 до 5 с |
|
«Неисправность - луч» |
2±0,5 с |
|
«Неисправность - синхронизация», «Неисправность - сбой» |
от 40 до 70 с |
|
«Неисправность - превышение», «Неисправность - снижение» |
от 40 до 70 с |
|
Предельное значение компенсации чувствительности |
3 дБ (50%) |
|
Скорость компенсации: |
|
|
в режиме быстрой компенсации |
0,12 %/мин |
|
в режиме медленной компенсации |
0,03 %/мин |
|
Габаритные размеры приемо-передатчика |
не более 135x120x100 мм |
|
Масса приемо-передатчика |
не более 0,4 кг |
|
Габаритные размеры устройств выносных УВ-ПРД-ПРМ |
не более 55x55x21 мм |
|
Масса УВ-ПРД-ПРМ в отдельности |
не более 0,04 кг |
|
Габаритные размеры рефлектора-отражателя |
не более 246х210х13 мм |
|
Масса рефлектора-отражателя |
не более 0,25 кг |
|
Диапазон рабочих температур |
от - 30 до + 55 оС |
|
Максимально-допустимая относительная влажность |
98% |
|
Максимально допустимая частота вибрации |
55 Гц |
|
Максимально-допустимая освещенность в месте установки |
12000 лк |
|
Степень жесткости по устойчивости к воздействию ЭМП |
четвертая |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 40 |
- Тип пожарного извещателя: Дымовой линейный однопозиционный
- Производитель: ИВС-Сигналспецавтоматика
- Дальность обнаружения (м) <: 8
- Дальность обнаружения (м) >: 120
- Напряжение (В) <: 10
- Напряжение (В) >: 30
- Индикатор: На корпусе
- Класс пыле-/влагозащиты: IP40
- Линия связи: 2-х проводная
- Подогрев: Нет
- Тип контактов: Нормально разомкнутый, Нормально замкнутый
- Ток потребления в дежурном режиме, мА: 0.8
