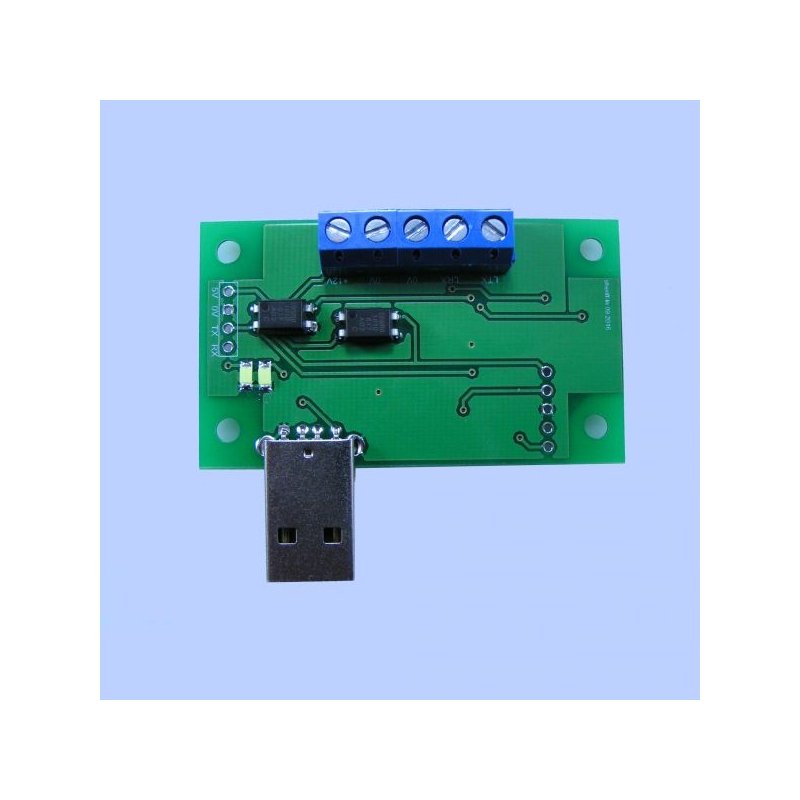

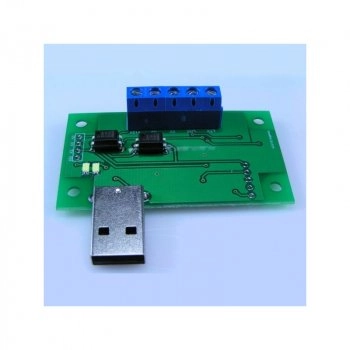

Promix-CN.LN.01 Контроллер локальной сети

Контроллер локальной сети

Назначение: предназначен для организации управления электромеханическими замками, блокираторами (иными механизмами), чтения считывателей идентификаторов, сканирования состояния датчиков механизмов и передачи информации по USB и UART интерфейсам.

Основные особенности Promix-CN.LN.01:

Реализация технологии доступа осуществляется устройством верхнего уровня (сервер, ПК, терминал, планшет и пр.), работающим на распространённых UNIX-подобных операционных системах, ОС «Windows», а также программным обеспечением устройств управления с UART интерфейсом.

Технические характеристики:

• Общие:
  • Напряжение питания контроллера : +5В;
  • Напряжение питания локальной сети: +12±2В;
  • Потребляемый ток, не более : 5мА;
  • Длина линии связи с устройством верхнего уровня: <3м;
  • Поддерживаемые ОС верхнего уровня : UNIX-like, Windows;
  • Скорость обмена данными по USB : 12Мбит/с (Full-Speed);
  • Габаритные размеры : 105х60х30мм;
  • Масса : 120г.
• Локальная сеть:
  • Длина линии связи, не более: 400м;
  • Уровень 0 линии LRx : +12В;
  • Уровень 0 линии LTx : 0В;
  • Сопротивление закоротки линии Rx уровня 0 : < 0.1кОм;
  • Сопротивление закоротки линии Rx уровня 1 : < 50кОм.
• Блок UART (используется TTL 5В):
  • Скорость обмена данными по UART, не более: 115.2кБод/с;
  • Уровень 0 линии Tx : +5В;
  • Уровень 0 линии Rx : +5В.
