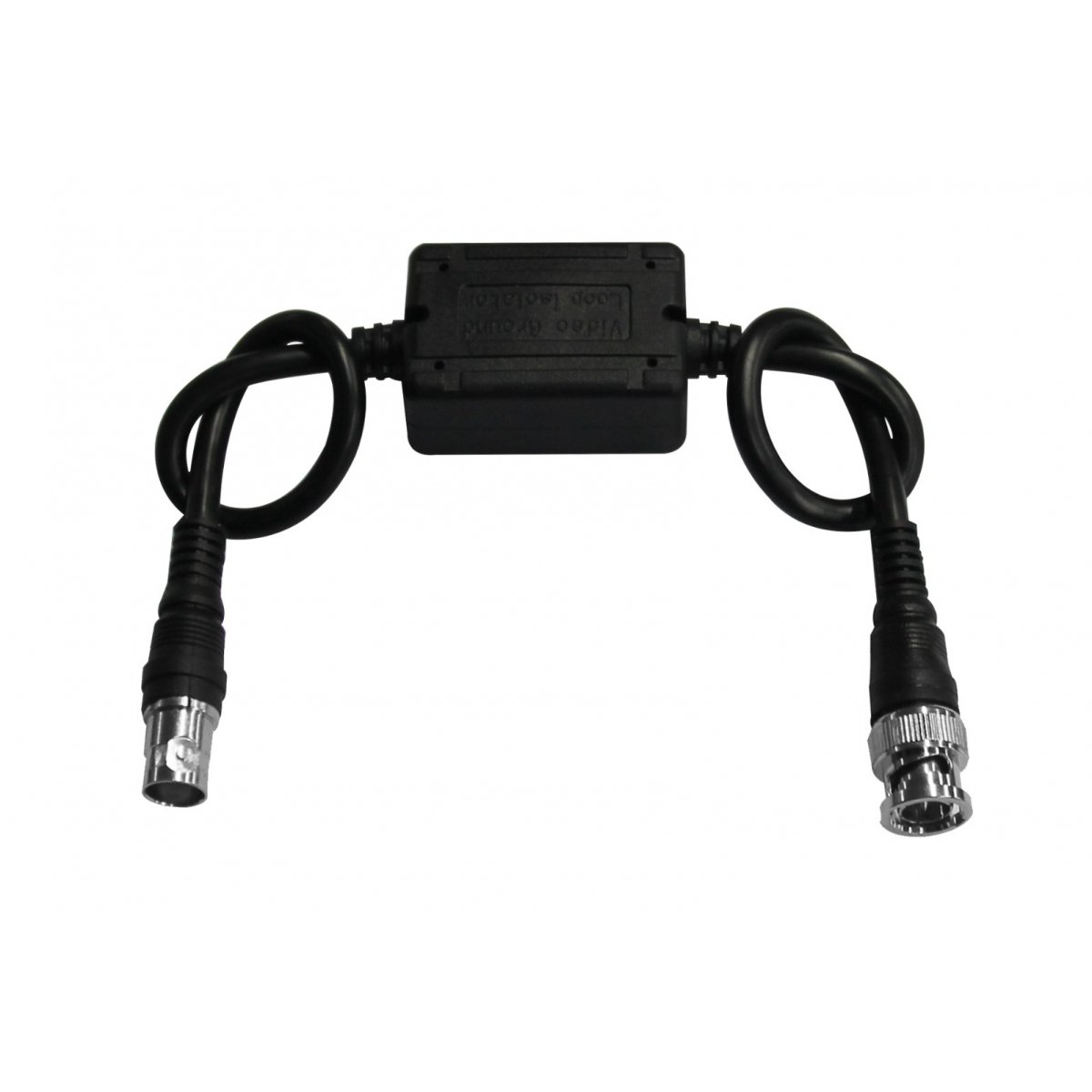

PVC-LOOP1 гальваническая развязка

782 просмотра

Подобрать аналоги

Гальваническая развязка.Необходима для уменьшения искажения видеосигнала.Полоса пропускания: 25 Гц-50мГц

Краткое описание: пассивный изолятор для AHD систем.

Назначение: гальваническая развязка позволяющее снизить помехи для видеосигнала.

Основные особенности PVC-LOOP1:

Не требуется источник питания.
Подключение к коаксиальному кабелю или к UTP Cat5e/6 (разъем BNC).
Устанавливается на стороне DVR.
Для предотвращения искажения видеосигнала, вызванного контуром заземления видео.
Устраняет перекрестные помехи.
Рабочая ширина полосы: 25 Гц ~ 50 МГц (-3 дБ).

Технические характеристики:

МОДЕЛЬ	PVC-LOOP1
Тип	гальваническая развязка
Расстояние для подключения	по коаксиальному кабелю до 200м.
Расстояние для подключения	по UTP Cat5e/6 – до 150м.
Полоса пропускания	25Гц-50 МГц
Изоляция контура заземления	> 90 дБ @> 50 Гц
Изолированное напряжение	500В AC / 600В DC
Сопротивление изоляции	> 1 м Ом
Коэффициент подавления синфазного сигнала	(CMMR)> 60 дБ
Защита от перенапряжений	2 кВ 10 / 700нс
Вес нетто	75 г
Размеры (ДxШxВ)	50x28x28 мм
Температура эксплуатации	-20…+60°С
Температура хранения	-30…+80°С
Относительная влажность	0-95% (без конденсации)
