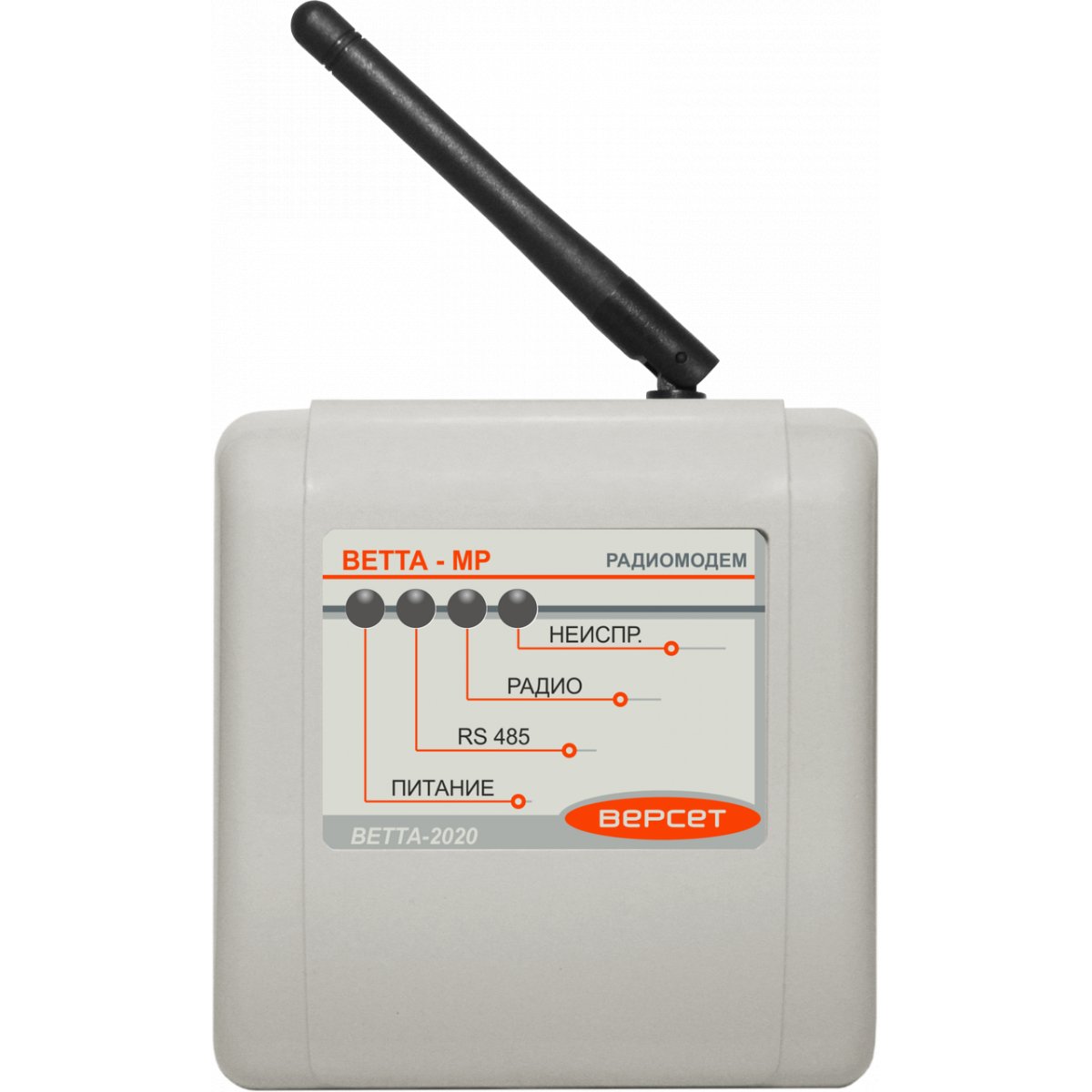

ВЕТТА-МР Универсальное приемопередающее устройство с модемом радиоканала.

Универсальное приемопередающее устройство с модемом радиоканала. Обеспечивает радиоканальную связь между пультовым и объектовыми приборами системы ВЕТТА-2020. В системе передачи информации ведущий радиомодем выполняет функции ретранслятора (РТР), а ведомый – функции прибора объектового оконечного (ПОО). Дальность действия со штатными антеннами на открытой местности до 1000 м., с направленными антеннами (в комплект поставки не входят) – до 5000м. Питание от внешнего ИП 12 В.

Краткое описание: универсальное приемопередающее устройство с модемом радиоканала.

Назначение: обеспечивает радиоканальную связь между пультовым и объектовыми приборами системы ВЕТТА-2020. В системе передачи информации ведущий радиомодем выполняет функции ретранслятора (РТР), а ведомый – функции прибора объектового оконечного (ПОО). Дальность действия со штатными антеннами на открытой местности до 1000 м., с направленными антеннами (в комплект поставки не входят) – до 5000м. Питание от внешнего ИП 12 В.

Основные особенности ВЕТТА-МР:

• Модем радиоканала УППУ работает в нелицензируемом частотном диапазоне 868 МГц.
• Мощность радиосигнала не превышает 25 мВт, не требуется специального разрешения Государственной комиссии по радиочастотам.
• Дальность уверенной связи со штатными антеннами не менее 1200 м, на открытой местности и при благоприятной помеховой обстановке.
• Радиомодем комплектуется штыревой антенной с поворотным шарниром, что позволяет настроить параметры радиосвязи в месте установки устройства.
• Стандартный антенный разъем SMA-F. Возможность подключить к радиомодему другие антенны, например направленные для увеличения дальности связи.
• Питание радиомодема от внешних резервированных источников питания (РИП) напряжением 12 В по двум входам (клеммы ИП1 и ИП2).
• Радиомодем содержит электронное реле и клеммы вывода сигнала «Авария линии связи». Активация (размыкание контактов) выполняется при нарушении связи устройства с основной контрольной панелью ОКП «ВЕТТА-КП».
• Для организации радиоканала требуется два радиомодема УППУ , ведущего и ведомого.
• Поддержка работы нескольких модемов, соединенных в «звезду» (тип связи точка–многоточка), при этом максимальное количество ведомых модемов привязанных к одному ведущему — 52. Все модемы используют один частотный радиоканал, временное разделение которого организовано на уровне протокола СПИ «ВЕТТА- 2020».

Технические характеристики:
