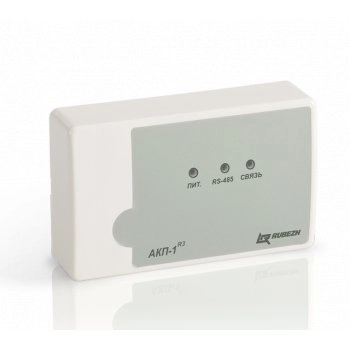

АКП-1 ПРОТ.R3 Адресный конвертер протоколов

  • Производитель: Рубеж
  • Код товара: 427-648
Рубеж АКП-1 ПРОТ.R3
769 просмотров

Модуль для интеграции в адресную систему охранно-пожарной сигнализации Рубеж оборудования сторонних производителей. прямое и обратное преобразование протокола интерфейса адресной линии связи системы ОПС Рубеж ипротокола интергфейса RS-485 сторонних производителей. Контроль подключенных устройств Управление подключенными устройствами Светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором Контроль вскрытия корпуса, : Питание от 10 до 14 В; Количество приборов в интерфейсе RS-485 не более 30 рабочий диапазон температур-от 0 до +40 °С

Адресный конвертер протоколов АКП-1 прот.R3 предназначен для интеграции в адресную систему охранно-пожарной сигнализации «Рубеж» оборудования сторонних производителей.

Особенности:

Напряжение питания от внешнего источника 10-14В
Ток потребления от АЛС Не более 500мкА
Ток потребления от внешнего источника Не более 125мА
Количество интерфейсов USB 1
Количество выходов АЛС 1
Количество выходов RS-485 1
Количество подключаемых устройств на RS-485 Не более 30
Габаритные размеры модуля, не более 125х78х37 мм
Масса, не более 100 г.
Рабочий диапазон температур От 0 до +40°С
Средний срок службы, не менее 10 лет

Технические характеристики АКП-1 ПРОТ.R3:

Адресный конвертер протокола АКП-1 прот. R3 обеспечивает прямое и обратное преобразование протокола интерфейса адресной линии связи системы ОПС «Рубеж» и протокола интерфейса RS-485 сторонних производителей.

  • Контроль подключенных устройств;
  • Управление подключенными устройствами;
  • Светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором;
  • Контроль вскрытия корпуса.

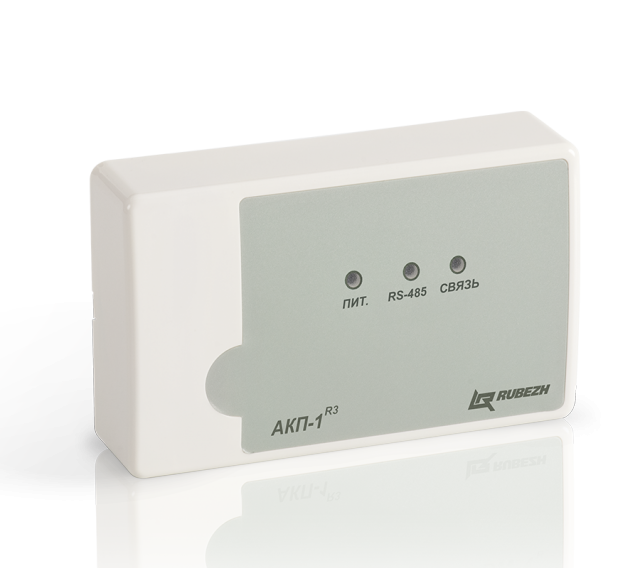

На лицевой стороне модуля расположены индикаторы СВЯЗЬ, RS-485 и ПИТ.


Индикатор СВЯЗЬ красного цвета:
  • При нажатии кнопки тест – частое мигание в течение 1с;
  • Наличие обмена данными по АЛС – мигание с периодом 5с;
  • Отсутствие обмена данными по АЛС – погашен.
Индикатор RS-485 зеленого цвета:
  • Осуществление обмена данными с устройствами интерфейса RS-485 – мигание с частотой обмена данными;
  • Отсутствие обмена данными с устройствами интерфейса RS-485 – погашен.
Индикатор ПИТ. зеленого цвета:
  • При наличии напряжения питания на обоих вводах – светит непрерывно;
  • При отсутствии напряжения питания на одном из вводов или напряжение ниже нормы – мигание с периодом 0.5с.
АКП-1 осуществляет конвертирование протоколов АЛС и RS-485, позволяет контролировать и управлять состояниями устройств на линии интерфейса RS-485 так, как будто они расположены на линии интерфейса АЛС, подключенной к прибору для следующих устройств:
  • «Зебра» производства ООО «Охранная техника» (Forteza) — управление постановкой и снятием охранной зоны, получение сообщений о тревоге с указанием сработавшей подзоны;
  • «Фосфор» производства ООО «Охранная техника» (Forteza) — управление яркостью освещения.
МИП-2 производства ООО «Спецприбор» — контроль состояния шлейфов сигнализации, передача состояний «Норма», «Пожар», «Обрыв», «Короткое замыкание». МИП-2 в АЛС занимает 2 адреса. Сигналы, сформированные одним из его шлейфов, АКП-1 передает на прибор «Рубеж-2ОП» прот.R3 как срабатывание соответствующего шлейфа.
«Трезор-В04» производства ООО «НПЦ «Трезор» — контроль состояния как шлейфа сигнализации, так и собственное состояние («Норма», «Тревога», «Неисправность», «Неисправность кабеля(обрыв шлейфа)», «Неисправность кабеля(короткое замыкание шлейфа)», «Вскрытие корпуса»). «Трезор-В04» в АЛС занимает 4 адреса. Сигнал «Тревога», сформированный одним из его шлейфов, АКП-1 передает на прибор «Рубеж-2ОП» прот.R3 как срабатывание соответствующего шлейфа.

СХЕМА ПОДКЛЮЧЕНИЯ
