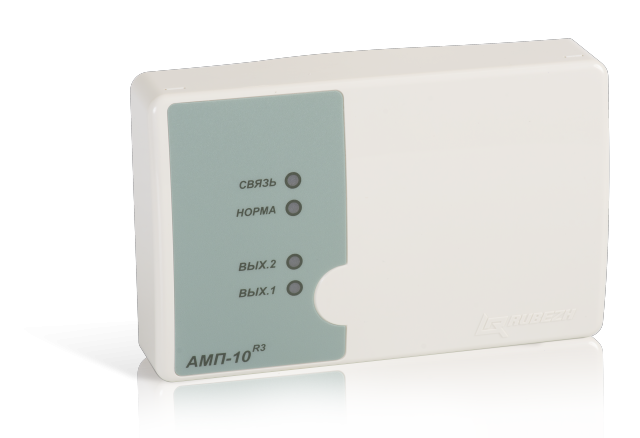

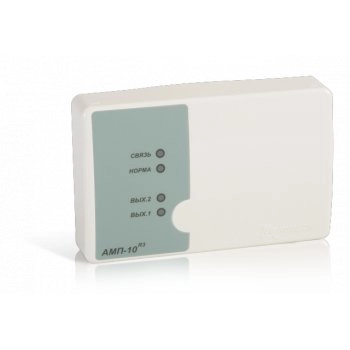

АМП-10 ПРОТ. R3 Адресная метка пожарная

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 427-653
Рубеж АМП-10 ПРОТ. R3
334 просмотра
2942.50 ₽
Рекомендованная цена
2795.38 ₽
Спецпредложение до 14.05.2021

Купить по клубной цене


В наличии
Cклад Подольск: 10 шт
Удаленный склад: > 10 шт

Оставить отзыв

Адресная метка пожарная Формирует извещения в АЛС о срабатывании неадресных пожарных извещателей в безадресных шлейфах,контроль неисправности (обрыв и короткое замыкание) шлейфов сигнализации, управление исполнительными устройствами с помощью электронных ключей., : напряжение питания-10,5-28В; собственный ток потребления о тИП12В- неболее 50мА; собственный ток потребления от ИП24В-н еболее 30мА; количество безадресных ШС -10; количество выходов с контролем целостности-2; количество оптоэлектронных выходов -2; диапазон рабочих температур – от -25 до +55°С.

Метка адресная пожарная АМП-10 прот. R3 предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.

Особенности:
Напряжение питания 10,5 - 30 В
Потребляемый ток при напряжении питания 12В / 24В, не более 50мА / 30 мА
Количество ШС (контролируемых шлейфов с извещателями) 10
Напряжение в ШС 24 В±10%
Максимальный ток нагрузки дымового/теплового ШС 3мА / 1,2мА
Токи, коммутируемые контактами реле типа «сухой контакт»:
– постоянного напряжения
– переменного напряжения

до 125 В – не более 100 мА
до 125 В – не более 100 мА
Ток, коммутируемый электронными ключами, не более 0,5 А
Ток контроля целостности цепи (ВЫХ 1, ВЫХ 2)
- во включенном состоянии
- в выключенном состоянии

не менее 10 мА
обратной полярности не более 1,2 мА
Габаритные размеры модуля, не более 108х170х42 мм
Масса, не более 200 г
Рабочий диапазон температур от -25 до +55°С

Технические характеристики АМП-10 ПРОТ. R3:

Метка адресная АМП-10 прот.R3 выполняет следующие функции:
  • контроль десяти ШС с определением исправности ШС на обрыв и короткое замыкание;
  • контроль целостности линий связи с исполнительными устройствами, управляемыми электронными ключами, на обрыв и короткое замыкание;
  • контроля вскрытия корпуса;
  • различные режимы работы питающих выходов;
  • различные типы шлейфов (пожарный охранный, технологический);
  • управление внешними устройствами;

Питание модуля осуществляется от внешнего источника питания 12 или 24 В.

В системе адресная метка представляет собой четырнадцать отдельных логических устройства с соответствующим количеством занимаемых адресов:
  • 10 шлейфов сигнализации;
  • 2 выхода с контролем целостности цепи;
  • 2 твердотельных оптоэлектронных реле
Схема внешних подключений к адресной пожарной метке АМП-10 ПРОТ.R3
Схема АМП-10.PNG


Дымовой тип шлейфа (тип 1) Для подключения точечных извещателей с контролем короткого замыкания и обрыва. Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых ИП или одного ИПР. Адресная метка при выключенном режиме защитного сброса переходит в состояние «Пожар 1» при срабатывании первого ИП и в состояние «Пожар 2» – сразу же после срабатывания второго ИП. Если режим защитного сброса включен, то после первого срабатывания ИП защитный сброс ШС оставляет адресную метку в дежурном состоянии. При этом повторное срабатывание ИП на данном ШС в течение 1 мин. переводит адресную метку в состояние «Пожар 1», а срабатывание двух ИП на этом же ШС переводит адресную метку в состояние «Пожар 2». Защитный сброс ИП представляет собой кратковременное обесточивание шлейфа на (3-4) с. Режим защитного сброса задается при конфигурировании. Сброс состояний «Пожар 1» или «Пожар 2» производится по команде с прибора или обесточиванием адресной метки.

Тепловой тип шлейфа для (тип 3) Для подключения точечных извещателей с контролем короткого замыкания и обрыва. Пример подключения теплового типа шлейфа. В шлейф включаются только тепловые ИП с шунтирующим резистором. Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух тепловых ИП. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового ИП. Сброс состояний «Пожар 1» или «Пожар 2» производится по АЛС или обесточиванием адресной метки.

Охранный тип шлейфа (тип 6) Для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране.

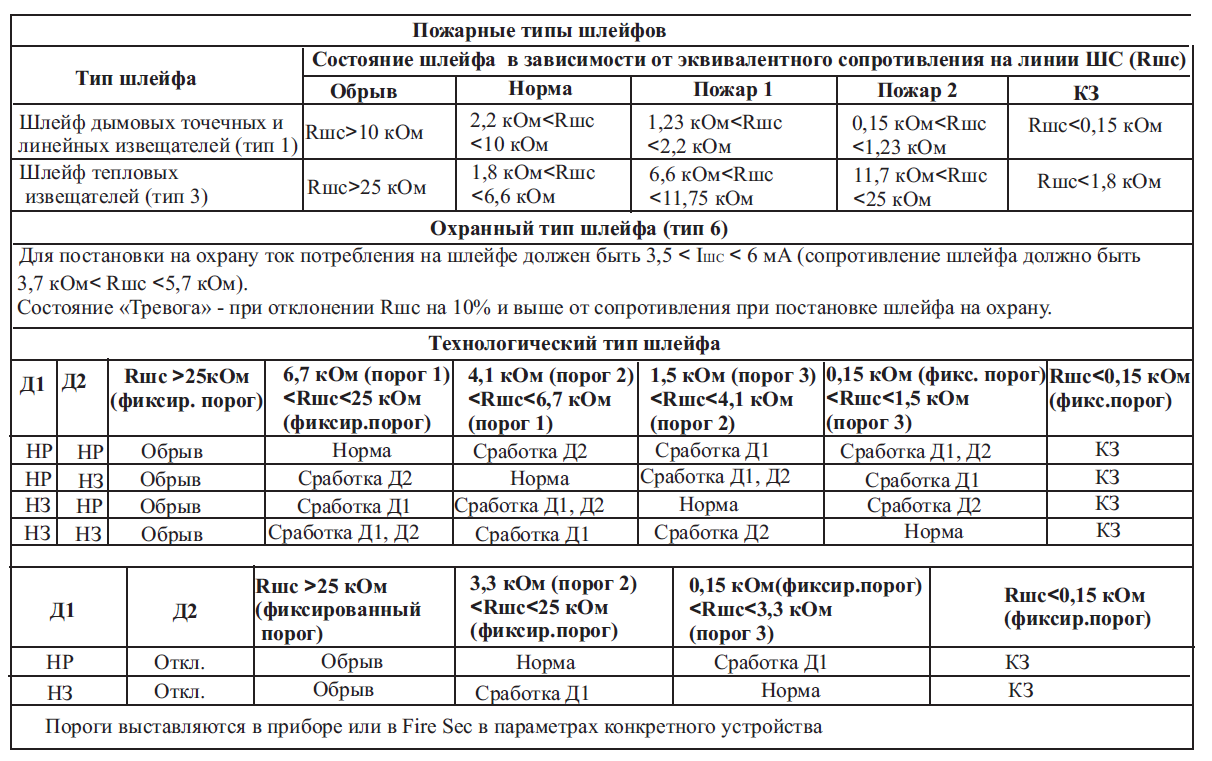

Диапазон сопротивления ШС
Таблица АМП-10.PNG
Сертификат официального дилера Рубеж

Характеристики АМП-10 ПРОТ. R3:

  • Тип адресного устройства: Адресная метка
  • Производитель: Рубеж адресный
  • Место установки: В помещении
  • Особенности адресного устройства: Нет
