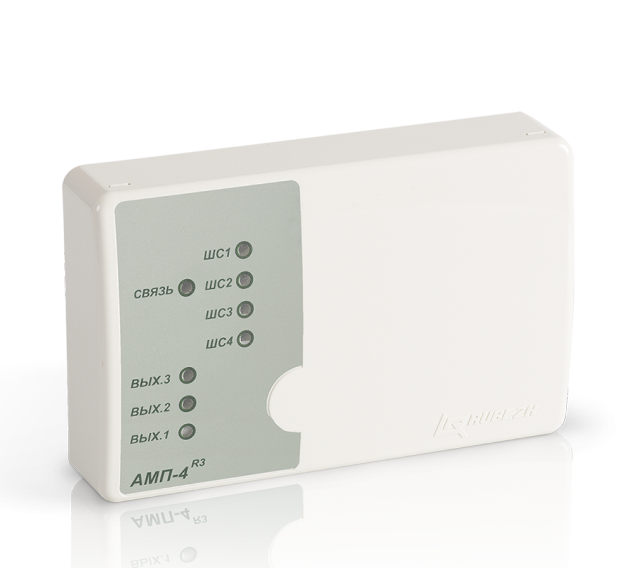

АМП-4 ПРОТ. R3 Адресная метка пожарная

Производитель: Рубеж
- Поделиться
- В избранное
- К сравнению
Код товара: 427-656

3084 просмотра

Подобрать аналоги

Описание
Характеристики
Документация

Адресная метка пожарная Формирует извещения в АЛС о срабатывании неадресных пожарных извещателей в безадресных шлейфах,контроль неисправности (обрыв и короткое замыкание) шлейфов сигнализации, управлениеисполнительными устройствами с помощью электронных ключей, управление исполнительнымустройством с помощью выходных переключающихся контактов реле типа сухой контакт, питания иприема кода считывателя Proximity-карт и/или кодонаборного устройства с контроллером Wiegand., : напряжение питания-10,5-28 В (при подключении считывателя-только 12В); собственный ток потребления от ИП12В- неболее 35мА; собственный ток потребления от ИП24В- не более 25мА; количество безадресных ШС -4; количество выходов с контролем целостности линии-2; количество реле с выходом сухой контакт-1; количество подключаемых считывателей -1; диапазон рабочих температур – от -25 до +55°С.

Метка адресная пожарная АМП-4 прот. R3 предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, считывателя Wiegand, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.

Особенности:

Напряжение питания	10,5 - 28,5 В
Потребляемый ток при напряжении питания 12В / 24В, не более	35мА / 25 мА
Количество ШС (контролируемых шлейфов с извещателями)	4
Напряжение в ШС	24 В±10%
Максимальный ток нагрузки дымового/теплового ШС	3мА / 1,2мА
Токи, коммутируемые контактами реле типа «сухой контакт»: – постоянного напряжения до 30 В, не более – переменного напряжения до 250 В, не более	3 А 3 А
Ток, коммутируемый электронными ключами, не более	0,5 А
Габаритные размеры модуля, не более	108х170х42 мм
Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, не более	50 м
Масса, не более	250 г
Рабочий диапазон температур	от -25 до +55°С

Технические характеристики АМП-4 ПРОТ. R3:

Метка адресная АМП-4 прот.R3 обеспечивает:

подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей;
защитный сброс шлейфа для исключения ложных сработок;
контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
управление устройствами оповещения - световыми табло и звуковыми оповещателями;
различные режимы работы питающих выходов;
снятие/постановка охранных зон с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ОП» прот. R3.
управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с ППКП или с помощью Proximity-карт;

Питание модуля осуществляется от внешнего источника питания 12 или 24 В.

Адресные линии связи гальванически развязаны с цепями питания адресной метки.

В системе адресная метка представляет собой восемь отдельных логических устройства с соответствующим количеством занимаемых адресов:

4 шлейфа сигнализации;
2 выхода с контролем целостности цепи;
1 выход типа «сухой контакт»;
1 интерфейс Wiegand. Адресная метка АМП-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Схема внешних подключений к адресной пожарной метке АМП-4 ПРОТ.R3

Типы шлейфов контроля тепловых и дымовых пожарных извещателей, охранных извещателей:

Пожарный тип 1 - дымовой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных дымовых извещателей, ручных извещателей, линейных извещателей. Адресная метка переходит в состояние «Пожар 1» при сработке одного извещателя в шлейфе (при включенной функции защитного сброса - при повторной сработке одного извещателя после защитного сброса). Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых извещателей или одного ручного извещателя.

Пожарный тип 3 - тепловой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных тепловых извещателей. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового извещателя, в состояние «Пожар 2» только при сработке двух тепловых извещателей.

Охранный тип 6 - охранный тип шлейфа для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране, либо вскрытии корпуса.

Технологический - технологический тип шлейфа для подключения устройств с выходом типа «сухой контакт», предназначенный для выдачи информаци- онных (не тревожных) событий, таких как открытие двери, сработка инженерного оборудование и т.п. Адресная метка переходит в состояние «Сработка 1 датчика», «Сработка 2 датчика» или «Сработка двух датчиков» при сработке соответствующего количе- ства контактов на шлейфе.

На схеме показано подключение:

к ШС1 охранных извещателей (у ШС1 установлен охранный тип шлейфа - тип 6);
к ШС2 дымовых и ручных извещателей (у ШС2 установлен дымовой тип шлейфа - тип 1).

Тип шлейфа	Диапазон сопротивления ШС в состоянии:
Тип шлейфа	норма	пожар 1	пожар 2	обрыв	короткое замыкание
тип 1 дымовой	2,2...10 кОм	1,23...2,2 кОм	0,15...1,23 кОм	более 10 кОм	менее 150 Ом
тип 3 тепловой	1,8...6,6 кОм	6,6...11,75 кОм	11,75...25 кОм	более 25 кОм	менее 1,8 кОм
тип 6	2,2...5,4 кОм	Тревога (сработка) 0,15...2,2 кОм или 5,4...16 кОм		более 16 кОм*	менее 150 Ом*
тип 6	* контроль шлейфа на обрыв и КЗ производится только у шлейфа, снятого с охраны. Обрыв и КЗ шлейфа, находящегося под охраной, распознается как «тревога» (сработка).
