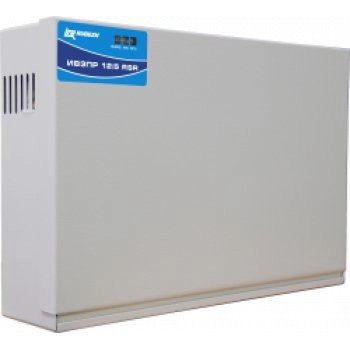

ИВЭПР 12/5 RSR 2Х17 -Р БР Источник вторичного электропитания

1 год гарантии

Производитель: Рубеж
- Поделиться
- В избранное
- К сравнению
Код товара: 427-674

957 просмотров

10551.60 ₽

Рекомендованная цена

9 804 ₽

Наличие и срок поставки уточняйте

Под заказ

Подобрать аналоги

Доставка в ПВЗ

бесплатно

Оставить отзыв

Источник вторичного электропитания резервированный адресный. Работа в составе адресной охранно-пожарной сигнализации тм Рубеж: выходной ток – до 5 А (до 5,5 А в течение 15 минут); входное напряжение сети – 130-265В; выходное постоянное напряжение при работе от сети – (13,6 ± 0,2) В; напряжение отключения АКБ – (10,4 ± 0,4) В; Отличия от ИВЭПР 12/5 RSR 2х12 -Р БР: максимальная суммарная ёмкость АКБ – 34 Ач; масса без АКБ– не более 2,5 кг; габаритные размеры – не более 372x86x250 мм.

Предназначен для бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока.

Особенности:

Технические характеристики
Входное напряжение сети	130…265 В
Номинальный ток нагрузки»	0...5 А
Максимальный кратковременный ток нагрузки	5,5 А (в течение 15 мин)
Выходное постоянное напряжение
— при работе от сети	13,4…13,8 В
— при работе от АКБ	10,8…13,5 В
Напряжение отключения АКБ при защите от глубокого разряда	10,4 В ± 0,4 В
Собственное потребление источника от АКБ в резервном режиме	не более 70 мА
Потребление источника в режиме защиты АКБ от глубокого разряда	не более 25 мА
Суммарная емкость нагрузок	не более 3300 мкФ
Мощность, потребляемая от сети переменного тока	не более 87 Вт
Диапазон рабочих температур	от -10 ?С до +40 ?С
Наработка на отказ	не менее 40 000 ч.
Средний срок службы	не менее 10 лет

Технические характеристики ИВЭПР 12/5 RSR 2Х17 -Р БР:

Назначение

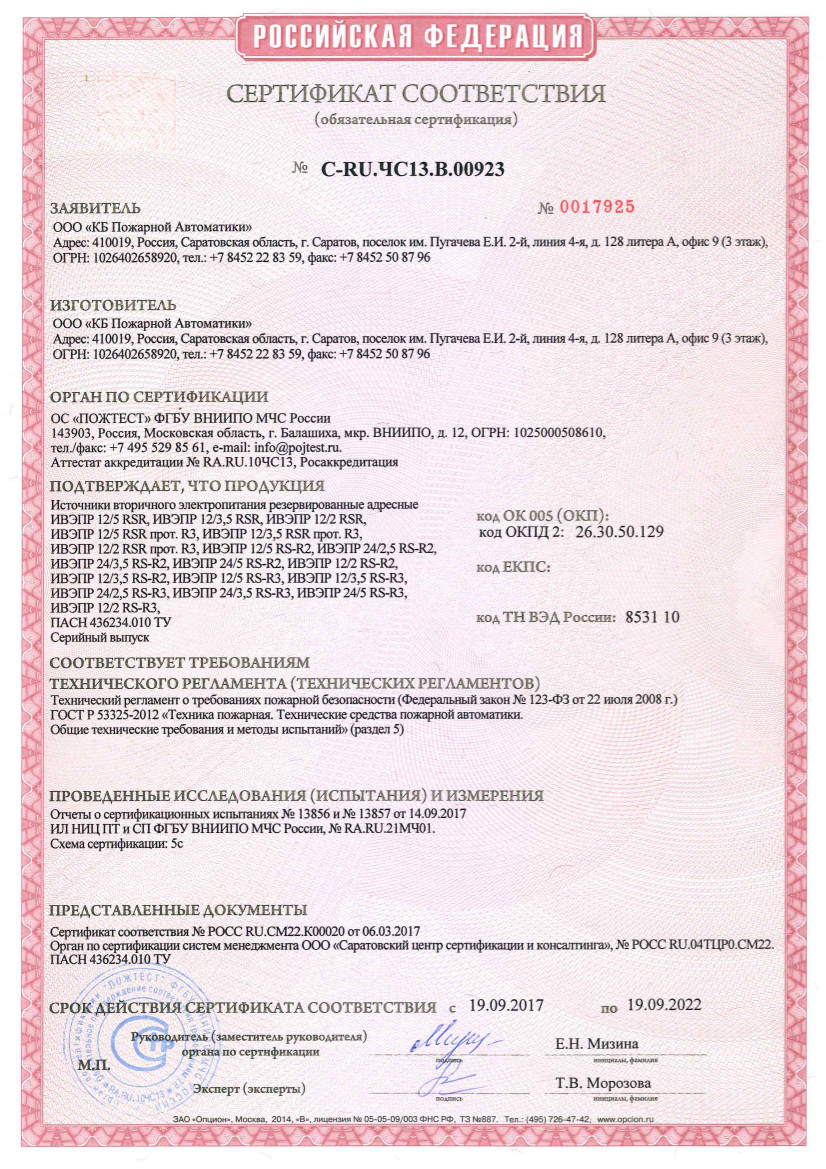

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009..

Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R следующие сообщения:

События:

Разряд АКБ1
Разряд АКБ1 устранён
Отсутствие АКБ1
АКБ1 подключен
Нет сетевого напряжения

Разряд АКБ2
Разряд АКБ2 устранён
Отсутствие АКБ2
АКБ2 подключен
Есть сетевое напряжение

Неисправности:

Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
Глубокий разряд АКБ1
Глубокий разряд АКБ2

Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.

Преимущества конструкции

оптимальный заряд АКБ за счёт схемы постоянного тестирования;
защиту аккумуляторных батарей от перезаряда и глубокого разряда.

электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.

Варианты исполнений

Источник питания^*	Размеры, мм	Масса источника без АКБ, кг	Габаритные размеры устанавливаемых АКБ, мм
ИВЭПР 12/5 RSR исп. 2х7-Р БР	324х86х182	1,8	151х65х99
ИВЭПР 12/5 RSR исп. 2х12 –Р БР	324х111х182	2,0	151х98х99
ИВЭПР 12/5 RSR исп. 2х17 –Р БР	372х86х250	2,5	181х76х167

^* 2х7, 2х12, 2х17 – количество и ёмкость (в А*ч) устанавливаемых АКБ.
-Р — выход дистанционной сигнализации "Авария" выполнен виде замыкающихся контактов реле.
БР — возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме.

Схемное решение

два независимых выхода питания;
возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
автоматический заряд АКБ при наличии сети переменного тока;
автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
выходное напряжение гальванически развязано от корпуса.

Информативность

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).

Индикатор СЕТЬ:

при наличии сети 230 В - светится зеленым светом;
при отсутствии сети 230 В - не светится.

Индикатор ВЫХОД:

при наличии напряжения хотя бы на одном на выходе (нет КЗ) - светится зеленым цветом;
при отсутствии выходного напряжения – не светится.

Индикатор АКБ:

при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
