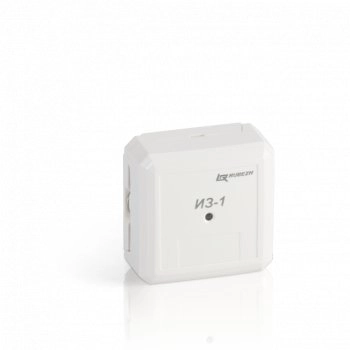

ИЗ-1 ПРОТ.R3 (униполярный) Изолятор шлейфа

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 427-677
Рубеж ИЗ-1 ПРОТ.R3 ИЗ-1 ПРОТ.R3 (униполярный) изображение 2
Превью товара 1
Превью товара 2
645 просмотров
543.77 ₽
Рекомендованная цена
517 ₽
Спецпредложение до 28.07.2021

Купить по клубной цене


В наличии
Cклад Щербинка: > 10 шт
Удаленный склад: > 10 шт

Оставить отзыв

Изолятор шлейфа для размыкания части адресной линии связи при обнаружении короткого замыкания., : питание от адресной линии связи; ток потребления в дежурном режиме – не более 0,5мА; время срабатывания – не более 0,1 с; диапазон рабочих температур – от -25 до +60° С.

Назначение: изолятор шлейфа  предназначен для использования в адресных линиях связи RS-R3 премно-контрольных приборов «Рубеж-2ОП» прот. R3

Основные особенности ИЗ-1 ПРОТ.R3 (униполярный):

  • Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм, при обнаружении в ней признаков короткого замыкания. Изолятор шлейфа отключает короткозамкнутые участки адресной линии связи, тем самым обеспечивая работоспособность остальной части линии связи.
  • При устранении короткого замыкания изолятор шлейфа автоматически восстанавливает работоспособность адресной линии связи. Изолятор шлейфа является адресным устройством и передает информацию о своем состоянии на приемно-контрольный прибор. На плате установлены два двухконтактных клеммника (АЛС1 и АЛС2) для подключения к АЛС и двухцветный светодиодный индикатор.
  • При замыкании линии, подключенной к клеммнику – АЛС1 или АЛС2, светодиодный индикатор начинает частое промаргивание с частотой 2 Гц. При устранении замыкания линии работоспособность системы восстанавливается и светодиод переходит в дежурное промаргивание - 1 раз в 4-5 сек.
  • Клеммники АЛС1 и АЛС2 полностью симметричны и равноправны при включении в систему.

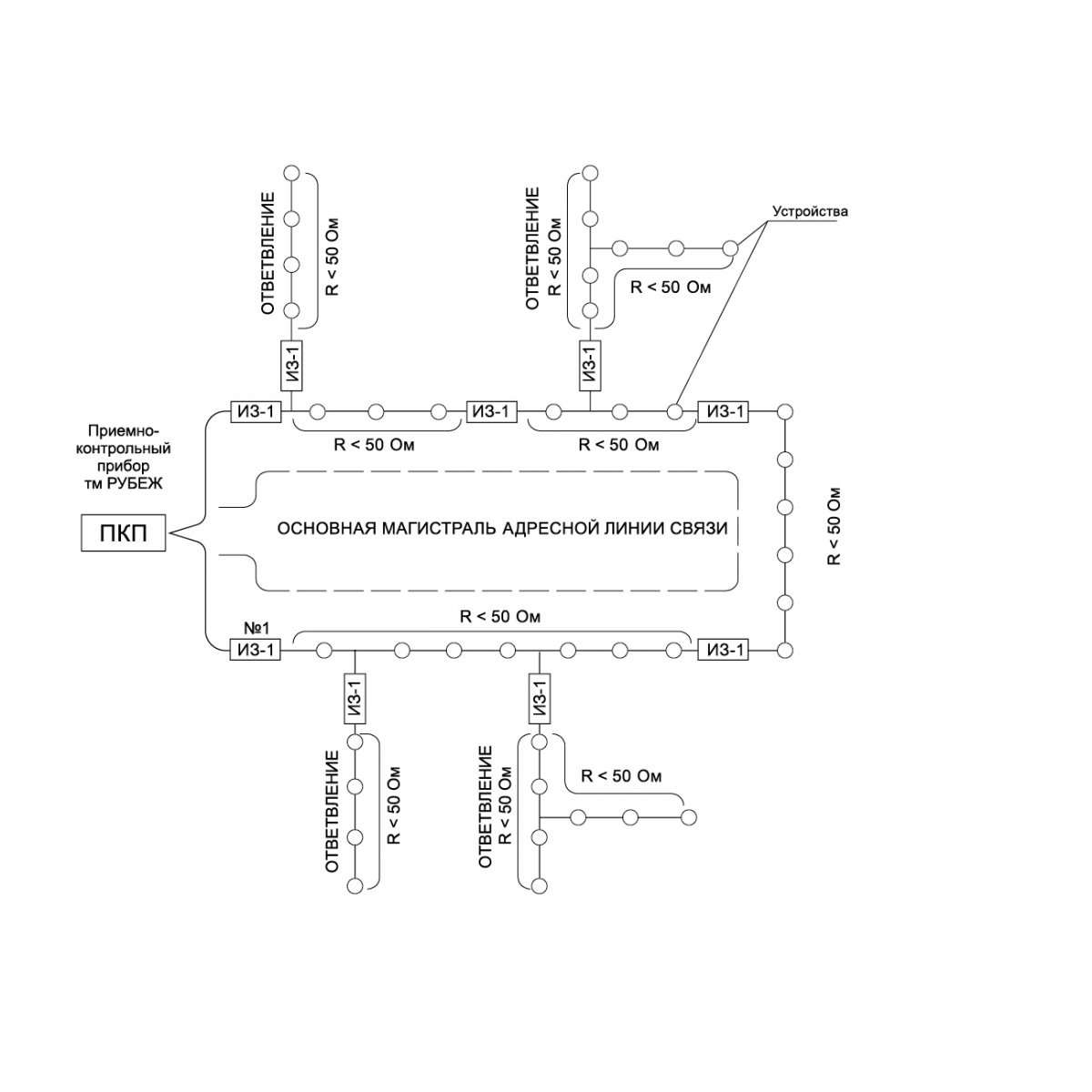

  • Защищаемый участок шлейфа начинается у изоля- тора и заканчивается у следующего изолятора или у последнего устройства в шлейфе или ответвлении.

Состояние изолятора шейфа

 Индикация

 Дежурное

 Мигание один раз в (4 – 5) секунд

 Короткое замыкание АЛС

 Частое мигание (2 раза в секунду)

 Тест

 Частое мигание в течение (2-3) с после
нажатия на кнопку ТЕСТ

 Нет питания

 Выключена

Технические характеристики:

Напряжение питания

по АЛС

Потребляемый ток:
в дежурном режиме, не более
в режиме КЗ, не более


0,5 мА
10 мА

Время срабатывания, не более

0,1 сек

Электрическое сопротивление защищаемого участка АЛС, не более

50 Ом

Максимальное количество изоляторов шлейфа N(из-1), устанавливаемых в каждую АЛС

расчет исходя из количества АУ и их суммарного токопотребления

Габаритные размеры модуля, не более

52х52х24 мм

Масса, не более

28 г

Рабочий диапазон температур

от -25 до +60°С

Средний срок службы, не менее

10 лет

Характеристики ИЗ-1 ПРОТ.R3:

  • Тип адресного устройства: Дополнительное оборудование
  • Производитель: Рубеж адресный
  • Место установки: В помещении
  • Особенности адресного устройства: Нет
