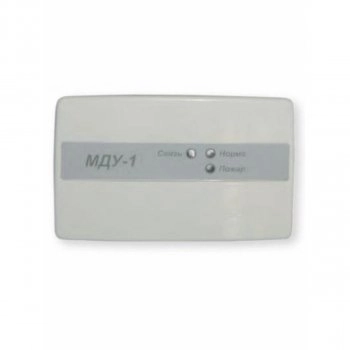

МДУ-1 ИСП.01 Модуль управления клапаном дымоудаления

Модуль управления клапаном дымоудаления. для управления электромеханическим приводом с возвратной пружиной или электромагнитным с ручным возвратом, которые используются на заслонках клапана дымоудаления или огнезадерживающего клапана. Модуль имеет входы контроля положения клапана и входы подключения кнопок ручного управления., количество управляемых клапанов – 1; питание модуля-24/220 В; ток коммутации модулем электропривода:при напряжении питания постоянного тока 24 В-до 2 А; при напряжении питания переменного тока 230 В-до 0,25 А; длина соединений до кнопок управления и концевиков-не более 30м; диапазон рабочих температур – от 20 до +50° С.

Назначение: модуль управления клапанами дымоудаления или огнезадерживающими клапанами
предназначен для:

• ручного управления клапаном с кнопочного поста или с кнопок на плате модуля;
• дистанционного управления клапаном по сигналам с приемно-контрольных приборов ППКП 011249-2-1 «Рубеж-2АМ», ППКП 01149 «Рубеж-4А», ППКОП 011249-2-1 «Рубеж-2ОП», ППКПУ 011249-2-1.

Основные особенности МДУ-1 ИСП.01:

• Модуль осуществляет контроль:
  • положения заслонки клапана;
  • исправности цепи внешней кнопки ручного управления (обрыв);
  • состояния концевых выключателей привода на обрыв.

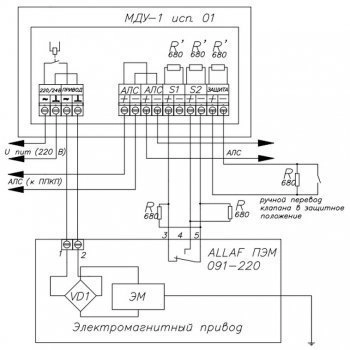

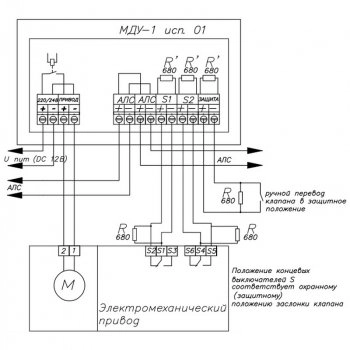

• Модуль предназначен для управления следующими типами приводов клапана :
  • с возвратной пружиной;
  • электромагнитный.
• Модуль рассчитан на непрерывную эксплуатацию при температуре окружающего воздуха от минус 25 до плюс 50 °С и относительной влажности воздуха (93±2) % при температуре плюс 35 °С.

Технические характеристики:

• Количество управляемых клапанов – 1;
• Питание модуля осуществляется через АЛС;
• Напряжение питания электропривода клапана ~220/24 V;
• Ток, протекающей по цепям контроля концевых выключателей и внешней кнопки – не более 20 мА;
• Характеристики реле, коммутирующего питание электромеханического привода клапана:
  • переменный ток – 250 В/0,25 А (62,5 ВА),
  • постоянный ток – 30 В/2 А (60 ВА)
• Длина цепи от модуля до кнопок управления – не более 30 м;
• Степень защиты по ГОСТ 14254-96 – IР20;
• Габаритные размеры модуля не более 125х78х37 мм.
• Масса не более 200 г.
• Средний срок службы – не менее 10 лет;
• Средняя наработка на отказ – не менее 60000 ч., что соответствует вероятности безотказной работы 0,98 за 1000 ч.
• Вероятность возникновения отказа, приводящего к ложному срабатыванию, не более 0,01 за 1000 ч.
