МРО-2М ПРОТ. R3 Модуль речевого оповещения

Модуль речевого оповещения для организации систем автоматического речевого оповещения людей о чрезвычайныхситуациях, имеет выход на динамические головки и реализует речевую систему оповещения людей припожаре., : напряжение питания постоянного тока от10,7 до 30 В; пиковый потребляемый ток при воспроизведении-не более 4,5 А; максимальная продолжительность речевых сообщений -2 минуты; количество речевых сообщений -8; диапазон воспроизводимых частот речевого оповещения (по электрическому тракту)-от 100 до 9000 Гц; количество каналов оповещения -1; пиковая выходная мощность усилителя-42 Вт; номинальное сопротивление подключаемых АМ- не менее 4 Ом; диапазон рабочих температур–от -25 до +55°С.

Адресный модуль речевого оповещения МРО-2М прот. R3 предназначен для организации систем аварийного автоматического речевого оповещения людей о чрезвычайных ситуациях, для эффективного управления процессом эвакуации. Работает в составе адресной системы под управлением приемно-контрольных приборов «Рубеж-2ОП» прот. R3.

Особенности:

Технические характеристики МРО-2М ПРОТ. R3:

Функционально модуль речевого оповещения МРО- 2М прот. R3 представляет собой устройство оповещения, управляемое как дистанционно по АЛС от приемно-контрольного прибора, так и локально с помощью кнопок ПУСК и СТОП.
В системе модуль может иметь один из двух статусов – ведущий (управляемый источник сигнала) или ведомый (управляемый усилитель сигнала). МРО-2М прот. R3 имеет выход на динамические головки и реализует речевую систему оповещения людей при пожаре.
Адресный модуль речевого оповещения МРО-2М прот. R3 обеспечивает:

• подключение акустических модулей или их сборок, общим сопротивлением не менее 4 Ом;
• линейный вход, может использоваться как обычный усилитель мощности;
• линейный выход для подключения ведомого МРО-2М прот. R3;
• контроль целостности цепи до акустических модулей на обрыв и КЗ;
• два выхода для подключения кнопок ПУСК и СТОП с контролем целостности цепей на КЗ и обрыв для локального запуска и прекращения оповещения;
• возможность записи в память устройства любого голосового сообщения;
• автоматический запуск воспроизведения сообщения по сигналу с приемно-контрольного прибора;
• светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором.

К модулю МРО-2М прот. R3 подключаются только пассивные акустические модули, не содержащие в цепи подключения дополнительных радиоэлементов (конденсаторов, катушек, трансформаторов).
Модуль поставляется с одним заранее записанным речевым сообщением.
МРО-2М прот. R3 способен хранить до 8 сообщений (включительно). Обновление ПО и запись сообщений осуществляется с помощью программы «Конфигуратор МРО2М.exe» по каналу USB.
Питание модуля осуществляется от внешнего источника питания.

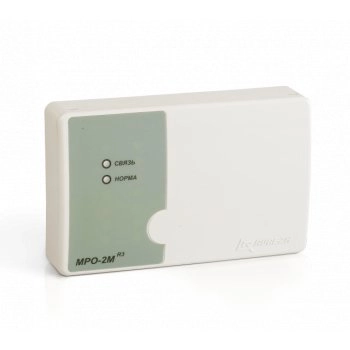

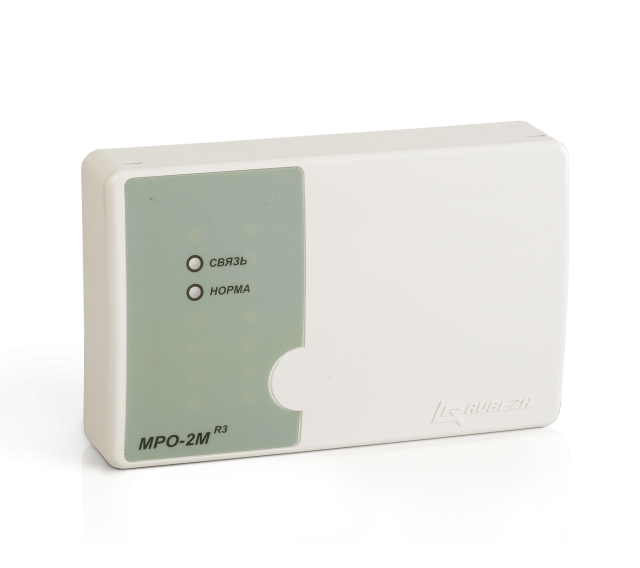

На лицевой стороне модуля расположены индикаторы СВЯЗЬ и НОРМА
Индикатор СВЯЗЬ красного цвета:

• при нажатии кнопки ТЕСТ – частое мигание в течение (2-3) с;
• Наличие обмена данными по АЛС – мигание с периодом 5 с;
• Отсутствие обмена данными по АЛС – погашен.

Индикатор НОРМА зеленого цвета:

• в дежурном состоянии постоянное свечение индикатора;
• при обнаружении неисправностей – мигание с частотой 2 Гц;
• По истечении 3 с после нажатия кнопки КАЛИБРОВКА (запоминание сопротивления АМ) – три коротких мигания;

Выбор источника, номера звукового сообщения, выводимого на АМ, производится по команде прибора (в автоматическом режиме в соответствии с конфигурацией системы или вручную с помощью органов управления прибора):

• для ведущего модуля – либо с линейного входа, либо из внутренней памяти модуля;
• для ведомого модуля – только с линейного входа.

В процессе работы речевой модуль отслеживает сопротивление акустических модулей. Изменение сопротивления более чем на 0,5 Ом от начального значения расценивается как неисправность.

Модуль речевого оповещения МРО-2М прот. R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Схема внешних подключений к модулю речевого оповещения МРО-2М прот. R3
