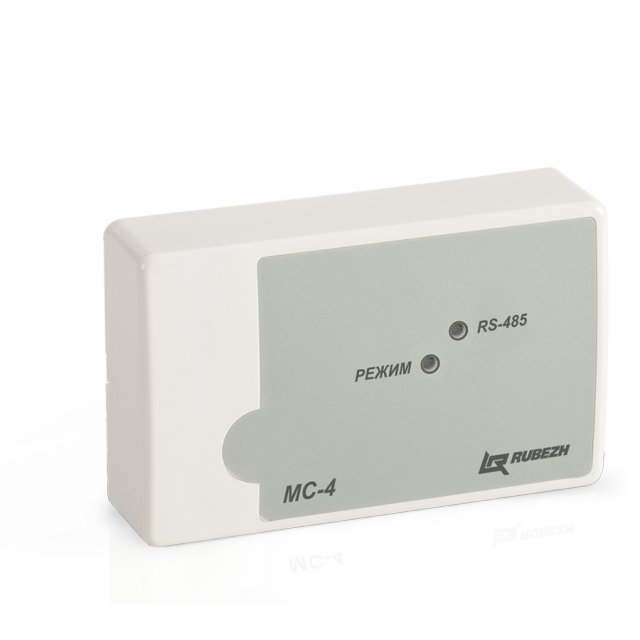

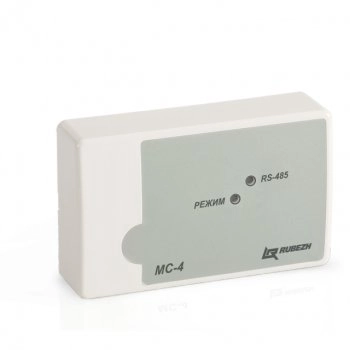

МС-4 Модуль сопряжения

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 427-727
Рубеж МС-4 МС-4 изображение 2МС-4 изображение 3МС-4 изображение 4
Превью товара 1
Превью товара 2
Превью товара 3
Превью товара 4
121 просмотр
4531.00 ₽
Рекомендованная цена
4 305 ₽
Спецпредложение до 24.09.2021

Купить по клубной цене


В наличии
Удаленный склад: 5 шт

Оставить отзыв

Модуль сопряжения МС-4 обеспечивает объединение системы ПС Рубеж с системой НАВИГАРД для передачи пожарных извещений от ППКОПУ011249-2-1 Рубеж-2ОП прот. R3. при помощи GSM передатчика NV2050 на мониторинговую станцию NV DG 2xxx,3xxx; преобразует полученные о тППКОПУ тм Рубеж данные в формат передатчика NV2050 и передает их по интерфейсу RS-485 передатчику NV2050, который в свою очередь передает сигналы на мониторинговую станцию., : питание МС-3 осуществляется от внешнего источника питания +12 В или USB кабель; количество входов для подключения интерфейса RS-485отППКОПУ-1; количество выходов для подключения интерфейса RS-485 на передатчик NV2050 -1; рабочий диапазон температур-от 0 до +40 °С

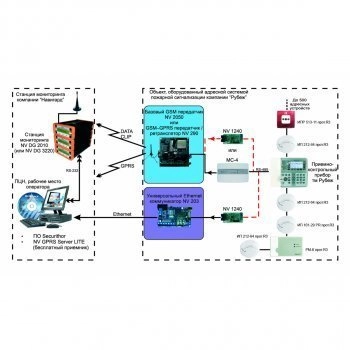

Назначение: модуль сопряжения  предназначен для интеграции адресной системы тм Рубеж с системой передачи извещений по GSM каналам Navigard.

Основные особенности МС-4 прот. R3:

  • Модуль сопряжения осуществляет сбор событий адресных приемно-контрольных приборов тм Рубеж и доставку их до передатчика NV2050.

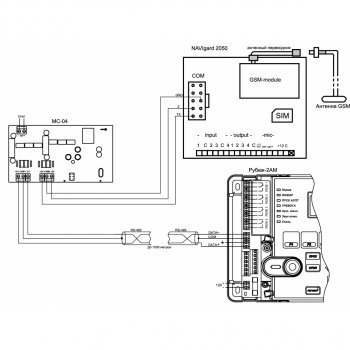

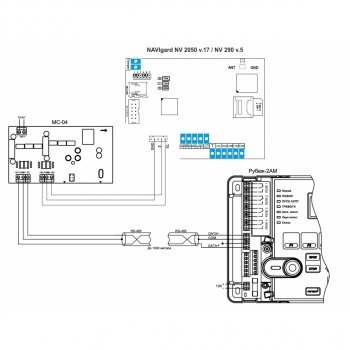

  • Выход приемно-контрольного прибора адресной системы тм Рубеж подключается к входу данного модуля сопряжения  по интерфейсу RS-485. Модуль сопряжения преобразует полученные данные от ППКП тм РУБЕЖ и передает их передатчику NV2050, который, в свою очередь, передает сигналы на приемник NV DG 2010 или NVC DG 3220 мониторинговой станции.
  • Питание  осуществляется от источника питания +12 В или USB-разъема компьютера.
  • Время технической готовности МС к работе после включения питания – не более 1 с.
  • На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния модуля.
  • Светодиодный индикатор РЕЖИМ:
    • дежурная индикация с частотой 1 Гц.
  • Светодиодный индикатор RS-485 «1»:
    • при отсутствии обмена с ПКП – погашен;
    • при наличии обмена с ПКП мигает с частотой 10 Гц.

Технические характеристики:

Питание

12 В или от USB ПК

Количество интерфейсов для подключения:
ППКП тм РУБЕЖ – RS-485, гальванически развязанный
Передатчика NV 2050 – COM порт согласно схеме
USB – для конфигурирования




Длина кабеля интерфейса RS-485, не более

1000 м

Длина кабеля интерфейса USB, до

2 м

Габаритные размеры модуля, не более

125х78х37 мм

Масса, не более

200 г

Рабочий диапазон температур

от 0 до плюс 40°С

Средний срок службы

10 лет

Характеристики МС-4:

  • Тип адресного устройства: Модуль сопряжения
  • Производитель: Рубеж
  • Место установки: В помещении
  • Особенности адресного устройства: Нет
Документация:
  1. Инструкция МС-4
