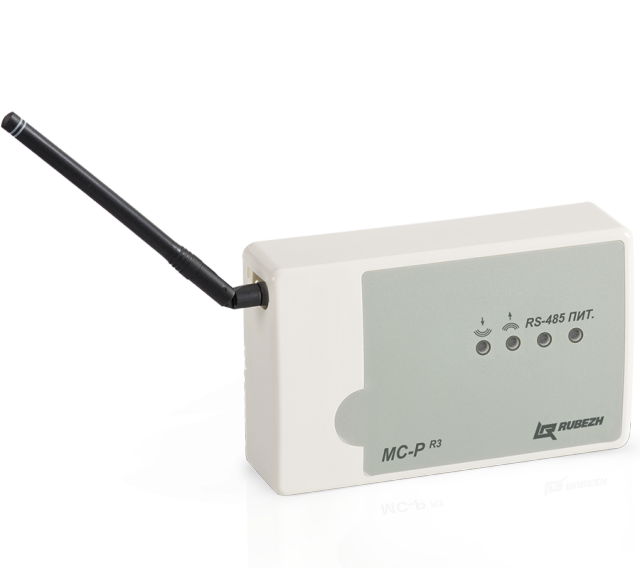

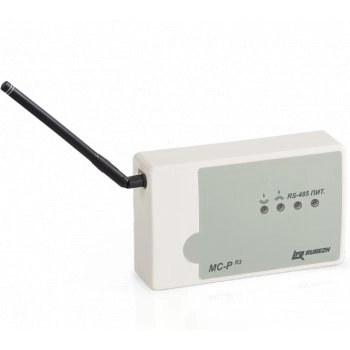

МС-Р Радиоудлинитель

Радиоудлинитель интерфейса RS-485 удлинение лини интерфейса RS-485 по радиоканалу с приемно-контрольными приборами АСТМ РУБЕЖ ППКОПУ011249-2-1 Рубеж-2ОП прот. R3. и пр.; удлинение линии реализуется с помощью пары сконфигурированныхрадиоудлинителей., : питание радиоудлинителя осуществляется отвнешнего источника питания напряжением от10 до14 В; количество выходов для подключения интерфейса RS-485 с гальванической развязкой – 2; длина кабеля интерфейса RS-485 – не более 1000 м; радиоканальные параметры обеспечиваются применяемым радиомодемом СПЕКТР433(www.rateos.ru); рабочий диапазон температур-от 0 до +40 °С

Радиоудлинитель интерфейса представляет собой цифровое электронное устройство, предназначенное для удлинения линии интерфейса RS-485 и передачи ее по радиоканалу.

Особенности:

Технические характеристики МС-Р R3:

Удлинение линии реализуется с помощью пары сконфигурированных радиоудлинителей.

Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса RS-485, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение – суммарное количество приборов и устройств, подключенных к нему по интерфейсу RS-485, не должно превышать 60.

На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя.

Светодиодный индикатор Питание:

• при подключении питания светится постоянно.

Светодиодный индикатор RS-485:

• при отсутствии обмена с ППКП – не светится;
• при наличии обмена с ППКП – мигает с частотой обмена.

Светодиодный индикатор ПЕРЕДАЧА:

• при отсутствии передачи данных по радиоканалу – не светится;
• при передаче данных по радиоканалу – светится постоянно.

Светодиодный индикатор ПРИЕМ:

• при отсутствии приема данных по радиоканалу – не светится;
• при приеме данных по радиоканалу – светится постоянно.

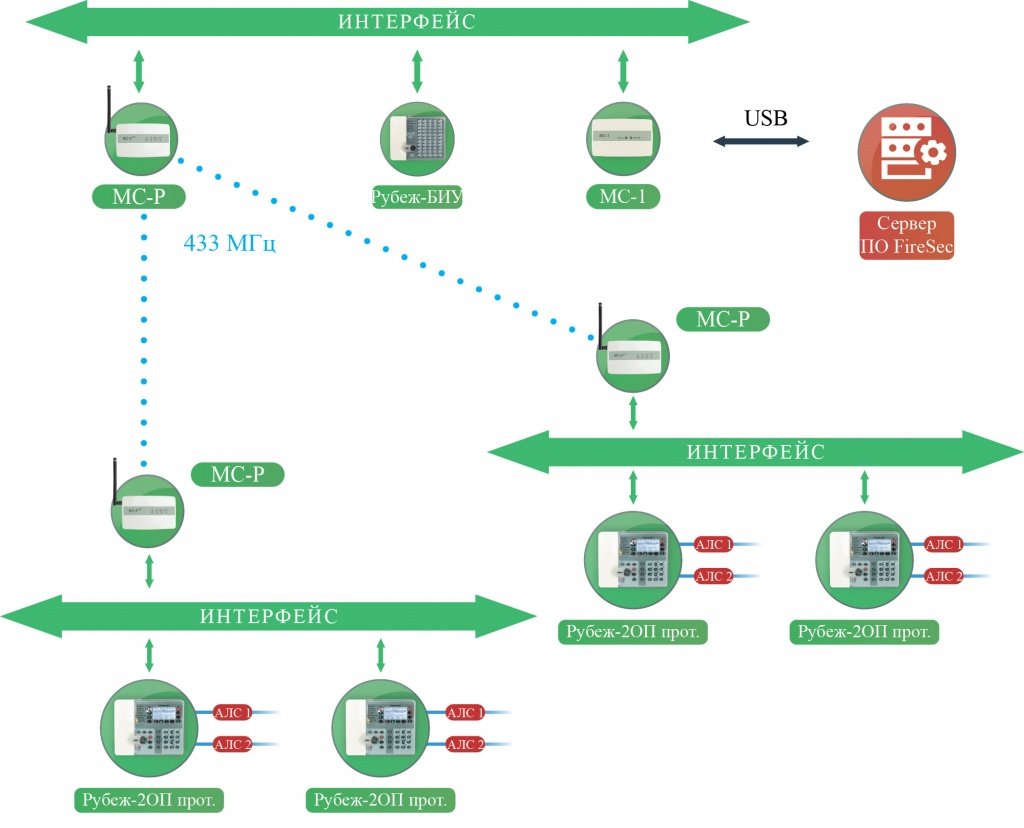

Схема внешних подключений радиоудлинителя МС-Р прот.R3
