ППКПУ 011249-2-1 СЕРИИ ВОДОЛЕЙ (БУНС-01) Прибор приемно-контрольный

Прибор приемно-контрольный и управления пожарный адресный, количество адресных линий связи –2; количество адресных устройств, подключаемых к одной АЛС – 250; количество пожарных зон в приборе-500; количество подключаемых насосов-11(8 пожарных насосов, 1 дренажный насос, 1 жокей-насос или 1 компрессор+1 насос компенсации утечки); длина адресной линии связи – не более 1 000 м; количество реле “сухой контакт” -4; питание – 12 В.

Прибор приемно-контрольный и управления пожарный адресный ППКПУ серии «Водолей» предназначен для построения интегрированных систем водяного и пенного пожаротушения, а также систем пожарной сигнализации, дымоудаления, речевого оповещения, газового и порошкового пожаротушения. Прибор конструктивно выполнен в пластмассовом корпусе. На лицевой стороне блока расположены клавиатура, четырехстрочный ЖКИ для просмотра и ввода параметров, а так же семь светодиодных индикаторов. Блок имеет встроенный зуммер.

Особенности:

Технические характеристики ППКПУ 011249-2-1 СЕРИИ ВОДОЛЕЙ (БУНС-01):

ППКПУ серии «Водолей» управляет следующим оборудованием водяного пожаротушения:

• пожарными насосами;
• жокей насосом;
• компрессором;
• насосом компенсации утечки из гидропневмоемкости;
• дренажным насосом;
• электроприводными задвижками.

Максимальное количество оборудования водяного пожаротушения, подключаемого к ППКПУ серии «Водолей»:

• шкаф управления пожарным насосом – 8;
• шкаф управления жокей насосом – 1;
• шкаф управления компрессором – 1;
• шкаф управления насосом компенсации утечки – 1;
• шкаф управления дренажным насосом – 1;
• шкаф управления электроприводными задвижками – 250.

ППКПУ серии «Водолей» позволяет построить адресные системы автоматического пожаротушения, обеспечивая работу и взаимодействие со следующими адресными устройствами:

• шкафами управления насосами ШУН;
• шкафами управления задвижками ШУЗ;
• адресными извещателями пожарными ИП 212/101-64-А2R, ИП 212-64, ИП 101-29-PR;
• адресными извещателями пожарными ручными ИПР 513-11;
• адресными модулями управления клапанами дымоудаления МДУ-1 исп. 01, 02, 03;
• адресными модулями речевого оповещения МРО-2М;
• адресными модулями управления пожаротушением МПТ-1;
• адресными пожарными метками АМП-4;
• адресными метками АМ-1, АМ-4;
• изоляторами адресных шлейфов ИЗ-1;
• адресными релейными модулями РМ-1, РМ-2, РМ-К.

Основные функции прибора:

• прием сигналов от адресных устройств по двухпроводной адресной линии связи (АЛС);
• контроль исправности адресных устройств и контроль АЛС на КЗ и перегрузку;
• индикация состояния и режимов работы;
• звуковая сигнализация режимов работы;
• включение выносных приборов сигнализации при возникновении пожара;
• управление системами пожаротушения и дымоудаления на охраняемом объекте;
• формирование сигналов на шкафы управления насосами для автоматического пуска пожарных насосов при возникновении события «Пожар» в защищаемой зоне по логике m из n, где m – основные насосы, (n–m) – резервные насосы. Всего к блоку можно подключить 8 пожарных насосов (n = 8);
• автоматический пуск резервных пожарных насосов при отказе основных;
• задержка автоматического пуска пожарных насосов от 0 до 99 с, время задержки устанавливается при конфигурации прибора;
• задержка пуска каждого последующего насоса от 1 до 10 с., если количество основных насосов в системе больше 1, время задержки устанавливается при конфигурации прибора;
• формирование сигналов на шкафы управления задвижками для автоматического открытия/закрытия задвижек при возникновении события «пожар» в защищаемой зоне или группе зон, максимальное количество задвижек – 250;
• отключение режима автоматического пуска пожарных насосов и ручной пуск с прибора;
• отключение режима автоматического управления любым устройством (насосом, задвижкой) и ручное управление устройством с прибора;
• контроль и управление технологическими устройствами: дренажным насосом, жокей-насосом или компрессором, насосом компенсации утечки;
• контроль технологических параметров систем пожаротушения: наличия воды в пожарных резервуарах, питающих трубопроводах, аварийный уровень в дренажном приямке, открытие дверей в помещениях установок пожарного оборудования и пр., формирование сообщений на панель индикации прибора;
• обмен данными по последовательному интерфейсу RS-485 с другими приборами и компьютером.

ППКПУ серии «Водолей» контролирует адресные устройства по 2-м адресным линиям связи. Прибор позволяет работать с радиальными, кольцевыми, древовидными АЛС. Питание адресных пожарных извещателей, адресных меток, адресных релейных модулей, МДУ-1 исп. 01 осуществляется по адресной линии связи, для питания адресных устройств МПТ-1, МРО-2М, РМ-К, МРК-30 необходимо внешнее питание DC 12В или 24В, АМП-4 – 12В DC, ИП 212-64Р и ИП 513-11Р – питаются автономно от батареи, питание МДУ исп.02 – 24В DC или АС, питание МДУ исп. 03 – 220В AC.

В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.

Для обеспечения интерфейса с оператором в системе имеются двадцатикнопочная клавиатура и четырехстрочный ЖКИ на двадцать знакомест в строке, предназначенные для ввода и отображения информации.

Защитная крышка исключает случайное нажатие на клавиши.

Прибор ведет журнал на 1000 событий, в котором записывается информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер. Все подключения к прибору производятся через винтовые клеммные контакты.

По отдельному заказу прибор ППКПУ серии «Водолей« может комплектоваться USB-кабелем для подключения к компьютеру.

Конфигурация прибора ППКПУ в процессе инсталляции и конфигурация работы системы пожарной сигнализации и пожаротушения выполняется с персонального компьютера с помощью ПО «FireSec Администратор».

При конфигурировании в прибор записывается информация об объекте или части объекта, контролируемым данным прибором: об охраняемых зонах и приписанных к ним извещателям, а также о приписанных к зонам комбинациям АСПТ.

После конфигурирования системы, прибор ППКПУ может управлять системой адресной пожарной сигнализации автономно.

Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача».

Программное обеспечение для конфигурации системы «FireSec Администратор» поставляется бесплатно и входит в комплект поставки прибора.

Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор». Подключение одного прибора к компьютеруможно производить при помощи преобразователя интерфейсов RS485/USB либо USB-кабеля.

Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модуль сопряжения МС-1 или МС-2.

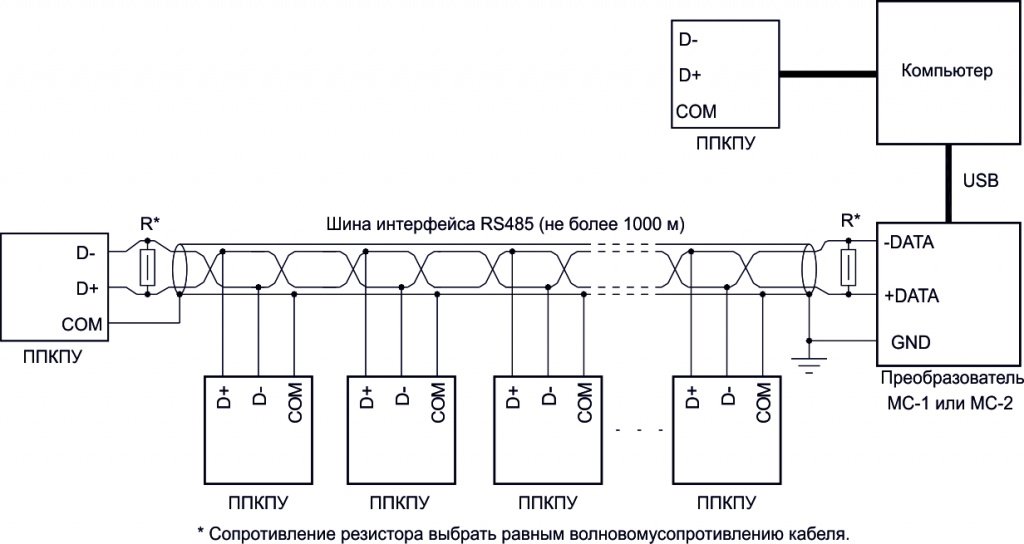

Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением адресных приемно-контрольных приборов в одну сеть RS-485 и выводом информации на центральный компьютер.

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ ПРИБОРА ПРИЕМНО-КОНТРОЛЬНОГО И УПРАВЛЕНИЯ ПОЖАРНОГО СЕРИИ «ВОДОЛЕЙ»
