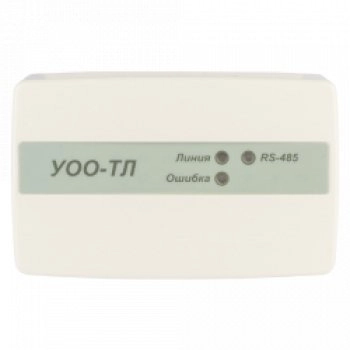

УОО-ТЛ Устройство оконечное объектовое

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 427-770
Рубеж УОО-ТЛ
336 просмотров
5049.33 ₽
Рекомендованная цена
4 797 ₽
Спецпредложение до 28.06.2021

Купить по клубной цене


В наличии
Cклад Подольск: 4 шт
Удаленный склад: 10 шт

Оставить отзыв

Устройство оконечное объектовое обеспечивает передачу извещения от системы ОПС Рубеж в формате Ademco Contact ID посредством коммутируемых телефонных соединений на оборудование мониторинга; состояние системы транслируется в формате Ademco Contact ID по проводной телефонной линии на заранее запрограммированные телефонные номера., : питание УОО-ТЛ осуществляется от внешнего источника питания +12В; количество входов для подключения интерфейса RS-485 от ППКП-1; количество выходов для подключения телефонной линии-1; количество телефонных номеров дозвона -4; количество символов в телефонном номере-не более 21; напряжение телефонной линии-от 20 до 60 В; диапазон рабочих температур – от 0 до +45° С.

Устройство оконечное объектовое УОО-ТЛ предназначено для работы в составе адресной системы пожарной сигнализации тм РУБЕЖ в качестве устройства передачи извещений в формате ADEMCO Contact ID посредством коммутируемых телефонных соединений.

Особенности:

Технические характеристики
Напряжение питания от 9 до 12 В
Потребляемая мощность, не более 3 Вт
Количество телефонных номеров дозвона 4
Максимальное количество символов в телефонном номере 21
Напряжение телефонной линии от 20 до 60 В
Количество выходов для подключения интерфейсов:
-RS-485 – для подключения ППКП тм Рубеж
-USB – для конфигурирования
-Телефонной линии

1
1
1
Период отправки тестового сообщения от 10 до 160 мин
Длина кабеля интерфейса RS-485, не более 1000 м
Длина кабеля USB, не более 2 м
Рабочий диапазон температур от 0 до плюс 45 °С
Масса, не более 200 г
Габаритные размеры модуля, не более 125х78х37 мм
Средний срок службы, не менее 10 лет

Технические характеристики УОО-ТЛ прот. R3:

Устройство оконечное объектовое УОО-ТЛ обеспечивает:

  • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов для приема сообщений о событиях, происходящих в системе;
  • подключение в телефонную линию для передачи сообщений, полученных от ППКП тм РУБЕЖ;
  • светодиодную индикацию наличия связи и режимов работы.

Устройство обеспечивает передачу извещений по четырем независимым направлениям – телефонным номерам. Телефонный номер задается цифрами, буквами и служебными символами.

  • цифры: 0, 1…9 – для указания номера телефона;
  • символы: W – ожидание вызывного тона; T – переход в режим тонального набора, p – пауза 2 с, P – пауза 8 с, * – переключение в тональный режим.

Устройство работает на линиях с напряжением от 20 до 60 В. Постоянное напряжение в незанятой абонентской линии должно быть не менее 20 В.

Поступающие от ППКП извещения записываться в специальный журнал извещений, откуда передаются по телефонной линии по мере установления связи. Емкость журнала – не менее 50 извещений. Устройство обеспечивает контроль исправности телефонной линии по наличию вызывного тона 425 Гц и/или линейного напряжения. Автоматическая периодическая посылка тестового сообщения «Исправен» по телефонной линии в заданных направлениях.

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ УСТРОЙСТВ УОО-ТЛ


Характеристики УОО-ТЛ:

  • Тип адресного устройства: Устройство оконечное объектовое
  • Производитель: Рубеж адресный
  • Место установки: В помещении
  • Особенности адресного устройства: Нет
Документация:
  1. Инструкция УОО-ТЛ
