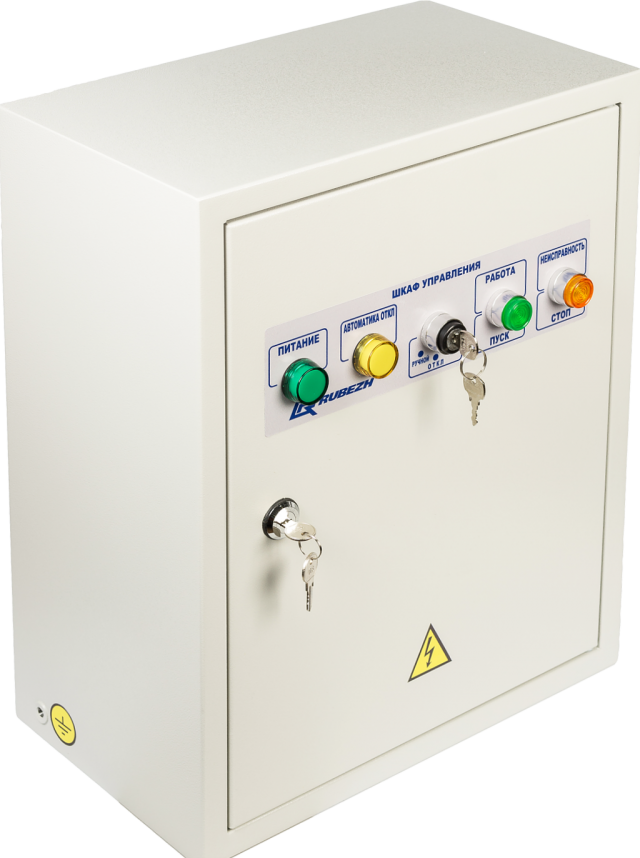

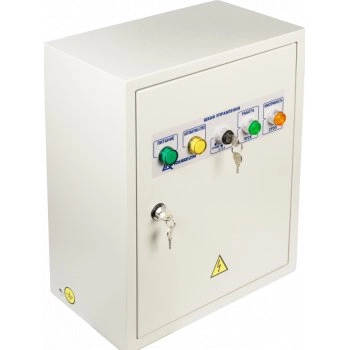

ШУ/ШУВ-5,5 (5,5КВТ) Шкаф управления адресный

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 427-854
Рубеж ШУ/ШУВ-5,5
222 просмотра
30 018 ₽
Розничная цена

Купить по клубной цене


Наличие:
Наличие и срок поставки уточняйте у менеджеров
Подобрать похожие
Курьерская доставка
бесплатно

Доставка в ПВЗ
бесплатно

Оставить отзыв

Шкаф управления адресный. для управления вентилятором, мощностью до 5.5 кВт приточно-вытяжной вентиляции или вентилятором дымоудаления адресной системы противопожарной защиты, контроль наличия и параметров электропитания на вводе сети, контроль исправности основных цепей электрической схемы устройства, контроль исправности входных цепей от датчиков на обрыв и кз, передача сигналов в ППКП., : напряжение сети для трехфазного исполения – 400 В; напряжение сети для однофазного исполения – 230 В; тип системы заземления – TN-C/ТN-S (выбор при помощи перемычки); диапазон рабочих температур – от 0 до +55° С; степень защиты оболочки-IP31 (IP54 по требованию).

Шкаф управления ШУ предназначен для управления электроприводом различных инженерных систем объекта. ШУ может использоваться только с ППКП «Рубеж-4А» и ППКОП «Рубеж-2ОП» или автономно.

Особенности:
Технические характеристики
Рабочее напряжение сети:
-для однофазных ШУ
-для трехфазных ШУ

230 (+23/-35) В 400 (+40/–60) В
Номинальная частота50±1 Гц
Тип заземления TN-C/TN-S
Габаритные размеры всех однофазных ШУ и трехфазных ШУ от 0,18 до 45 кВт, не более (ГхШхВ)
Габаритные размеры трехфазных ШУ от 55 до 110 кВт, не более (ГхШхВ)
260х400х500 мм 260х500х650 мм
Масса всех однофазных ШУ и трехфазных ШУ от 0,18 до 45 кВт, не более Масса трехфазных ШУ от 55 до 110 кВт, не более 20 кг
45 кг
Рабочий диапазон температур От минус 10 до плюс 55°C
Средний срок службы, не более10 лет

Технические характеристики ШУ/ШУВ-5,5 (5,5КВТ):

ШУ управляет электродвигателем различных исполнительных устройств систем пожаротушения, дымоудаления и других инженерных систем здания через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме командными импульсами встроенного в шкаф контроллера по сигналу с ППКП, а также в ручном режиме управления с кнопок удаленного запуска либо с кнопок панели шкафа без участия ППКП.

Шкаф управления ШУ, в зависимости от исполнения, обеспечивает управление электродвигателями:

  • однофазными, рассчитанными на напряжение 230 В, номинальной мощностью от 0,18 до 3 кВт, в сетях с системой заземления TN-C или TN-S;
  • трехфазными, рассчитанными на напряжение 400 В, номинальной мощностью от 0,18 до 45 кВт, в сетях с системой заземления TN-C или TN-S;
  • трехфазными, рассчитанными на напряжение 400 В, номинальной мощностью от 55 до 110 кВт, в сетях с системой заземления TN-C.


Список шкафов управления:

 ШУ-0,18 (0,18 кВт)  ШУ-3 (3 кВт)  ШУ-18 (18 кВт)  ШУ-55 (55 кВт)
 ШУ-0,37 (0,37 кВт)  ШУ-5,5 (5,5кВт)  ШУ-22 (22 кВт)  ШУ-75 (75 кВт)
 ШУ-0,75 (0,75 кВт)  ШУ-7,5 (7,5 кВт)  ШУ-30 (30 кВт)  ШУ-90 (90 кВт)
 ШУ-1,5 (1,5 кВт)  ШУ-11 (11 кВт)  ШУ-37 (37 кВт)  ШУ-110 (110кВт)
 ШУ-2,2 (2,2 кВт)  ШУ-15 (15 кВт)  ШУ-45 (45 кВт)

Шкаф управления обладает следующими функциями:

  • контроль наличия и параметров трёхфазного электропитания на вводе сети;
  • контроль исправности основных цепей электрической схемы шкафа;
  • контроль исправности входных цепей от датчиков и кнопок на обрыв и короткое замыкание;
  • местное переключение режима управления электроприводом на один из трех режимов: «Автоматический» / «Ручной» / «Отключен»;
  • передачу в ППКП сигналов своего состояния по адресной линии связи АЛС;
  • управление подключенным электроприводом в соответствии с командами, получаемыми по адресной линии связи от ППКП или по командам местного управления;

ШУ может находиться в следующих режимах управления:

  • «Автоматический» - когда управление производится по командам с ППКП;
  • «Ручной» - когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП;
  • «Отключен» - когда контактор обесточен и пуск электропривода невозможен.

ШУ имеет возможность настройки с ППКП следующих параметров:

  • время выхода на режим: 0-250 с , 0 - бесконечно;
  • выбор: на вход контроля подключаются либо кнопки дистанционного управления, либо датчик выхода на режим;
  • время задержки на включение 0-250 с;
  • время удержания 0-250 мин (0-бесконечно).

Характеристики ШУ/ШУВ-5,5:

  • Тип адресного устройства: Шкаф управления
  • Производитель: Рубеж
  • Место установки: В помещении
  • Особенности адресного устройства: Нет
