ШУН-1,5 (1,5 КВТ) Шкаф управления насосом адресный

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 427-808
Рубеж ШУН-1,5
113 просмотров
48 348 ₽
Розничная цена

Купить по клубной цене


Наличие:
Наличие и срок поставки уточняйте у менеджеров

Курьерская доставка
бесплатно

Доставка в ПВЗ
бесплатно

Оставить отзыв

Шкаф управления насосом адресный. для управления электродвигателями мощностью до 1.5 кВт дренажного насоса, жокей-насоса, насоса пожаротушения, контроль наличия и параметров электропитания на вводе сети, контроль исправности основных цепей электрической схемы устройства, контроль исправности входных цепей от датчиков на обрыв и кз, передача сигналов в ППКП., : напряжение сети для трехфазного исполения – 400 В; напряжение сети для однофазного исполения – 230 В; тип системы заземления – TN-C/ТN-S (выбор при помощи перемычки); диапазон рабочих температур – от 0 до +55° С; степень защиты оболочки-IP31 (IP54 по требованию).

Шкаф управления насосом ШУН предназначен для управления электроприводом исполнительного устройства насосной станции. ШУН может использоваться для управления электроприводом совместно с ППКПУ серии «Водолей» или автономно.

Особенности:
Технические характеристики
Рабочее напряжение сети 400 (+40/–60) В
Номинальная частота50 ±1 Гц
Тип системы заземления (выбирается при помощи перемычки) TN-C/ТN-S
Габаритные размеры, не более220 ? 510 ? 400 мм
Масса, не более 12 кг
Рабочий диапазон температур от 0 до плюс 55°С
Средний срок службы, не менее10 лет

Технические характеристики ШУН-1,5 (1,5 КВТ):

ШУН управляет электродвигателем насоса через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ПП-КПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН обеспечивает работу с 3-х фазными электродвигателями номинальной мощностью от 0,18 до 15 кВт в трехфазных сетях системы заземления TN-C или TN-S. В зависимости от мощности подключаемого электропривода шкафы управления выпускаются в следующих исполнениях (цифра в обозначении показывает мощность в кВт):

  • ШУН-0,18 (ток регулируемой уставки теплового расцепителя 0,63-1 А);
  • ШУН-0,37 (ток 1-1,6 А);
  • ШУН-0,75 (ток 1,6-2,5 А);
  • ШУН-1,5 (ток 2,5-4 А);
  • ШУН-2,2 (ток 4-6,3 А);
  • ШУН-3 (ток 6-10 А);
  • ШУН-5,5 (ток 9-14 А);
  • ШУН-7,5 (ток 13-18 А);
  • ШУН-11 (ток 20-25 А);
  • ШУН-15 (ток 24-32 А).

В зависимости от назначения ШУН может выполнять функции управления работой:

  • пожарного насоса;
  • насоса компенсации утечек гидропневматической емкости;
  • дренажного насоса;
  • жокей-насоса или компрессора.

ШУН реализует следующие функции:

  • контроль наличия и параметров 3-х фазного электропитания на вводе сети;
  • контроль исправности основных цепей электрической схемы прибора;
  • контроль исправности входных цепей от датчиков (концевых выключателей, датчиков уровня) и электроконтактных манометров на обрыв и короткое замыкание;
  • контроль силовой цепи питания двигателя;
  • местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «От- ключен»;
  • передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R;
  • управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R от ППКПУ, по командам датчиков уровня или по командам местного управления.

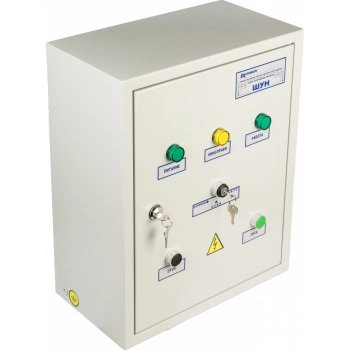

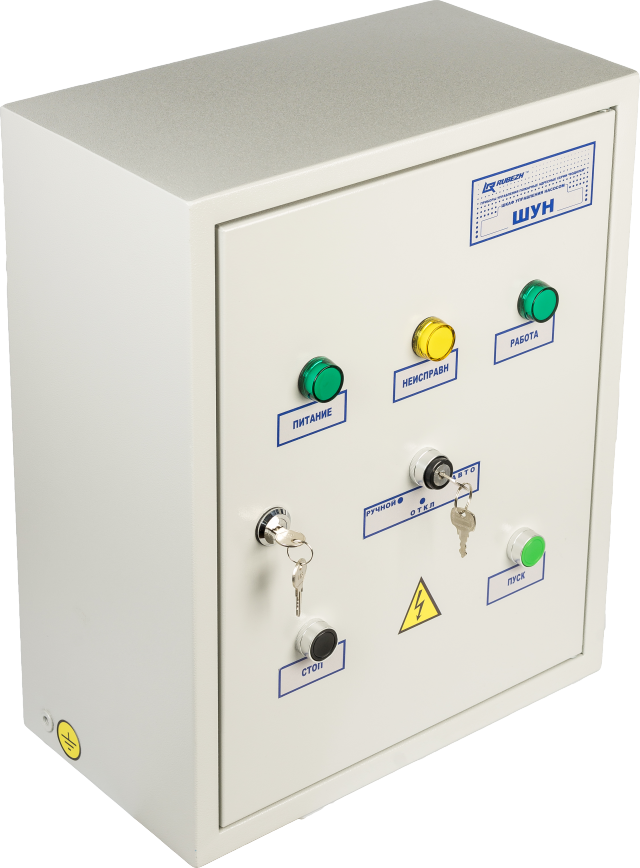

На лицевой стороне ШУН расположены индикаторы состояния и органы управления. В основании корпуса предусмотрены три кабельных сальниковых ввода для подключения к ШУН внешних цепей.

ШУН может находиться в следующих режимах управления:

  • «Автоматический», когда управление работой насоса осуществляется по командам с ППКПУ.
  • «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
  • «Отключен», когда контактор обесточен и пуск насоса невозможен.

Характеристики ШУН-1,5:

  • Тип адресного устройства: Шкаф управления
  • Производитель: Рубеж
  • Место установки: В помещении
  • Особенности адресного устройства: Нет
