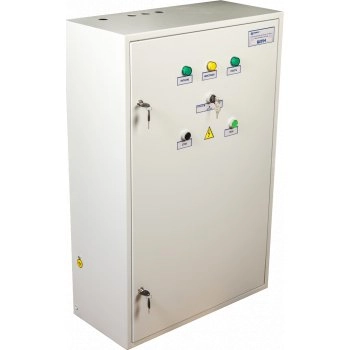

ШУН-75 (75 КВТ) Шкаф управления насосом адресный

Шкаф управления насосом адресный. для управления электродвигателями мощностью до 75 кВт дренажного насоса, жокей-насоса, насоса пожаротушения, контроль наличия и параметров электропитания на вводе сети, контроль исправности основных цепей электрической схемы устройства, контроль исправности входных цепей от датчиков на обрыв и кз, передача сигналов в ППКП., : напряжение сети для трехфазного исполения – 400 В; напряжение сети для однофазного исполения – 230 В; тип системы заземления – TN-C/ТN-S (выбор при помощи перемычки); диапазон рабочих температур – от 0 до +55° С; степень защиты оболочки-IP31 (IP54 по требованию).

Шкаф управления насосом ШУН предназначен для управления электро-приводом исполнительного устройства насосной станции. ШУН может использоваться для управления электроприводом совместно с ППКПУ серии «Водолей» или автономно.

Технические характеристики ШУН-75 (75 КВТ):

ШУН управляет электродвигателем насоса через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН обеспечивает работу с 3-х фазными электродвигателями номинальной мощностью от 18 до 110 кВт в трехфазных сетях системы заземления TN-C. В зависимости от мощности подключаемого электропривода шкафы управления выпускаются в следующих исполнениях (цифра в обозначении показывает мощность в кВт):

• ШУН-18 (ток нерегулируемой уставки теплового расцепителя 40 А);
• ШУН-22 (ток 50 А);
• ШУН-30 (ток 63 А);
• ШУН-37 (ток 80 А);
• ШУН-45 (ток 100 А);
• ШУН-55 (ток 125 А);
• ШУН-75 (ток 160 А);
• ШУН-90 (ток 200 А);
• ШУН-110 (ток 250 А);
• ШУН-55 – ШУН-110 (ток регулируемой уставки теплового расцепителя 125-250 А).

ШУН может выполнять функции управления работой только пожарного насоса.

ШУН реализует следующие функции:

• контроль наличия и параметров 3-х фазного электропитания на вводе сети;
• контроль исправности основных цепей электрической схемы прибора;
• контроль исправности входных цепей от датчиков (электроконтактных манометров) на обрыв и короткое замыкание;
• контроль силовой цепи питания двигателя
• местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R;
• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R от БУНС или по командам местного управления.
