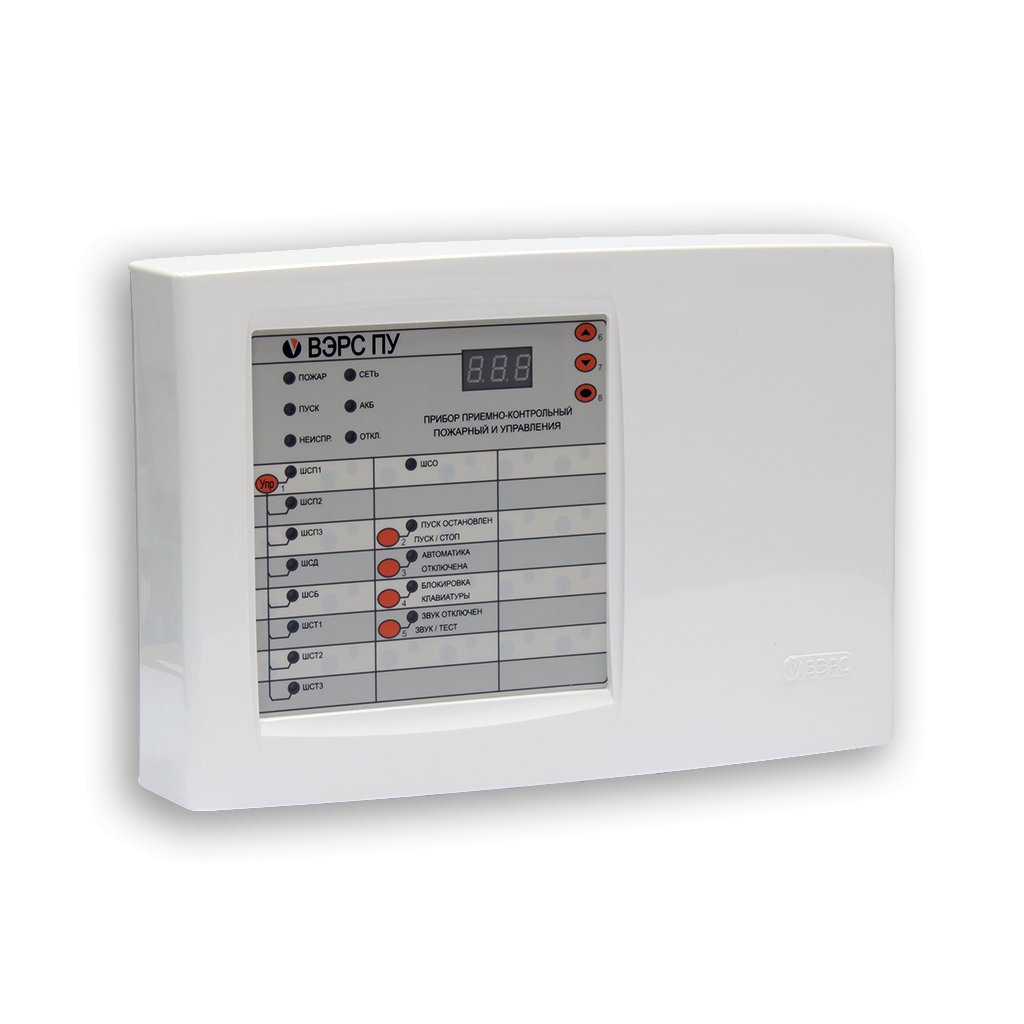

ВЭРС-ПУ М версия 3.1 Прибор приёмно-контрольный

Параметр

Значение

Питание ПРИБОРА основное и дополнительное:

- сеть переменного тока частотой (50±1) Гц, В

- аккумулятор емкостью 7 А*ч, В

- внешний РИП, В

~220

12

12

Максимальная мощность, потребляемая ПРИБОРОМ от сети пе­ременного тока, ВА, не более

42

Мощность, потребляемая ПРИБОРОМ в дежурном режиме от сети ~220 В без учета внешних нагрузок, ВА не более

15

Максимальный ток, потребляемый ПРИБОРОМ (без учета внеш­ней нагрузки по цепи 12 В и выносных оповещателей) от внутренне­го резервного аккумулятора при отключении сети, А, не более:

в дежурном режиме

в режиме пожаротушения (при 1 Ом на клеммах ПУСК)

в режиме пожаротушения (при 10 Ом на клеммах ПУСК)

0,18

1,5

4,2

Время работы ПРИБОРА от АКБ емкостью 7 А*ч при отключении сетевого напряжения, час, не менее:

в дежурном режиме без внешней нагрузки по цепи 12В

в режиме пожаротушения (при 1 Ом на клеммах ПУСК)

в режиме пожаротушения (при 10 Ом на клеммах ПУСК)

30

5

1,5

Напряжение на аккумуляторе в режиме резерва, при котором акку­мулятор автоматически отключается от схемы ПРИБОРА, В:

10 ...10,5

Время заряда разряженного аккумулятора (см. рис.2 стр.19), час, не более

24

Напряжение клеммы «12В», питающей внешнюю нагрузку, В

12±2

Ток внешней нагрузки в дежурном режиме, А, не более

1

Ток внешней нагрузки в режиме тушения, А, не более

1,5

Максимальный ток нагрузки ключа выхода оповещения (транзи­сторный ключ с общим коллектором), А не более:

световые табло

сирена

0,4

1

Суммарный ток нагрузки выходов оповещения запитанных от цепи 12В, А не более

2

Количество выходных линий пуска АУП, шт.

1

Параметры пусковых импульсов на выходе линии пуск:

амплитуда тока контроля, не более, мА

напряжение на выходе линии пуска при токе нагрузки до 0,4А

2 мА

24±2

- ток на выходе линии пуска, при сопротивлении нагрузки 1 Ом, не менее, А

2,4

- сопротивление пусковой цепи (без учета сопротивления проводов линии), Ом

1...80

- длительность импульса скважностью Q=2, настраивается, сек.

1 ...99

- количество импульсов, настраивается, шт.

1.7,

неограниченно

Количество подключаемых пожарных ШС (ШСП), шт.

3

Количество подключаемых ШС дистанционного пуска (ШСД), шт.

1

Количество подключаемых ШС блокировки (ШСБ), шт

1

Количество подключаемых ШС технологических (ШСТ), шт

3

Количество подключаемых охранных ШС (ШСО), шт

1

Напряжение на клеммах для подключения ШС, В:

в дежурном режиме

при разомкнутом состоянии ШС

17±1,5

22±2

Максимальные токи на клеммах ШС:

для токопотребляющих извещателей, мА

3±0,3

при замкнутом состоянии ШС, мА

20±2

Сопротивление утечки между проводами ШС, не менее

для охранного ШС, кОм

для шлейфов ШСП, ШСД, ШСБ, ШСТ, кОм

20

50

Сопротивление выносного резистора на шлейфе, кОм

7,5 ± 5%

Максимальное сопротивление ШС без учета сопротивления вынос­ного элемента, Ом, не более

220

Время реакции на нарушение шлейфа, мсек, не более

50, 300, 3000

Задержка опроса пожарного извещателя при верификации, сек:

30, 60, 120

Задержки для охранного ШС (опционально):

задержка взятия на охрану для тактики «с задержкой на выход и

15, 30, 45, 60,

вход» и «задержка с открытой дверью», сек

90

задержка включения выносного звукового оповещателя (сирены) при нарушении ШС, сек

0, 15, 30, 60

Задержка пуска АУП после получения стартового сигнала запуска устанавливается, с шагом 10 сек, в диапазоне, сек

30.120

Задержка контроля срабатывания АУП после подачи пускового им­пульса, сек.

30.250

Ма ксимальное количество РНП на линии пуска, шт.

16

Количество выходов «открытый коллектор» для управления опове­щателями («СО», «ЗО») и табло («Выход», «Автоматика откл.», «Уходи», «Не входи»), шт.

6

Длительность звучания внутреннего и внешнего звукового оповеща­теля в режимах «Внимание», «Пожар/Тревога», «Неисправность»,

мин

Максимальное количество ключей ТМ, записываемых в ПРИБОР,

шт:

5

25

Ма ксимальное число событий, записываемых в журнал событий

2048

Параметры коммутации переключаемых контактов реле ПЦН («Пуск», «Неисправность», «Пожар/Тревога»):

напряжение переменного тока, не более, В

напряжение постоянного тока, не более, В

ток, не более, А

~120В

24

3

Параметры коммутации контактов на замыкание ПК4,ПК5,НР4,НР5 (реле управления инженерным оборудованием - РУИО):

напряжение переменного тока, не более, В

ток, не более, А

~240В

7

Количество интерфейсов «RS-485», шт.

2

Условия эксплуатации:

диапазон рабочих температур (без АКБ), °С;

относительная влажность при температуре окружающего воздуха 25 °С, %

-30…50

до 98

Габаритные размеры ПРИБОРА, мм, не более

310х210х90

Масса ПРИБОРА без аккумулятора, кг, не более

2
