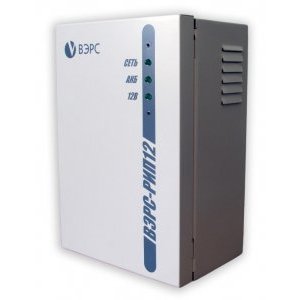

ВЭРС-РИП 12-2,5-12 Источник питания резервированный
- Производитель: ВЭРС
- Код товара: 428-852
Резервированный источник питания, U-вх. 175…275 В, Р-потр. 55 В·А , U-вых. 13.8 В (14.4 В - задается J1), I-вых.ном. 2.5 А, под аккумулятор 12 В 7 А·ч (в комплект не входит), световая индикация режимов работы, 3 диагностических реле («сеть 220В», «АКБ», «Выход 12В») ~120В, =24В/3А, защита от КЗ, защита АКБ от глубокого разряда, IP20, t-раб. -20…+55°С, метал. корпус 165х117х240 мм.
Назначение: предназначен для электропитания средств охранно-пожарной сигнализации (ОПС) номинальным напряжением 12 В постоянного тока.
Основные особенности ВЭРС-РИП 12-2,5-12:
- Источник обеспечивает:
- круглосуточный режим работы в буферном режиме с аккумулятором;
- автоматический переход на резервное питание при отключении сети переменного тока;
- температурную компенсацию заряда;
- защиту от неправильного подключения аккумуляторной батареи (БА);
- контроль напряжения сети переменного тока;
- контроль наличия аккумуляторной батареи;
- контроль состояния аккумуляторной батареи;
- заряд аккумуляторной батареи при наличии напряжения сети переменного тока;
- предохранение аккумуляторной батареи от глубокого разряда;
- защиту выхода от короткого замыкания и перегрузки и восстановление своих параметров после устранения короткого замыкания или повышения тока нагрузки выше максимального значения;
- формирование сигналов встроенного контроля и диагностики;
- передачу извещений во внешние цепи об отсутствии: выходного напряжения, напряжения сети, напряжения аккумулятора посредством трех реле ПЦН.
- Электропитание источника осуществляется от сети переменного тока напряжением 220 (–55В +40), частотой 50 Гц. Резервирование электропитания осуществляется от встроенной аккумуляторной батареи с номинальным напряжением 12 В.
- Выход РИП гальванически развязан от сети 220В.
- Источники предназначены для круглосуточной непрерывной работы при температуре окружающего воздуха от –20 до +55°С и относительной влажности воздуха до 93% при температуре +40°С и атмосферном давлении от 630 до 800 мм.рт.ст.
- Степень защиты оболочки источников – IP31 по ГОСТ 14254.
Технические характеристики:
|
Наименование параметра |
Величина |
|
|
Выходное напряжение постоянного тока, В |
При наличии напряжения сети переменного тока |
13,8±5% |
|
При отсутствии напряжения сети переменного тока |
10,0...13,8 |
|
|
Максимальный ток нагрузки, А |
2,5 |
|
|
Время заряда аккумулятора емкостью 7 А*час, ч, не более |
12 |
|
|
Амплитуда пульсаций (при токе нагрузке более 0,1А), мВ, не более |
50 |
|
|
Напряжение автоматического отключения аккумулятора от нагрузки при разряде, В |
9,5.10,0 |
|
|
Минимальная емкость аккумуляторов, А / час |
7 |
|
|
Номинальное напряжение аккумуляторной батареи, В |
12 |
|
|
Мощность, потребляемая от сети переменного тока при максимальной нагрузке, ВА, не более |
45 |
|
|
Ток, потребляемый от аккумулятора при отключенных: сетевом напряжении и нагрузке, мА, не более |
50 |
|
|
Ток срабатывания схемы защиты от короткого замыкания и перегрузки, А |
3+20% |
|
|
Коммутационные параметры оптореле ПЦН: напряжение постоянного тока, В, не более ток нагрузки, мА, не более напряжение изоляции (ампл.), В, не более |
±350 ±130 3000 |
|
|
Электрическая прочность изоляции вход - выход, вход - корпус, В (ампл.), не более |
1500 |
|
|
Сопротивление изоляции вход - выход, вход - корпус, Мом, не менее |
20 |
|
|
Габаритные размеры, мм |
130х80х60 |
|
|
Масса (без аккумулятора), кг, не более |
0,8 |
|
