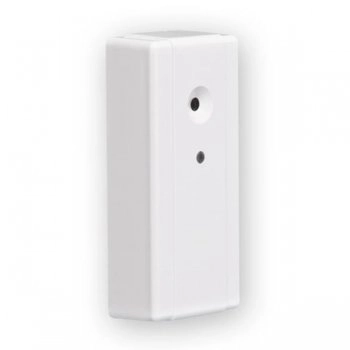

Астра-612 (ИО 329-5) поверхностный звуковой извещатель

Астра-612 (ИО 329-5) поверхностный звуковой извещатель

Назначение

Обнаружение разрушения стекол, остекленных конструкций закрытых помещений и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле

Основные особенности Астра-612:

• обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского;
• миниатюрный корпус;
• микропроцессорный анализ сигнала;
• дискретная регулировка чувствительности;
• режим "память тревоги";
• оптоэлектронное реле;
• установка на стене, на потолке, между рамами.

Технические характеристики

Технические параметры акустического канала

Максимальная рабочая дальность

действия извещателя, м, не менее ................................................. 6

Рабочие частоты:

• первая, Гц .................................................................... 6000±100
• вторая, Гц ....................................................................... 150±10

Чувствительность:

• на первой рабочей частоте, Дб ........................................... 80±1
• на второй рабочей частоте, Дб ......................................... 83,5±0,5

Общие технические параметры

Напряжение питания, В .......................................................... от 8 до 15

Ток потребления, мА, не более ...................................................... 18

Время технической готовности, с, не более...................................... 2

Допустимый ток через контакты реле, А, не более ........................ 0,08

Допустимое напряжение

на контактах реле, В, не более .................................................... 100

Сопротивление выходной цепи реле

в дежурном состоянии, Ом, .................................................... от 6 до 8

Габаритные размеры, мм ......................................................... 70×33×16

Масса извещателя, кг ................................................................. 0,05

Условия эксплуатации

Диапазон температур, °С............................................ от минус 10 до плюс 50

Относительная влажность воздуха, % ................................ до 95 при +35оС

без конденсации влаги

Информативность

• “норма";
• "тревога";
• "повышенный уровень помех по высокой частоте";
• "повышенный уровень помех по низкой частоте".

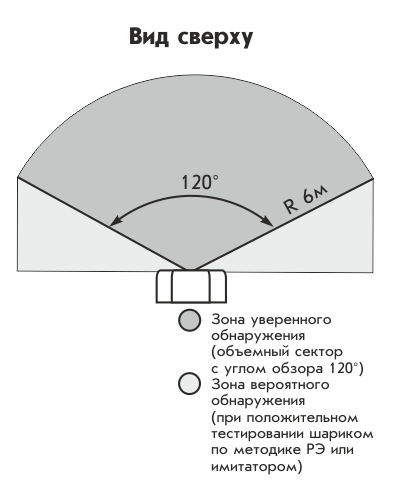

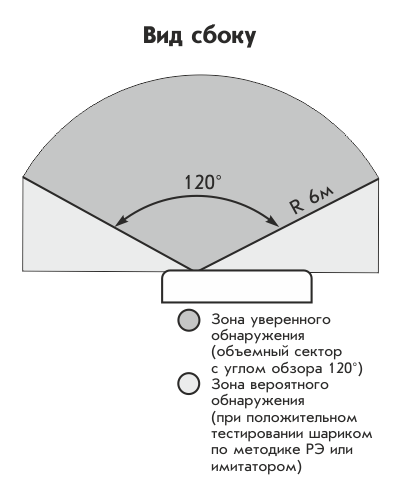

Зона обнаружения:
