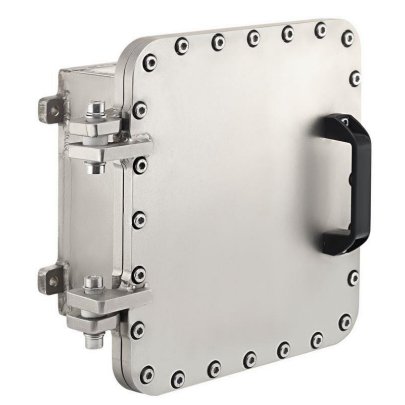

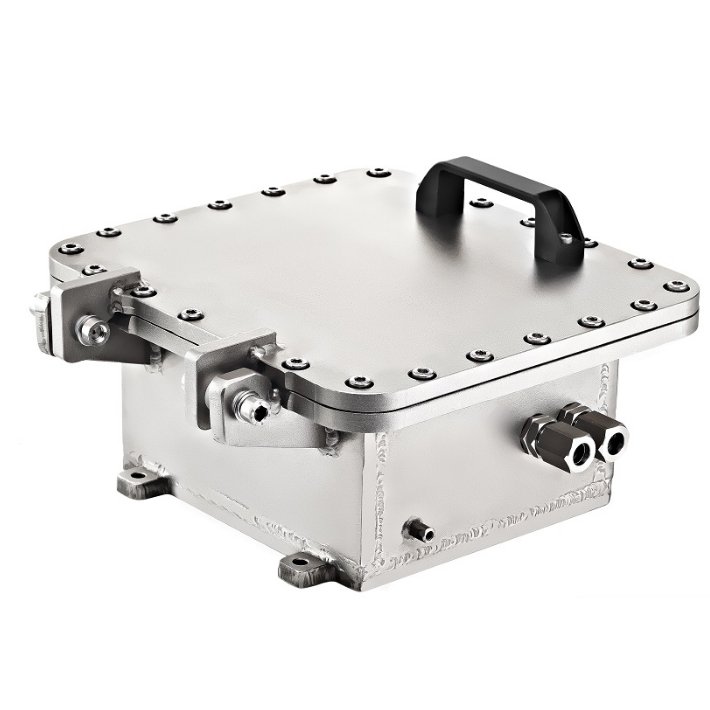

Спектрон-КВ-Exd-Н 345х310х170 Взрывозащищенная коробка.

1 год гарантии
  • Производитель: Спектрон
  • Код товара: 430-501
Спектрон -КВ-Exd-Н 345х310х170 Спектрон-КВ-Exd-Н 345х310х170 изображение 2Спектрон-КВ-Exd-Н 345х310х170 изображение 3Спектрон-КВ-Exd-Н 345х310х170 изображение 4
Фото 1
Фото 2
Фото 3
Фото 4
552 просмотра
89500.00 ₽
Рекомендованная цена
78 223 ₽
Наличие и срок поставки уточняйте

Под заказ

Оставить отзыв

Взрывозащищенная коробка. Материал корпуса - нержавеющая сталь. Марк. взрыв. 1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена), Ex tb IIIC T85°C…T200°C Db, РВ Ex d I Mb. IP68. Кабельные вводы в комплект не входят. Габаритные размеры 345х310х170 мм.

Назначение: взрывозащищенная коробка  относится к стационарным устройствам и предназначена для размещения коммутационного, передающего, принимающего, контрольного, управляющего и другого электротехнического оборудования и приборов во взрывоопасных зонах.

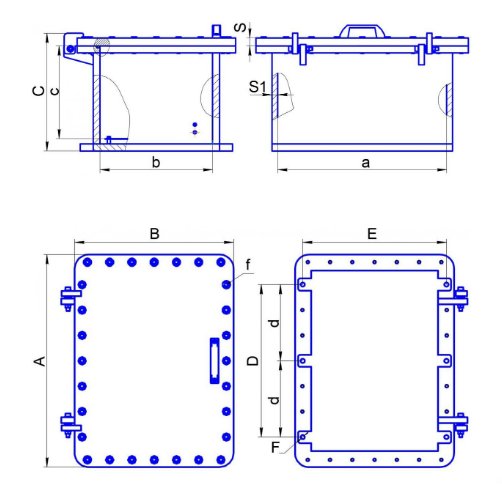

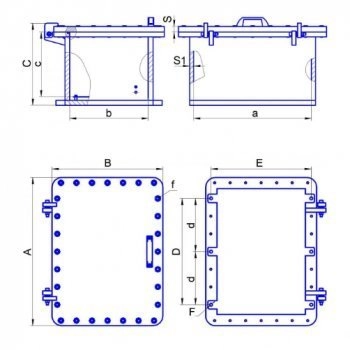

Наружные и внутренние размеры коробок:

Размеры, мм

Масса

кг

Наружные

Внутренние

Крепежные

А, мм

В, мм

С, мм

а, мм

b, мм

с, мм

S, мм

S1, мм

D, мм

d, мм

E, мм

F, мм

f

345

310

170

250

215

110

-

-

195

-

280

15

М10

43

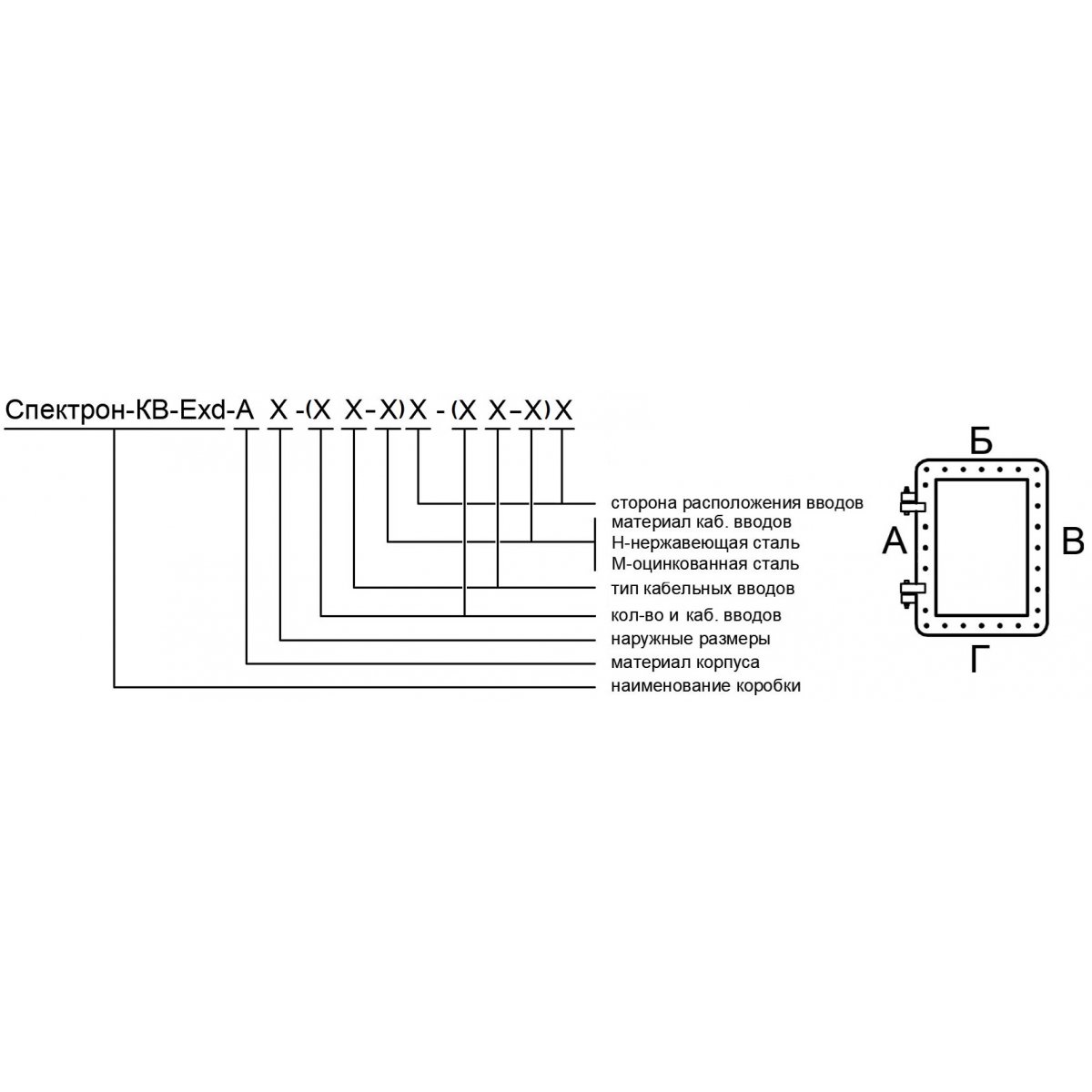

Максимальное количество кабельных вводов по сторонам коробок:

Сторона установки кабельных вводов

Присоединительная резьба кабельных вводов

М20

М25

М32

М40

М50

М63

М75

М90

Количество кабельных вводов на стороне

А, В

6

6

3

2

2

2

1

-

Б, Г

4

4

2

2

2

2

1

-


Основные особенности Спектрон-КВ-Exd-Н 345х310х170:

  • Коробка без подогрева из нержавеющей стали 12Х18Н10Т. Коробка рекомендуется для применения в условиях воздействия щелочных, кислотных и других агрессивных химических сред. В условиях воздействия морской воды и соляного тумана.
  • Маркировка взрывозащиты  1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db / РВ Ex d I Mb позволяет применять коробку во взрывоопасных зонах «1» и «2» классов в закрытых помещениях и на открытых установках, а также в подземных выработках рудников, шахт и их наземных строениях, опасных по газу (метан) и угольной пыли.
  • Наивысшая степень пыле- и водозащищенности IP68.
  • Коробка имеет высочайшие характеристики по прочности.
  • Крышка коробки имеет уплотнительную прокладку по периметру и крепится с помощью болтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
  • Для удобства монтажа и обслуживания выполнена дополнительная поддержка крышки на корпусе с помощью шарнирных петель.
  • Коробка оборудована монтажной панелью для установки оборудования.
  • Степень защиты оболочкой по ГОСТ 14254.
  • Предусмотрены места для подключения заземления - на наружной стенке, на внутренней стенке и на внутренней стороне крышки коробки.
  • В основании коробки предусмотрены  монтажные проушины для крепления на стене.

Технические характеристики:

Параметры

Значение

Маркировка взрывозащиты

1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена) /

Ex tb IIIC T85°C…T200°C Db /

РВ Ex d I Mb

Материал корпуса

Нержавеющая сталь 12Х18Н10Т

Максимальное коммутируемое напряжение, В

250 DC,  800 АС

Максимальный коммутируемый ток, А

520 А  VDC, 57 А  VАС

Температурный диапазон, ºC

Т6

–70 ÷ +85

Т5

–70 ÷ +100

Т4

–70 ÷ +135

Т3

–70 ÷ +200

Степень защиты оболочкой по ГОСТ 14254

IP66/IP68

Климатическое исполнение

УХЛ1, ОМ1

Крепление крышки

Крышка на шарнирах съемная, фиксируется

болтами из нержавеющей стали с цилиндрической

головкой под шестигранный ключ

Монтаж внутри корпуса

Комплектная монтажная панель

Заземление

Наружное и внутреннее

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

I

Тех. консультация

Спектрон-КВ-Exd-Н 345х310х170 относится к негабаритному товару, для расчета стоимости доставки необходимо обратиться к менеджеру компании.
