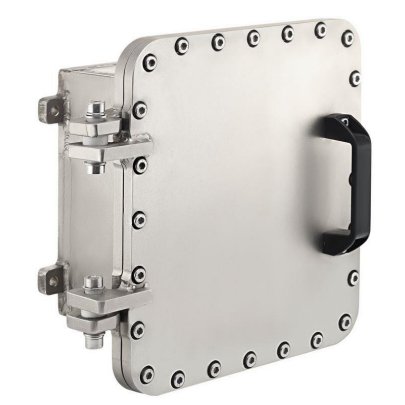

Спектрон-КВ-Exd-Н-ЭП 345х310х275 Взрывозащищенная коробка

1 год гарантии
  • Производитель: Спектрон
  • Код товара: 430-511
Спектрон -КВ-Exd-Н-ЭП 345х310х275 Спектрон-КВ-Exd-Н-ЭП 345х310х275 изображение 2Спектрон-КВ-Exd-Н-ЭП 345х310х275 изображение 3Спектрон-КВ-Exd-Н-ЭП 345х310х275 изображение 4
Превью товара 1
Превью товара 2
Превью товара 3
Превью товара 4
22 просмотра
111840.00 ₽
Рекомендованная цена
104 011 ₽
Спецпредложение до 29.09.2021

Купить по клубной цене


Наличие:
Наличие и срок поставки уточняйте у менеджеров

Оставить отзыв

Взрывозащищенная коробка. Материал корпуса - нержавеющая сталь. Марк. взрыв. РВ ЕхdI / 1ЕхdIICT5/Т6. IP68. Коробки утепленные, с электрическим подогревом. Автоматический режим поддержания заданной температуры. Кабельные вводы в комплект не входят. Габаритные размеры 345х310х275 мм.

Назначение: взрывозащищенная коробка  относится к стационарным устройствам и предназначена для размещения коммутационного, передающего, принимающего, контрольного, управляющего и другого электротехнического оборудования и приборов во взрывоопасных зонах.

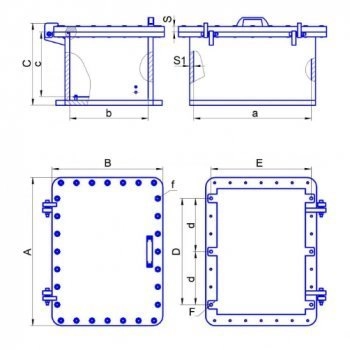

Наружные и внутренние размеры коробок:

Размеры, мм

Масса

кг

Наружные

Внутренние

Крепежные

А, мм

В, мм

С, мм

а, мм

b, мм

с, мм

S, мм

S1, мм

D, мм

d, мм

E, мм

F, мм

f

345

310

275

250

215

215

-

-

195

-

280

15

М10

53

Максимальное количество кабельных вводов по сторонам коробок:

Сторона установки кабельных вводов

Присоединительная резьба кабельных вводов

М20

М25

М32

М40

М50

М63

М75

М90

Количество кабельных вводов на стороне

А, В

12

12

9

6

6

4

2

2

Б, Г

9

9

6

4

4

2

1

1


Основные особенности Спектрон-КВ-Exd-Н-ЭП 345х310х275:

  • Коробка с электрическим подогревом из нержавеющей стали 12Х18Н10Т.
  • Маркировка взрывозащиты  1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db / РВ Ex d I Mb позволяет применять коробку во взрывоопасных зонах «1» и «2» классов в закрытых помещениях и на открытых установках, а также в подземных выработках рудников, шахт и их наземных строениях, опасных по газу (метан) и угольной пыли.
  • Наивысшая степень пыле- и водозащищенности IP68.
  • Коробка имеет высочайшие характеристики по прочности.
  • Крышка коробки имеет уплотнительную прокладку по периметру и крепится с помощью болтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
  • Для удобства монтажа и обслуживания выполнена дополнительная поддержка крышки на корпусе с помощью шарнирных петель.
  • Коробка оборудована монтажной панелью для установки оборудования.
  • Степень защиты оболочкой по ГОСТ 14254.
  • Предусмотрены места для подключения заземления - на наружной стенке, на внутренней стенке и на внутренней стороне крышки коробки.
  • В основании коробки предусмотрены  монтажные проушины для крепления на стене.

Технические характеристики:

Параметры

Значение

Маркировка взрывозащиты

1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена) /

Ex tb IIIC T85°C…T200°C Db /

РВ Ex d I Mb

Материал корпуса

Нержавеющая сталь 12Х18Н10Т

Максимальное коммутируемое напряжение, В

250 DC,  800 АС

Максимальный коммутируемый ток, А

520 А  VDC, 57 А  VАС

Температурный диапазон, ºC

Т6

–70 ÷ +85

Т5

–70 ÷ +100

Т4

–70 ÷ +135

Т3

–70 ÷ +200

Степень защиты оболочкой по ГОСТ 14254

IP66/IP68

Климатическое исполнение

УХЛ1, ОМ1

Крепление крышки

Крышка на шарнирах съемная, фиксируется

болтами из нержавеющей стали с цилиндрической

головкой под шестигранный ключ

Монтаж внутри корпуса

Комплектная монтажная панель

Заземление

Наружное и внутреннее

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

I

Характеристики -КВ-Exd-Н-ЭП 345х310х275:

  • Производитель: Спектрон
  • Клеммная колодка: Нет
  • Кол-во кабельных водов: Без кабельных вводов
  • Тип коробки: Универсальная
