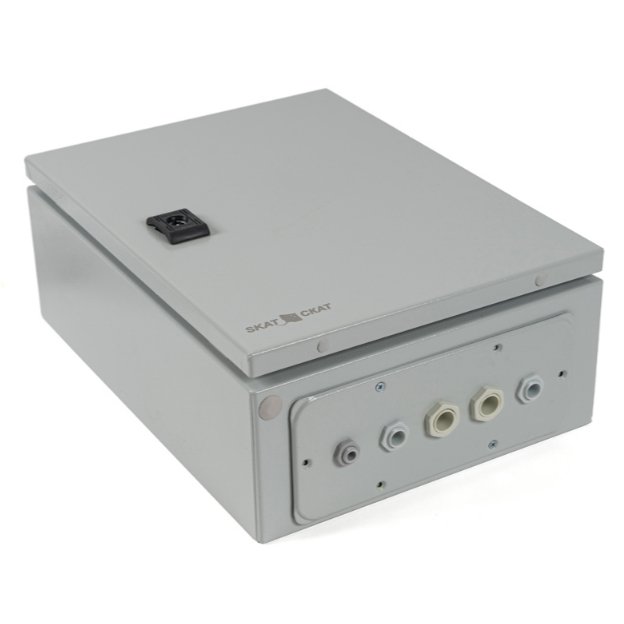

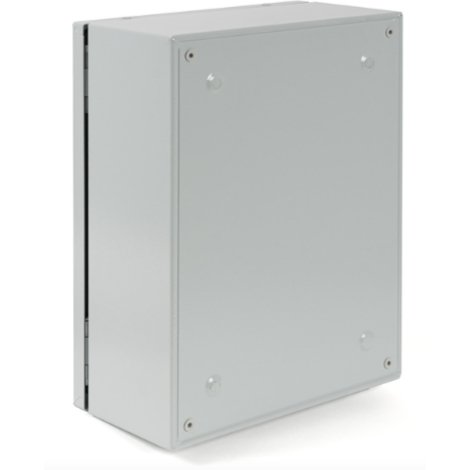

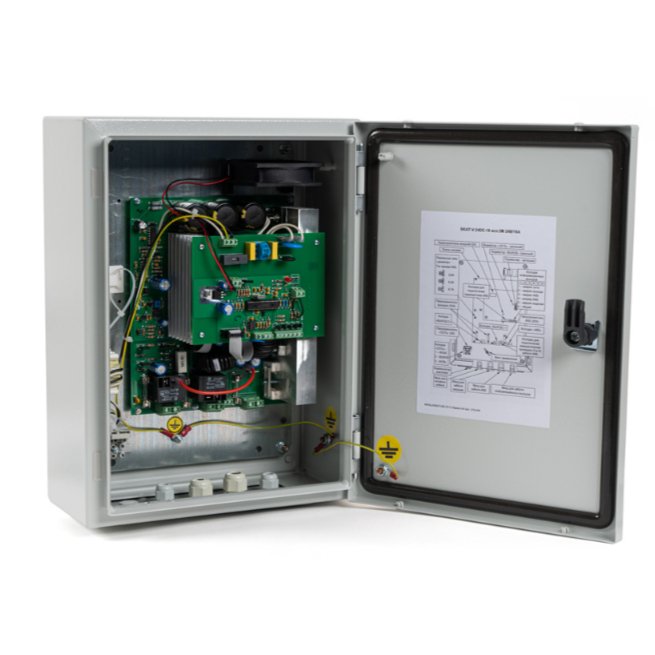

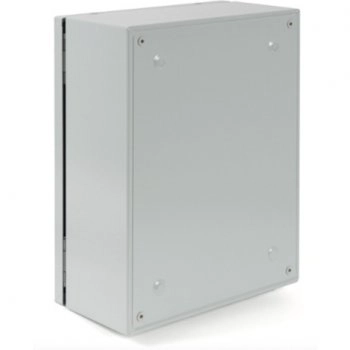

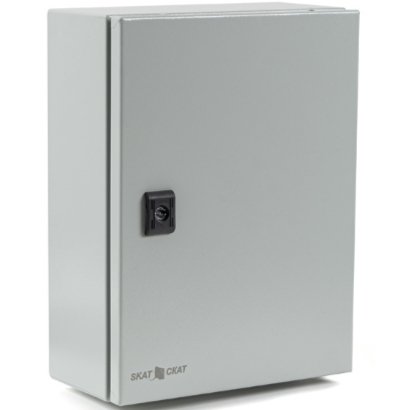

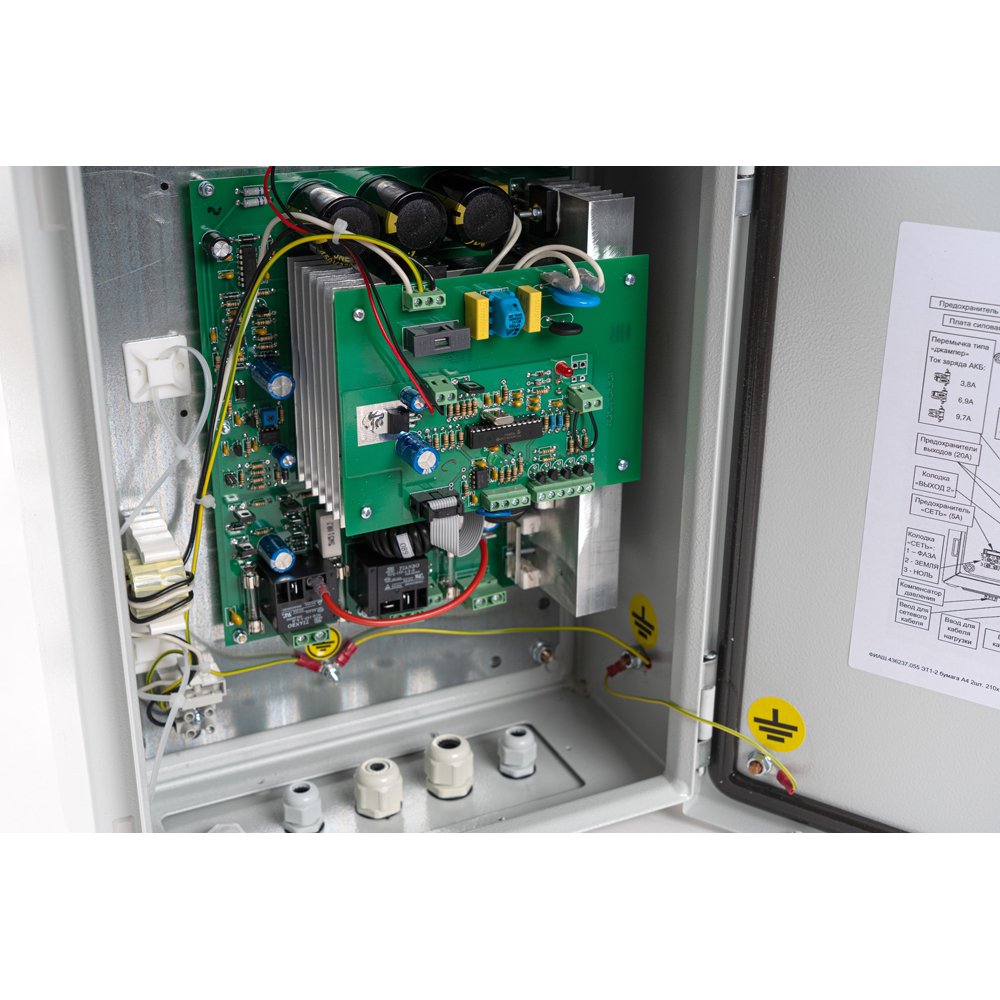

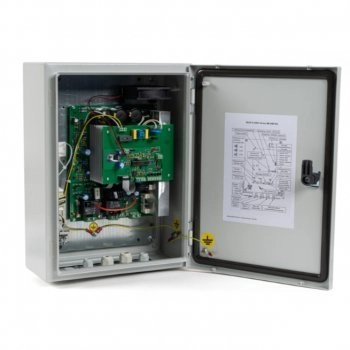

SKAT-V.24/48DC-18 исп.5М Источник бесперебойного питания 24/48 В, 18 А

5 лет гарантии
  • Производитель: Бастион
  • Код товара: 431-570
Бастион SKAT-V.24/48DC-18 исп.5М SKAT-V.24/48DC-18 исп.5М изображение 2SKAT-V.24/48DC-18 исп.5М изображение 3SKAT-V.24/48DC-18 исп.5М изображение 4SKAT-V.24/48DC-18 исп.5М изображение 5SKAT-V.24/48DC-18 исп.5М изображение 6
Превью товара 1
Превью товара 2
Превью товара 3
Превью товара 4
Превью товара 5
Превью товара 6
145 просмотров
42 050 ₽
Розничная цена

Купить по клубной цене


Наличие:
Наличие и срок поставки уточняйте у менеджеров

Курьерская доставка
бесплатно

Доставка в ПВЗ
бесплатно

Оставить отзыв

Источник бесперебойного питания 24/48 В, 18 А (Ток выхода 48 В не более 3 А), уличное исполнение, класс защиты IP65, металлический корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешние, 2 шт. от 17 до 250 Ач, 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170—250 В. Рабочий температурный диапазон от-40°С до+50°С. Мембранный кабельный ввод, замки на дверце.

Назначение: уличный источник бесперебойного питания  предназначен для питания нагрузок с номинальным напряжением питания 24 В и 48 В постоянного тока и заряда внешней аккумуляторной батареи ёмкостью от 17 до 250 Ач  постоянным током до номинального напряжения 27,5 В (при температуре окружающей среды 25 °C). Максимальная суммарная мощность нагрузок, включая заряд АКБ — 480 Вт.

Прибор меет герметичное исполнение и рассчитан на круглосуточный режим работы на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности и пыли) при температуре окружающей среды от -40 °C до +50 °C и относительной влажности до 100% (при 25 °C).

Основные особенности SKAT-V.24/48DC-18 исп.5М:

  • питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»  и суммарной мощностью нагрузок 480 Вт (включая заряд АКБ);
  • заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.4 таблицы (режим «ОСНОВНОЙ») и током заряда;
  • ограничение тока заряда АКБ  и возможность выбора одного из трёх значений тока ограничения;
  • температурная компенсация напряжения заряда АКБ при наличии питающей сети (при применении термодатчика АКБ, входящего в комплект поставки);
  • автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением при отключении электрической сети (режим «РЕЗЕРВ»);
  • электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
  • защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
  • защита от короткого замыкания клемм АКБ;
  • защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
  • контроль наличия внешней АКБ;
  • защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня;
  • защита от аварийного повышения выходного напряжения путём автоматического отключения изделия;
  • светодиодная индикация режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»;
  • защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
  • возможность восстановления работоспособности изделия при подключении исправной и заряжённой до напряжения не менее 23  В АКБ и отсутствии напряжения питающей сети («холодный запуск»);
  • возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
  • формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту – «ОК», для внешних устройств автоматики или цепей индикации;
  • полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.

Технические характеристики:

Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В

180…250

Выходное напряжение постоянного тока (Выход 24 В), В

при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °C

27,3…27,7****

при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»

21,0…27,5

Выходное напряжение постоянного тока (Выход 48 В), В

47…48

Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В

27,2…27,5

Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ °C

-38…-40*

Ток нагрузки (Выход 48 В), А, не более

3

Ток нагрузки (Выход 24 В) A, не более

при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ

18**

от внешней АКБ, режим «РЕЗЕРВ»

20

ВНИМАНИЕ! Суммарная мощность нагрузок по всем выходам, включая ток АКБ, Вт, не более

480

Ограничение тока заряда АКБ (устанавливается перемычкой), A

9,7; 6,9; 3,8

Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более

0,25

Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В

20,8…21,2

Снижение напряжения заряда АКБ при максимальном токе нагрузке, %, не более

5

Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более

Выход 24 В

150

Выход 48 В

100

Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более

20

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

Рекомендуемая ёмкость АКБ, Ач

17–250***

Количество АКБ, шт.

2

Характеристики выходов в формате «открытый коллектор»

напряжение, не более, В

60

ток, не более, мА

100

Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более

«ВЫХОД» и «АКБ»

4,0

«СЕТЬ» и «Информационные выходы»

1,0

Габаритные размеры ШхГхВ, не более, мм

без упаковки

300х155х430

в упаковке

340х245х505

Масса, НЕТТО (БРУТТО), не более, кг

8,4 (9,4)

Диапазон рабочих температур, °С

-40…+50

Относительная влажность воздуха при 25 °С, %, не более

100

ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

Степень защиты оболочкой по ГОСТ 14254-96

IP65

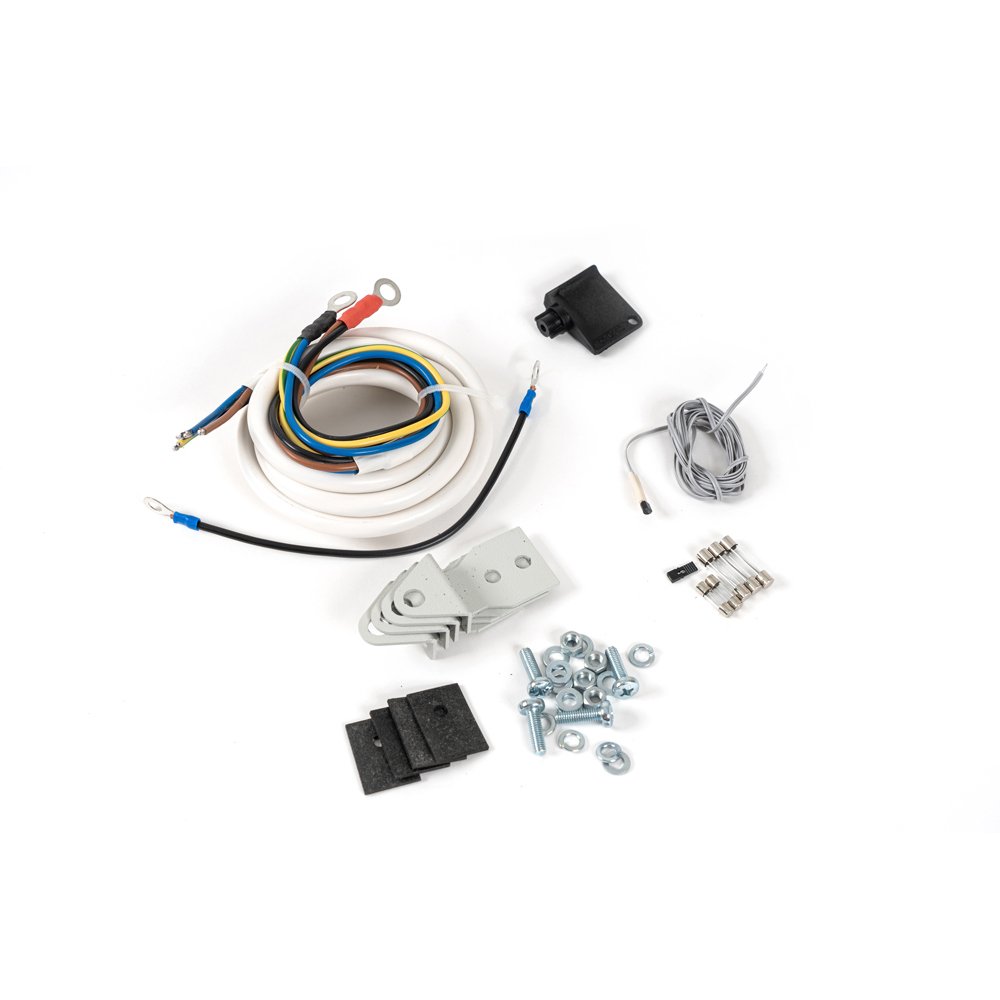

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки).
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, ёмкостью менее, чем указанно в таблице 2.
**** При максимальной нагрузке уровень выходного напряжения падает не более чем на 5%.

Характеристики SKAT-V.24/48DC-18 исп.5М:

  • Тип источника питания: Импульсный
  • Производитель: Бастион
  • Выходное напряжение: 24В DC, 48B DC
  • Емкость каждого внешнего АКБ: 250
  • Емкость каждого встроенного АКБ: Нет
  • Информационные выходы: Открытый коллектор
  • Кол-во внешних АКБ: 2
  • Кол-во встроенных АКБ: 0
  • Кол-во выходов для камер: 1
  • Кол-во мест под АКБ: 0
  • Материал корпуса: Металл
  • Место под АКБ (А/ч): Нет
  • Место установки: На улице
  • Номинальный ток 12В DC(А): Нет
  • Номинальный ток 220 В AC (ВА): Нет
  • Номинальный ток 24В AC: Нет
  • Номинальный ток 24В DC: 18
  • Номинальный ток 48 В: 3
  • Номинальный ток 55 В: Нет
  • Установка в стойку: Нет
  • Установка на DIN-рейку: Нет
