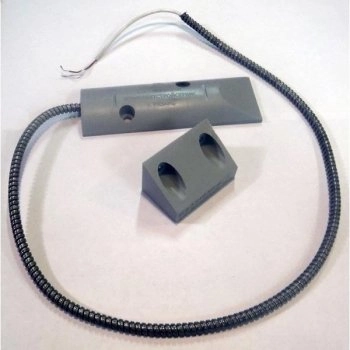

Датчик магнито-контактный (нормально-замкнутый) откр. гараж. ворот, раб. зазор 40 мм (30мм на мет.), пластмассовый корпус
ТЕХНИЧЕСКИЕ ДАННЫЕ
1.Извещатель охранный точечный магнитоконтактный ИО 102-20 (далее извещатель) предназначен для
блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т. д.) элементов зданий и сооружений на открывание или смещение с выдачей в шлейф приемно-контрольного прибора извещения о тревогепутем размыкания или замыкания контактов геркона. Извещатель может использоваться вместо концевых механических выключателей.
Извещатели ИО 102-20 А2П ИБ, ИО 102-20 Б2П ИБ могут устанавливаться во взрывоопасных зонах помещений, если имеют на основании маркировку взрывозащиты ОЕхiaIIBТ6Х (сертификат соответствия № РОСС RU.ГБ05.В01960). В этом случае сигнальная цепь извещателя должна подключаться к сертифицированному барьеру безопасности с выходными искробезопасными цепями уровня «ia».
Извещатель конструктивно состоит из магнитоуправляемого датчика (геркон, помещенный в
пластмассовый или металлический корпус) и управляющего магнита (магнит, установленный в пластмассовый или металлический корпус).
Конструкция извещателя обеспечивает степень защиты оболочки IP 44 по ГОСТ 14254.
Подключение датчика к шлейфу осуществляется с помощью проводов, помещенных в металлический или пластмассовый гофрорукав, длиной 0,6 м (для исполнения ИО 102-20 А2М К длина проводов 2,9 м); в исполнении ИО 102-20 Б2П В подключение – через винтовой клеммник, установленный внутри датчика.
Извещатель в зависимости от конструктивного исполнения имеет дополнительные условные обозначения, приведенные в табл. 1.
Таблица 1
№ п/п
|
Обозначение
|
Тип
корпуса
|
Тип геркона
|
Материал корпуса
|
Материал
гофрорукава
|
1
|
ИО 102-20 А2П
|
Рисунок 1
|
С двумя контактами (рис. 3а)
|
Пластик
|
Пластик
|
2
|
ИО 102-20 А2П ИБ
|
С двумя контактами (рис. 3а)
|
Пластик
|
Пластик
|
3
|
ИО 102-20 А3П
|
С тремя контактами (рис. 3б)
|
Пластик
|
Пластик
|
4
|
ИО 102-20 А2М
|
С двумя контактами (рис. 3а)
|
Металл
|
Металл
|
5
|
ИО 102-20 А3М
|
С тремя контактами (рис. 3б)
|
Металл
|
Металл
|
6
|
ИО 102-20 Б2П
|
Рисунок 2
|
С двумя контактами (рис. 3а)
|
Пластик
|
Пластик
|
7
|
ИО 102-20 Б2П ИБ
|
С двумя контактами (рис. 3а)
|
Пластик
|
Пластик
|
8
|
ИО 102-20 Б3П
|
С тремя контактами (рис. 3б)
|
Пластик
|
Пластик
|
9
|
ИО 102-20 Б2М
|
С двумя контактами (рис.3а)
|
Металл
|
Металл
|
10
|
ИО 102-20 Б3М
|
С тремя контактами (рис. 3б)
|
Металл
|
Металл
|
11
|
ИО 102-20 Б2П В
|
С двумя контактами (рис. 3а)
|
Пластик
|
-
|
12
|
ИО 102-20 А2М К
|
Рисунок 1
|
С двумя контактами (рис. 3а)
|
Металл
|
Металл
|
2. Расстояние между магнитоуправляемым датчиком и управляющим магнитом при выдаче сигнала «Тревога» и расстояние при восстановлении в «Дежурный режим» (размыкание или замыкание контактов геркона) соответствуют табл. 2.
Таблица 2
Исполнение
извещателя
|
На магнитопроводящем основании
|
На магнитонепроводящем основании
|
Расстояние при выдаче сигнала «Тревога», не более, мм
|
Расстояние при восстановлении в «Дежурный режим»,
не менее, мм
|
Расстояние при выдаче сигнала «Тревога»,
не более, мм
|
Расстояние при восстановлении в «Дежурный режим»,
не менее, мм
|
А2П, А2М,
А2П ИБ, Б2П,
Б2П ИБ, Б2М, Б2П В
|
65
|
30
|
80
|
45
|
А3П, А3М,
Б3П, Б3М
|
40
|
14
|
55
|
20
|
А2М К
|
65
|
45
|
150
|
80
|
3. Количество срабатываний извещателя в режимах коммутации постоянного и переменного тока, указанных в табл. 3, соответствуют значениям, приведенным в табл. 3.
Таблица 3
Исполнение
извещателя
|
Ток, А
|
Напряжение, В
|
Максимальная мощность, Вт
|
Количество
срабатываний
|
А2П, А2П ИБ, А2М, А2М К,
Б2П, Б2П ИБ, Б2М, Б2П В
|
от 0,01 до 0,05
|
от 10 до 50
|
10
|
106
|
А3П, А3М,
Б3П, Б3М
|
от 0,01 до 0,1
|
от 10 до 36
|
7,5
|
105
|
4 Минимальное значение силы постоянного или переменного тока - 0,001 А.
5 Максимальное значение силы постоянного или переменного тока - 0,5 А.
6 Минимальное значение коммутируемого напряжения - 0,02 В.
7 Максимальное значение коммутируемого напряжения - 72 В.
8 Максимальное значение коммутируемой мощности – 10 Вт
9.Выходное электрическое сопротивление замкнутых контактов извещателя - не более 0,5 Ом.
10.Извещатель сохраняет работоспособность в диапазоне температур от минус 50 до плюс 50° С и относительной влажности до 98% при температуре 35° С без конденсации влаги.
11.Извещатель рассчитан на непрерывную круглосуточную работу.
12. Срок службы извещателя - не менее 8 лет.
13.Масса извещателя: в пластмассовом корпусе – не более 155г, в металлическом корпусе – не более 225г.
14.Диаметр крепежных отверстий – 5,5 мм.
2. СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ В ОДНОМ ИЗВЕЩАТЕЛЕ
Золото – 0,2087 мг.
Рутений - 0,0472 мг.
3. КОМПЛЕКТ ПОСТАВКИ
В комплект поставки извещателя входят:
- датчик магнитоуправляемый – 1 шт.;
- управляющий магнит – 1 шт.
4. МОНТАЖ ИЗВЕЩАТЕЛЯ
1. Монтаж извещателя на объекте производится в соответствии с требованиями
ВСН 2509.68-85 « Ведомственных технических условий на монтаж, испытания и сдачу в
эксплуатацию установок охранной и пожарной сигнализации».
2. Управляющий магнит устанавливается на подвижной части контролируемых поверхностей.
Датчик магнитоуправляемый устанавливается на неподвижной части контролируемых поверхностей.


рис.3а рис.3б
