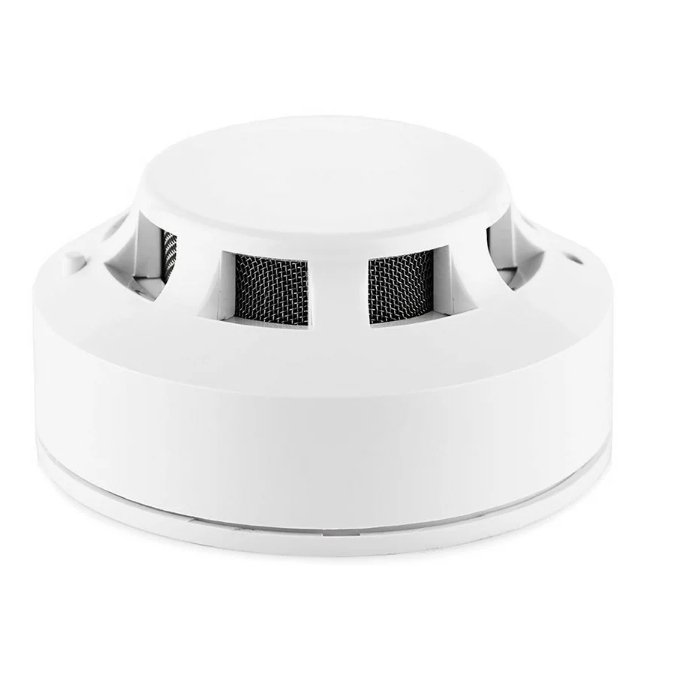

ДИП-44 (ИП-212-44) с МС-01 извещатель пожарный дымовой оптико-электронный

извещатель пожарный дымовой 4-х проводный (НР), питание 12 В, 200 мкА

Назначение: извещатели предназначены для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» приёмно - контрольным приборам.

Основные особенности ДИП-44 (ИП-212-44) С МС-01:

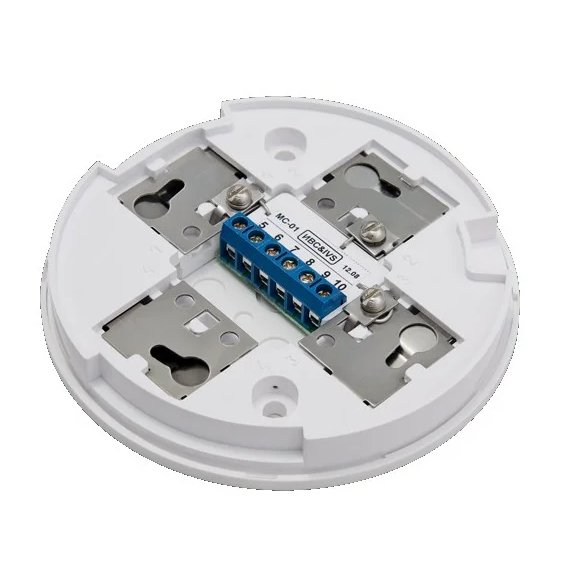

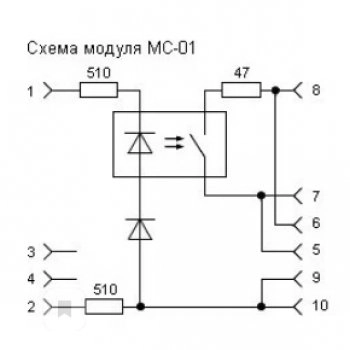

• Извещатель имеет в розетке модуль согласования МС-01, обеспечивающий возможность подключения извещателя в четырехпроводные шлейфы ППК. В модуле МС-01 применено одноканальное оптореле с нормально-разомкнутыми контактами, которые замыкаются при срабатывании извещателя.

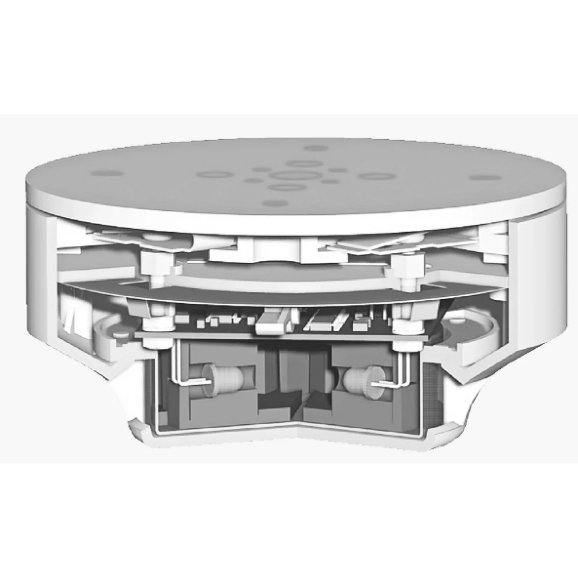

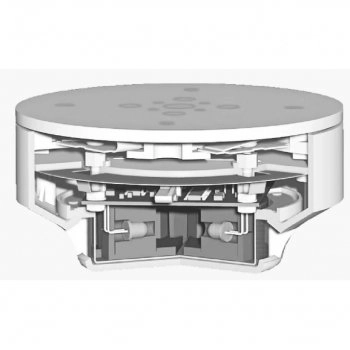

• На основании извещателя с помощью выходных контактов закреплен металлический экран, печатная плата с радиоэлементами и оптической камерой. Для проверки работоспособности извещателя, между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса.
• Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с «общим» проводом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с другими металлическими деталями извещателя замкнутый проводящий контур, надежно защищающий схему и оптическую камеру от электромагнитных помех.

Технические характеристики:

• Чувствительность извещателей соответствует задымлённости среды с оптической плотностью, дБ м: от 0,05 до 0,2
• Инерционность срабатывания извещателей от встроенного устройства проверки, с, не более :5
• Напряжение питания (от источника постоянного тока), В :от 9 до 15
• Ток, потребляемый четырёхпроводными извещателями в дежурном режиме при максимальном напряжении питания 15В, мА, не более: 0,15
• Ток, потребляемый при питании извещателей напряжением обратной полярности 36 В, мкА, не более:  2
• Максимально допустимая длительность перерывов (переполюсовки) напряжения питания, мс, :100
• Минимальная скважность повторения перерывов (переполюсовки) напряжения питания : 4
• Внутреннее сопротивление извещателя  в сработавшем состоянии при токе 20 мА, Ом, не более: 500
• Ток, потребляемый четырехпроводными извещателями в сработавшем состоянии, мА, не более: 25
• Максимально допустимый ток извещателей в сработавшем состоянии, мА : 50
• Период следования мигающих импульсов индикатора извещателя в дежурном режиме, с: 15±3
• Длительность перерыва (переполюсовки) напряжения питания, обеспечивающая сброс сработавшего состояния, с, не менее:2
• Сопротивление выходной цепи оптореле , Ом:
  • в замкнутом состоянии, не более: 100
  • в разомкнутом состоянии, не менее:  500 000
• Сопротивление изоляции между выходными цепями оптореле и цепями питания, кОм, не менее: 500

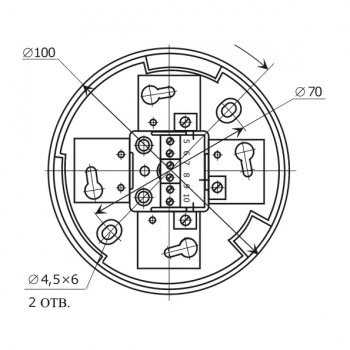

• Габаритные размеры извещателей мм, не более: 100х50
• Масса извещателей, кг, не более: 0,2
• Диапазон рабочих температур, °С: от минус 30 до 60
• Максимально допустимая относительная влажность при температуре +40 °С :98
• Максимально допустимая освещенность в месте установки извещателя, лк: 12 000
• Максимально допустимая частота вибрации при ускорении 0,5 g, Гц : 150
• Степень жесткости по устойчивости к воздействию электромагнитных помех по:
  • ГОСТ Р 51317.4.2 и ГОСТ Р 51317.4.4: четвертая
  • ГОСТ Р 51317.4.3: третья
• Степень защиты оболочкой от проникновения внутрь твердых тел по ГОСТ 14254: IP40
• Максимально-допустимая защищаемая площадь одним извещателем, м2: 85
• Средняя наработка на отказ, ч: 60 000
