ИПДЛ-264/1-50 прот.R3 Извещатель пожарный дымовой оптико-электронный линейный

Извещатель пожарный дымовой оптико-электронный линейный адресно-аналоговый однопозиционный  может использоваться для противопожарной защиты объектов со сложными условиями эксплуатации, обусловленными протяженными зонами, большими площадями и высокими потолками. Рабочая дальность действия от 8 до 50 м. Извещатель предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.

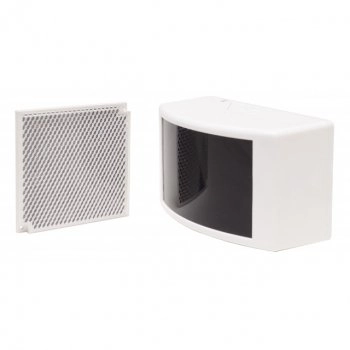

Назначение: извещатель пожарный дымовой линейный  является однопозиционным устройством, рассчитанным на совместную работу с отражателем, входящим в комплект поставки. Отражатель не требует питания и настройки.

Извещатель предназначен для противопожарной защиты объектов со сложными условиями эксплуатации, обусловленными протяженными зонами, большими площадями и высокими потолками.
К таким объектам относятся производственные помещения, склады, тоннели, вокзалы, кинотеатры, музеи, церкви, спортивные комплексы, актовые залы и прочие сооружения. В этих помещениях использование линейных извещателей является предпочтительным по отношению к точечным (или извещателям иного типа), установка и дальнейшее обслуживание которых в указанных условиях отличаются повышенной сложностью и, как следствие, становятся нецелесообразными или невозможными.

Основные особенности ИПДЛ-264/1-50 прот.R3:

• Дальность действия, м: от 8 до 50.
• Отражатель можно устанавливать на некапитальные стены, а также на конструкции, подверженные незначительным вибрациям и сезонным подвижкам.
• Провода линии связи подсоединяются только к одному блоку, что в несколько раз сокращает расход кабеля, а также трудоемкость монтажа и настройки.
• Извещатель формирует оптический луч, проходящий через контролируемую среду вне извещателя, и выдает сигнал о пожаре в случае ослабления интенсивности луча средой при ее задымлении.
• Извещатель устанавливают на объектах, где на начальной стадии возникновения пожара в зоне контроля предполагается появление дыма или где возможны тлеющие пожары без появления открытого пламени и сильного выделения тепла.
• Извещатель является адресным одноканальным восстанавливаемым обслуживаемым техническим устройством.
• Извещатель рассчитан на работу в непрерывном круглосуточном режиме.
• Режимы работы извещателя:
  • дежурный;
  • тревожный, с формированием извещения «Пожар»;
  • режим формирования извещения «Неисправность»;
  • режим настройки.
• Извещатель предназначен для работы с прибором приемноконтрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот^З (далее по тексту ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот^З, «Рубеж-КАУ2» прот^З.
• Питание и информационный обмен извещателя осуществляется по двухпроводной адресной линии связи (АЛС).
• В системе извещатель занимает один адрес.
• Извещатель допускает подключение к АЛС без учета полярности.
• Извещения «Пожар» и «Неисправность» передаются по АЛС на ППКОПУ.
• В извещателе реализованы методы повышения достоверности сигнала о пожаре, рекомендованные приложением Р СП 5.13130.2009.
• Степень защиты извещателя, обеспечиваемая оболочкой, соответствует коду IP41 по ГОСТ 14254-2015.
• Извещатель предназначен для работы в составе системы пожарной автоматики во всех макроклиматических районах (общеклиматическое исполнение).
• Извещатель сохраняет работоспособность при воздействии внешних факторов:
  • повышенная температура окружающей среды - плюс 55 °С;
  • пониженная температура окружающей среды - минус 25 °С;
  • повышенная относительная влажность воздуха 93% при температуре 40 °С.
• Анализ физических характеристик факторов пожара и динамики их изменения позволяет выдавать достоверную информацию о пожаре, а также о техническом состоянии извещателя, в том числе о запыленности (в соответствии с п. Р.1 СП 5.13130.2009).
• Режим работы извещателя, позволяющий анализировать время прерывания оптического луча и исключающий воздействие на него кратковременных факторов (в соответствии с п. Р.2 СП 5.13130.2009) исключает формирование ложных сигналов неисправности.
• Извещатель обеспечивает индикацию режимов работы свечением светодиодного индикатора красного цвета, расположенного на плате извещателя.

Основные функции:

• обнаружение продуктов горения в контролируемой зоне, образованной оптическим лучом, между излучателем, отражателем и приемником инфракрасного излучения;
• формирование извещения «Пожар» при уменьшении сигнала ниже порогового уровня извещателя из-за повышения концентрации продуктов горения в контролируемой среде;
• формирование извещения «Неисправность»:
  • при изменении уровня сигнала ниже предельно допустимого;
  • при прерывании оптического луча на время более 20 с;
  • при загрязнении оптики выше нормы (при достижении предельной компенсации 2,8 дБ (48%) при скорости изменения оптической плотности среды не более 0,268 дБ за 30 мин);
  • при отклонении напряжения питания от предельно допустимого;
• передачу извещений «Пожар» и «Неисправность» на ППКОПУ.

Технические характеристики:
