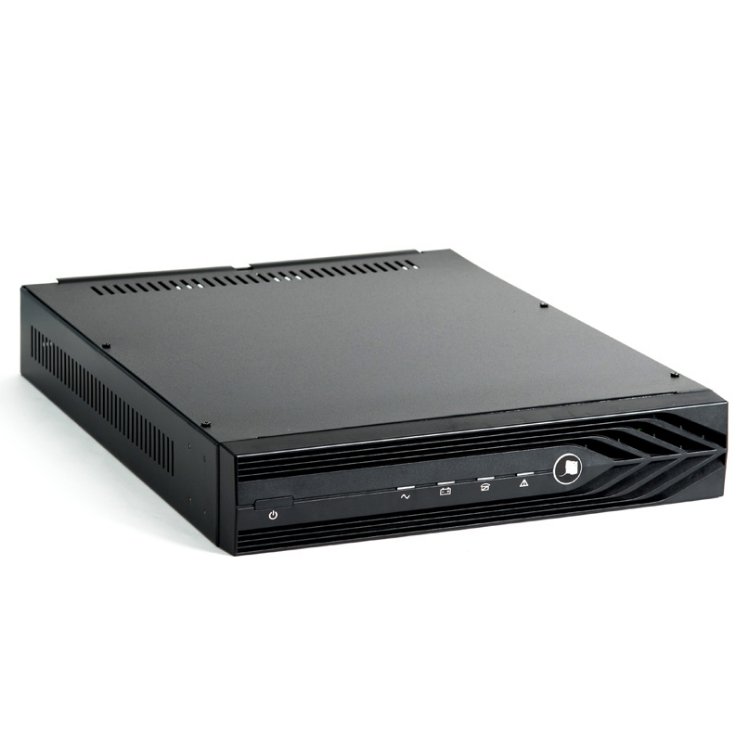

ВОЛНА ББП-3/20 Rack Источник бесперебойного питания
- Производитель: Бастион
- Код товара: 432-626
Источник бесперебойного питания для стационарных радиостанций. 13,8В, ток до 20А в режиме резерва. Корпус под 2 АКБ 17Ач, возможность подключать внешние АКБ 17-40Ач. Контроль уровня напряжения на клеммах АКБ. Защита АКБ от глубокого разряда, короткого замыкания, переполюсовки. Функция холодный запуск
Основные особенности ВОЛНА ББП-3/20 Rack:
- оптимальный заряд аккумуляторной батареи при наличии напряжении сети;
- резервное питание нагрузки током до 20 А по выходу «ВЫХОД 1» и до 10 А по выходу «ВЫХОД 2» (суммарный ток по выходам «ВЫХОД 1» и «ВЫХОД 2» не должен превышать 20 А);
- контроль уровня напряжения на клеммах АКБ при отсутствии сети;
- защита АКБ от глубокого разряда с отключением нагрузки;
- защита клемм АКБ и выходов от короткого замыкания с помощью предохранителя АКБ;
- электронная защита клемм АКБ и выходов от короткого замыкания при отсутствии АКБ с отключением зарядного устройства и с автоматическим включением после устранения короткого замыкания;
- защита от неправильного подключения (переполюсовки) клемм АКБ
- светодиодная индикация режима работы и наличия АКБ:
- при наличии сетевого питающего напряжения световая индикация «СЕТЬ»;
- при наличии выходного напряжения световая индикация «ВЫХОД»;
- при наличии правильно подключенной, исправной и заряженной АКБ световая индикация «АКБ»;
- питание нагрузки в режиме заряда АКБ током до 2 А;
- формирование выходного сигнала «СЕТЬ» в формате «СУХИЕ КОНТАКТЫ РЕЛЕ» (при наличии сетевого напряжения контакт замкнут);
- функция «холодный запуск» (кнопка «ПУСК»), предназначенная для восстановления работоспособности изделия после подключения исправной и заряжённой АКБ в отсутствии сетевого напряжения.
Технические характеристики:
Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В |
180…250 |
|
Выходное напряжение постоянного тока, В |
при наличии напряжения питающей сети 220 В, 50 Гц |
13,6 …13,8 |
при отсутствии напряжения питающей сети 220 В, 50 Гц |
10,5…13,8 |
|
Напряжение заряда АКБ при наличии напряжения питающей сети 220 В, 50 Гц |
13,6…13,8 |
|
Ток зарядного устройства, A |
2,5…3,0 |
|
ВНИМАНИЕ! Заряд АКБ происходит только при наличии напряжения питающей сети и если ТОК НАГРУЗКИ НЕ ПРЕВЫШАЕТ 2 А |
||
Номинальный выходной ток при отсутствии напряжения питающей сети 220 В, 50 Гц, А не более |
«ВЫХОД 1» |
20 |
«ВЫХОД 2» |
10 |
|
ВНИМАНИЕ! Ток нагрузки до 20,0 А обеспечивает только ИСПРАВНАЯ И ПОЛНОСТЬЮ ЗАРЯЖЕННАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ. |
||
Суммарный ток нагрузки по всем выходам, A, не более |
при наличии напряжения питающей сети 220 В, 50 Гц |
2,0 |
при отсутствии напряжения питающей сети 220 В, 50 Гц |
20,0 |
|
ВНИМАНИЕ! |
||
Ток, потребляемый изделием от АКБ при отсутствии напряжения питающей сети 220 В, 50 Гц, без нагрузки, А, не более |
0,12 |
|
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
10,5…11,0 |
|
ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ. |
||
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более |
30 |
|
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более |
3,0 |
|
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
||
Количество параллельно включенных АКБ, шт. |
2 |
|
Рекомендуемая ёмкость АКБ, Ач |
внутренняя АКБ, Ач |
17 |
внешняя АКБ, Ач |
17—40 |
|
Характеристики выходов в формате «открытый коллектор» |
напряжение, не более, В |
60 |
ток, не более, мА |
60 |
|
Максимальное сечение провода, зажимаемого в клеммах колодки «НАЛИЧИЕ СЕТИ» мм2, не более |
2,5 |
|
Габаритные размеры ШхВхГ, не более, мм |
без упаковки |
483х88х389 |
в упаковке |
520х96х460 |
|
Масса, НЕТТО (БРУТТО), не более, кг |
5,1 (5,9) |
|
Диапазон рабочих температур, °С |
-10…+40 |
|
Относительная влажность воздуха при 25 °С, %, не более |
85 |
|
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
||
Степень защиты оболочкой по ГОСТ 14254-2015 |
IP20 |
- Тип источника питания: Импульсный
- Производитель: Бастион
- Выходное напряжение: 12В DC
- Емкость каждого внешнего АКБ: 40
- Емкость каждого встроенного АКБ: Нет
- Информационные выходы: Релейные
- Кол-во внешних АКБ: 1
- Кол-во встроенных АКБ: 0
- Кол-во выходов для камер: 1
- Кол-во мест под АКБ: 0
- Материал корпуса: Металл
- Место под АКБ (А/ч): Нет
- Место установки: В помещении
- Номинальный ток 12В DC(А): 20
- Номинальный ток 220 В AC (ВА): Нет
- Номинальный ток 24В AC: Нет
- Номинальный ток 24В DC: Нет
- Номинальный ток 48 В: Нет
- Номинальный ток 55 В: Нет
- Установка в стойку: Да
- Установка на DIN-рейку: Нет
