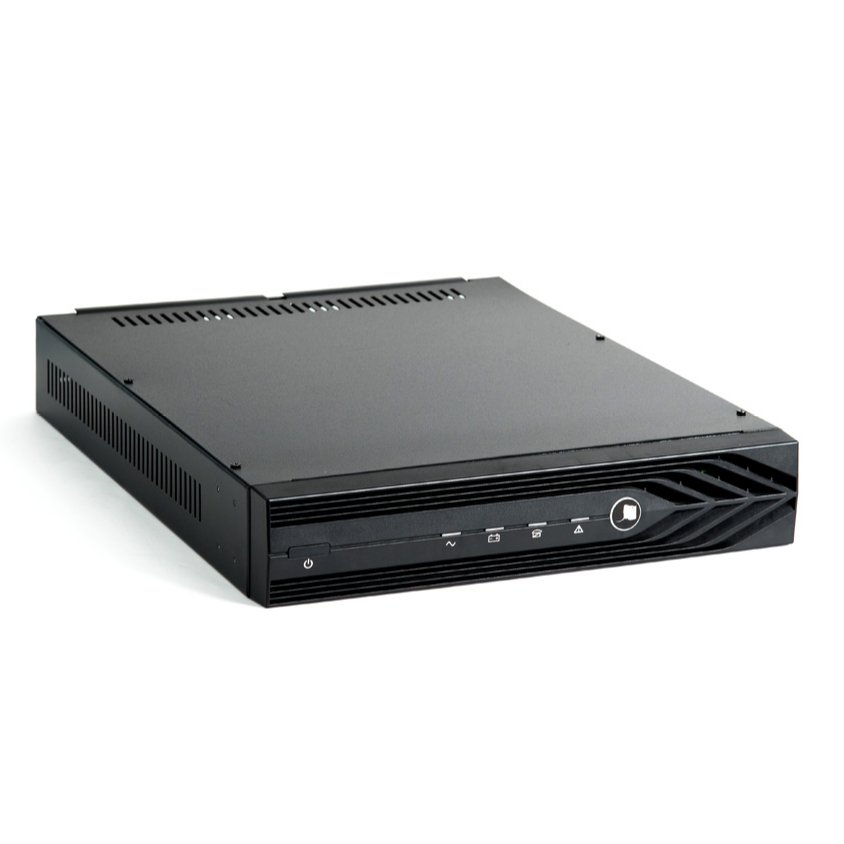

ВОЛНА ББП-5/30 RACK Блок бесперебойного питания для стационарных радиостанций

Производитель: Бастион
- Поделиться
- В избранное
- К сравнению
Код товара: 433-063

677 просмотров

Подобрать аналоги

Описание
Характеристики
Документация

Блок бесперебойного питания для стационарных радиостанций 13,8В, ток до 30А в режиме резерва. Номинальный ток нагрузки 5А. Корпус под 2 АКБ 17Ач, возможность подключать внешние АКБ 17-40Ач. Контроль уровня напряжения на клеммах АКБ. Защита АКБ от глубокого разряда, короткого замыкания, переполюсовки. Функция холодный запуск

Назначение: изделие выполнено в корпусе высотой 2U и предназначено для установки в стойки или шкафы 19".

Основные особенности ВОЛНА ББП-5/30 RACK:

питание нагрузки напряжением при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети (режим «РЕЗЕРВ»);
оптимальный заряд АКБ при наличии напряжения питающей сети (режим «ОСНОВНОЙ»);
сохранение номинальных параметров при изменении входного напряжения питания в широких пределах;
защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
защиту от короткого замыкания клемм АКБ;

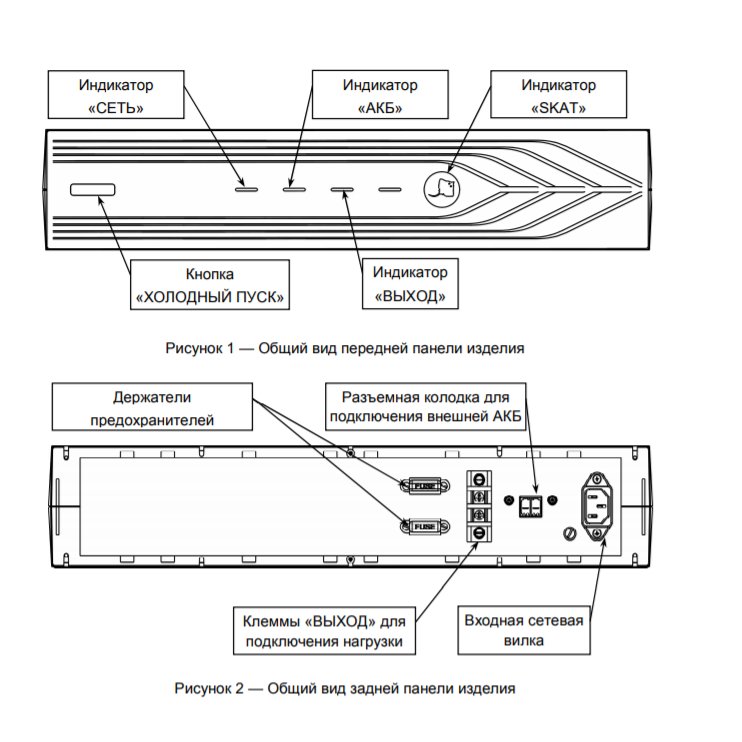

светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»;
светодиодную индикацию процесса заряда АКБ: «АКБ»;
светодиодную индикацию наличия напряжения выхода: «ВЫХОД»;
светодиодную индикацию наличия питающих напряжений (от сети и/или АКБ): «SKAT»;
защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
возможность включения выходного напряжения при отсутствии сетевого напряжения и наличии исправной и заряженной АКБ (кнопка «ХОЛОДНЫЙ ПУСК»).

Технические характеристики:

Наименование параметра	Значение параметра
Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В	170...242
Выходное напряжение постоянного тока, В	10,5...13,8
Номинальный выходной ток, А, не более	5
Кратковременный максимальный ток нагрузки от АКБ, А, не более	30*
ВНИМАНИЕ! Ток нагрузки до 30,0 А обеспечивает только ИСПРАВНАЯ И ПОЛНОСТЬЮ ЗАРЯЖЕННАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ. Продолжительность такого режима ОГРАНИЧЕНА и зависит от величины тока нагрузки, состояния аккумуляторной батареи и частоты отключения электроэнергии
Ток заряда АКБ (без нагрузки), А	5,5
Напряжение на АКБ, при котором отключается нагрузка, В.	10,5 – 11
ВНИМАНИЕ! Цепь защиты ограничивает степень разряда АКБ. ЦЕПЬ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ. Дальнейшая работа изделия возможна только после появления сетевого напряжения или при подключении исправной, заряженной АКБ и нажатии кнопки «ПУСК». При необходимости экстренно запитать нагрузку от АКБ отключенной по разряду, необходимо удерживать кнопку «ПУСК».
Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более	5
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более	8
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость внутренняя/внешняя АКБ, шт. х Ач	1х17 или 2х17/ 1х17—1х40
Количество АКБ, шт.	1 или 2
Сечение провода, зажимаемого в клеммах колодок, мм2	2,5
Габаритные размеры (ВхШхГ), мм, не более в/без упаковки	446х414х88***/ 525х455х97
Вес (без аккумулятора), кг, не более НЕТТО (БРУТТО).	2,6 (3,6)
Диапазон рабочих температур, °С	-10…+40
Относительная влажность воздуха при 25 С, %, не более	80
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
Степень защиты оболочкой по ГОСТ 14254-2015	IP20

Примечание:
* При полностью заряженной АКБ.

** Значение тока заряда АКБ не должно превышать 25% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, емкостью менее чем указано в таблице 1 п.10.

*** Размер без кронштейнов.
