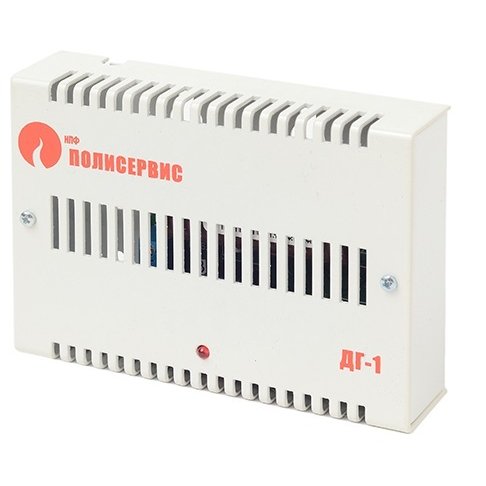

ДГ-1-УПМ-1 Газосигнализатор.

Газосигнализатор. Пропан-порог 20% НКПР, метан-порог 10% НКПР, угарный газ 50 ppm, Uпит.=11…28 В, выход реле тревоги, световая индикация, звуковая сигнализация, металлический корпус 105х75х25 мм.

Назначение: газосигнализатор  предназначен для автоматического непрерывного контроля объемной доли газа и выдачи сигнализации при превышении довзрывоопасных концентраций метана (CH4) и пропана (С3Н8), а также предельно допустимых концентраций монооксида углерода (СО) в жилых, бытовых, складских и других невзрывоопасных помещениях, оборудованных газогорелочными устройствами.

Основные особенности ДГ-1-УПМ-1:

• Сигнализатор выполнен в металлическом корпусе.
• Сигнализатор обеспечивает световую индикацию и звуковую сигнализацию:
  • о превышении порогового значения концентрации контролируемого газа (сигнал «Тревога»);
  • об отклонении напряжения питания от заданного диапазона (сигнал «Неисправность»).
• Сигнализатор формирует выходной сигнал «Тревога», который может использоваться для управления внешними исполнительными устройствами (при их наличии).
• Передача извещения «Тревога» производится замыканием контактов выходного реле «Тревога».
• Сигнализатор рассчитан на работу в непрерывном круглосуточном режиме, предназначен для установки в закрытых помещениях без искусственно регулируемых климатических условий (исполнение УХЛ 3 по ГОСТ 15150-69). Конструкция сигнализатора не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях.
• Сигнализатор сохраняет работоспособность в условиях внешних воздействующих факторов:
  • температура окружающей среды - от минус 10 до + 50 °С;
  • повышенная влажность окружающей среды - (90 ± 5) % при температуре (40 ± 2) °С;
  • вибрационные нагрузки - синусоидальная вибрация с ускорением не менее 0,5 g в диапазоне частот от 10 до 150 Гц.
• По устойчивости к внешним электромагнитным помехам сигнализатор соответствует требованиям ГОСТ 30804.4.2 (со степенью жесткости 3) и ГОСТ 30804.4.3, ГОСТ 30804.4.4 (со степенью жесткости 2).
• Индустриальные радиопомехи (ИРП), создаваемые сигнализатором, соответствуют нормам ИРП от оборудования класса Б по ГОСТ 30805.22.

Технические характеристики:

• диапазон напряжения питания - от 11 до 28 В;
• величина тока, потребляемого сигнализатором - не более 120 мА;
• порог срабатывания:
• по каналу СО - 50 ppm;
• по каналу СН4 - 10% НКПР;
• по каналу С3Н8 - 20% НКПР;
• пределы допускаемой относительной погрешности при определении порога срабатывания - ± 20%
• время срабатывания аварийной сигнализации после изменения содержания определяемого компонента на входе сигнализатора:
• по каналу метана и пропана - не более 10 с;
• по каналу монооксида углерода (СО) - не более 50 с;
• уровень звукового давления, создаваемого аварийной сигнализацией на расстоянии 1 м от передней панели сигнализатора - не менее 85 дБ;
• масса сигнализатора - не более 0,230 кг;
• габаритный размер - 105х75х30 мм;
• средний срок службы - не менее 5 лет;
• степень защиты, обеспечиваемая оболочкой - IP30 по ГОСТ 14254;
• Сигнализатор не содержит драгоценных материалов и цветных металлов, не требует учета при хранении,списании и утилизации.
