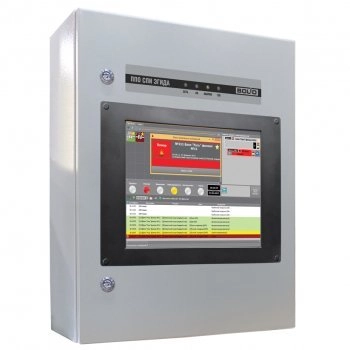

ППО СПИ Эгида Прибор пультовой оконечный

  • Производитель: Болид
  • Код товара: 434-444
Болид ППО СПИ Эгида ППО СПИ Эгида изображение 2

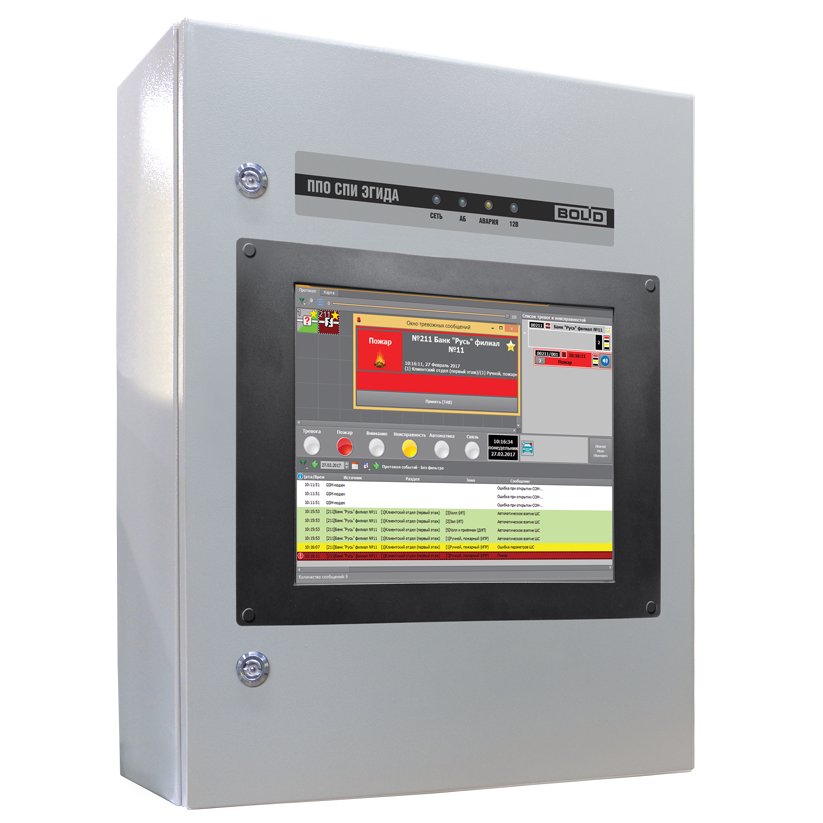

Фото 1

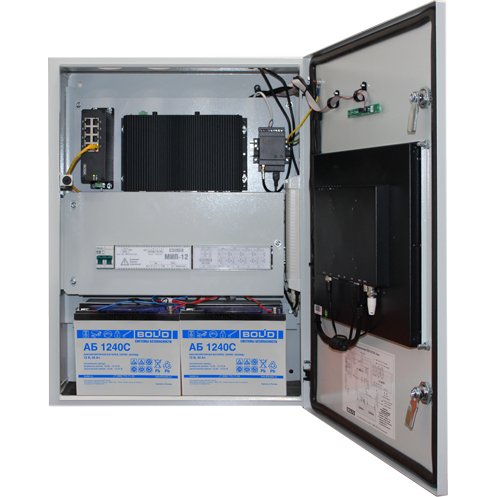

Фото 2
826 просмотров

Прибор пультовой оконечный СПИ Эгида с приемным модулем УОП-3 GSM; встроенный сенсорный экран 15 (1024х768), VGA(HDMI); RS-485, RS-232; U-пит.220В, P-потр.120ВА, два входа питания, под АКБ 2х12В/40Ач; IP40, 650 500 220мм

Назначение: прибор пультовой оконечный комбинированной системы передачи извещения "Эгида" предназначен для получения, обработки и отображения извещений о пожаре, неисправностях, запуске систем автоматического пуска и речевого оповещения, а также информационного обеспечения действий персонала центра мониторинга при обработке тревожных извещений, неисправностей и служебной информации. ППО "Эгида" работает совместно с приборами оконечными объектовыми "УО-4С", "С2000-PGE", "С2000-PGE исп.01" по каналам связи GSM/GPRS, с прибором "С2000-PGE" и "С2000-PGE исп.01" - по локальной сети, с приборами компании "Альтоника" - по радиоканалу.

Основные особенности ППО СПИ Эгида:

  • Микропроцессорный блок управления защищённого исполнения
  • Промышленный GSM модем
  • Сенсорный монитор 15 дюймов
  • 8-ми портовый коммутатор Ethernet
  • Приёмный модуль "УОП-3 GSM"
  • Модуль блока питания
  • Аккумуляторные батареи 12В х 40Ач (приобретаются отдельно)

Основные функции:

  • Обеспечивает приём, расшифровку и отображение сигналов "ВНИМАНИЕ", "ПОЖАР-1", "ПОЖАР-2", "ПУСК", "ЗАДЕРЖКА ПУСКА", "БЛОКИРОВКА ПУСКА", "СБРОС ЗАДЕРЖКИ ПУСКА", "ОСТАНОВ", "АВТОМАТИКА ОТКЛЮЧЕНА", "ТРЕВОГА", "НЕИСПРАВНОСТЬ", "ОТКЛЮЧЕН", сигналов неисправностей, сигналов потери связи с приборами пожарной сигнализации, оконечными приборами передачи извещений, пультовыми приборами. А также обеспечивает получение другой служебной информации, обработку этой информации и ее отображение на встроенном экране на совмещённых многоцветных индикаторах в соответствии с требованиями ГОСТ Р 53325- 2012
  • Звуковая сигнализация в режимах "Тревога", "Пожар", "Пуск", "Неисправность" осуществляется внутренним звуковым сигнализатором
  • Приём извещений от ПОО и систем передачи извещений с использованием протоколов Ademco Contact ID, CSD (DC-09), SMS, MODBUS RTU, SurGard по беспроводным каналам сотовой связи GSM/GPRS, локальной сети Ethernet на приёмные устройства "УОП-3 GSM", GSM-модем и сетевую плату ППО "Эгида" и по радиоканалу на пультовые устройства серии "БазАльт", "Lonta-Optima", "Lonta-202"
  • Автоматизированный контроль за состоянием охраняемых объектов с учетом режимов охраны (строгом и нестрогом отключении объекта от пожарной охраны, режима кроссировки) и типов зон (пожарные и технологические)
  • Управление релейными выходами объектов пожарной охраны через отправку команд оператором ПЦО
  • Отображение мультисостояний объектов пожарной охраны, охраняемых зон и разделов, состояний приборов в любой момент времени на экране рабочего места
  • Разделение функций контроля оконечных устройств (шлейфов, зон) и состояния приборов сигнализации (зоны состояния приборов)
  • Просмотр состояния всех объектов пожарной охраны и логических элементов на интерактивном поэтажном плане объекта
  • Контроль выполнения команд оператора через систему протоколирования и использования диалоговых окон
  • Графическое систематизированное представление БД (оборудования и охраняемых объектов)
  • Система отчетов

Технические характеристики:

Количество входов питания

2 входа

Основной источник питания – сеть переменного тока 50/60 Гц

(150…235) В

Резервный источник питания – батареи серии "Болид" АБ 1217 (С, М)* или аналогичные

12В, 40А*ч (2 шт)

Номинальный общий ток нагрузки ППО

при питании от сети 220 В

3 А

при питании от батарей

2,5 А

Потребляемая мощность:

при питании от внешней сети 220В

В дежурном режиме 120 ВА

при питании от АКБ

В дежурном режиме 120 ВА

Напряжение на батареях, при котором она отключается от нагрузки

(10,2±0,6) В

Модуль источника питания

МИП-12

Время непрерывной работы от полностью заряженных батарей при токе нагрузки 2,5 А и температуре 298 К (+25 °С)

Не менее 24 часов

Степень защиты оболочки

IР40 по ГОСТ 14254-96

Масса (с аккумуляторными батареями)

Не более 55 кг

Время технической готовности к работе встроенного источника питания после включения его питания

120 секунд

Время наработки на отказ

Не менее 40000

Вероятность безотказной работы за 1000 часов

0,975

Средний срок службы

Не менее 10 лет

Габаритные размеры (длина, ширина, высота)

650×500×220 мм

Параметры встроенного монитора 15"

Диагональ экрана

15 дюймов (соотношение сторон 3×4)

Разрешение экрана

1024×768 точек

Тип экрана

Сенсорный, резистивный, без защитного покрытия

Тип подключения

HDMI (встроенный)

Параметры встроенного микропроцессорного блока управления

Тип процессора

Intel Core i3 6100U

Объём оперативной памяти

4 Гб DDR3

Объём SSD накопителя

256 Гб

Параметры ППО Эгида при работе с ПОО

Максимальное количество ПОО (объектов охраны) на один ППО "Эгида"

Не более 1000

Максимальное количество контролируемых зон на один ПОО/пульт "С2000M"

До 9999 адресных извещателей, входов или выходов

Максимальное количество ППКП, разделов и зон

при использовании ПОО "УО-4С" на один ПКУ "С2000М"

Не более 125 ППКП, 99 разделов и 253 зон

при использовании ПОО "С2000-PGE" на один ПКУ "С2000М"

Не более 125 ППКП, 99 разделов и 999 зон

при работе протоколом "Орион ПРО"

Не более 1000 ППКП, 512 разделов, 9999 зон

при использовании ПОО компании "Альтоника" на один ПКУ "С2000М"

Не более 125 ППКП, 63 разделов и 999 зон

Длина линии связи RS-485

Не более 3000 м

Длина линии связи RS-232

Не более 20 м (без использования С2000-ПИ)

Максимальное значение каналообразующих устройств

В зависимости от исполнения:
Не более 2х (GSM модем + "УОП-3 GSM")
Не более 3х (GSM модем + "УОП-3 GSM" + радиоканал)

Максимальное количество каналов связи, одновременно используемых изделием

Не более 4 (GSM (GSM Contact ID, SMS, CSD, GPRS), проводная телефонная линия (2 канала), локальная сеть Ethernet, радиоканал)

Максимальное количество портов Ethernet

До 7 (при использовании коммутатора Ethernet-SW8)

Максимальное количество приемо-передатчиков в системе

Не более 1000 устройств

Ограничение на количество создаваемых рабочих мест в рамках одного ППО

Нет

Ограничение на количество подключаемых сетевых рабочих мест или ППО

Нет

Предельные значения длины линии связи с ПОО и ППКП

РСПИ "БазАльт" без ретрансляторов

До 70 км при отсутствии радиопомех (прямая видимость)

РСПИ "Lonta Optima"

До 25 км при отсутствии радиопомех (прямая видимость)

РСПИ "Lonta-202"

До 50 км при отсутствии радиопомех (прямая видимость)

ПОО "УО-4С" и "С2000-PGE" (GSM)

В пределах действия сотовой сети 2G (800-1900МГц)

ПОО "C2000-PGE" (Ethernet)

До 30 м (без использования маршрутизаторов)

ППО СПИ Эгида относится к негабаритному товару, для расчета стоимости доставки необходимо обратиться к менеджеру компании.
