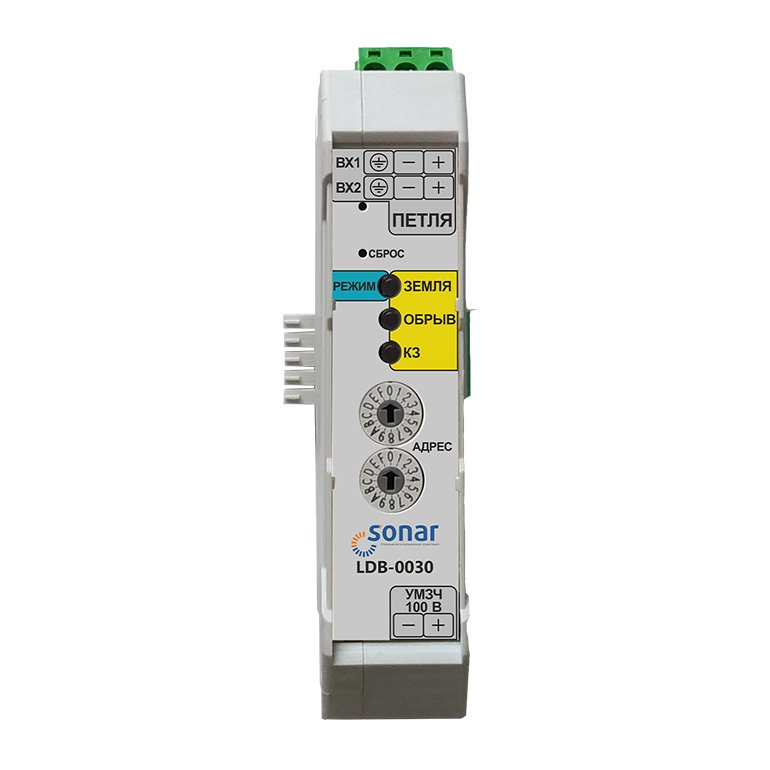

LDB-0030 Контроллер изоляторов короткого замыкания

Контроллер изоляторов короткого замыкания для 100 В линии громкоговорителей (с разделительным конденсатором)

Назначение: контроллер изоляторов  предназначен для защиты линии речевых оповещателей кольцевой топологии от выхода из строя в случае короткого замыкания, обрыва, путём локализации и изоляции неисправного участка линии (далее - сегмента), с сохранением работоспособности речевых оповещателей.
Контроллер предназначен для работы в составе системы оповещения и управления эвакуацией (СОУЭ) SONAR в зданиях и сооружениях и является составной частью комплекса технических средств противопожарной защиты.
Контроллер предназначен для совместной работы с изоляторами короткого замыкания Sonar FIM-001, речевыми оповещателями оснащенными разделительным конденсатором    (например    речевые оповещатели Sonar серии EN).

Основные особенности LDB-0030:

• Питание контроллера осуществляется от внешнего источника питания постоянного тока.
• Контроллер осуществляет функции:
  • Защиту линии речевых оповещателей в случае возникновения неисправности трансляционной линии;
  • Автоматическое изменение схемы коммутации речевых оповещателей, с исключением из цепи неисправного сегмента;
  • Индикацию неисправности, возникшей на любом участке кольцевой трансляционной линии;
• Контроллер рассчитан на непрерывную эксплуатацию при температуре окружающей среды от 0 до плюс 40 °С и относительной влажности воздуха до 95 % (без образования конденсата).

Технические характеристики:

• Максимальная длина кольцевой линии, м: 1000
• Тип оповещателей, подлкючаемых к кольцевой линии: Только с разделительным конденсатором
• Максимальное кол-во изоляторов, подкл. к контроллеру, шт: 200
• Тип изделия: Навесное
• Максимальная мощность акустической линии: 800 Вт
• Напряжение постоянного тока, В: 30
• Напряжение переменного тока, В: 100
• Габаритные размеры, мм: 18х114х99
• Частотный диапазон, Гц: 40 - 20000
• Степень защиты: IP 30
• Масса, кг: 0.4
• Потребляемая мощность от 24 В, Вт: 2,4
